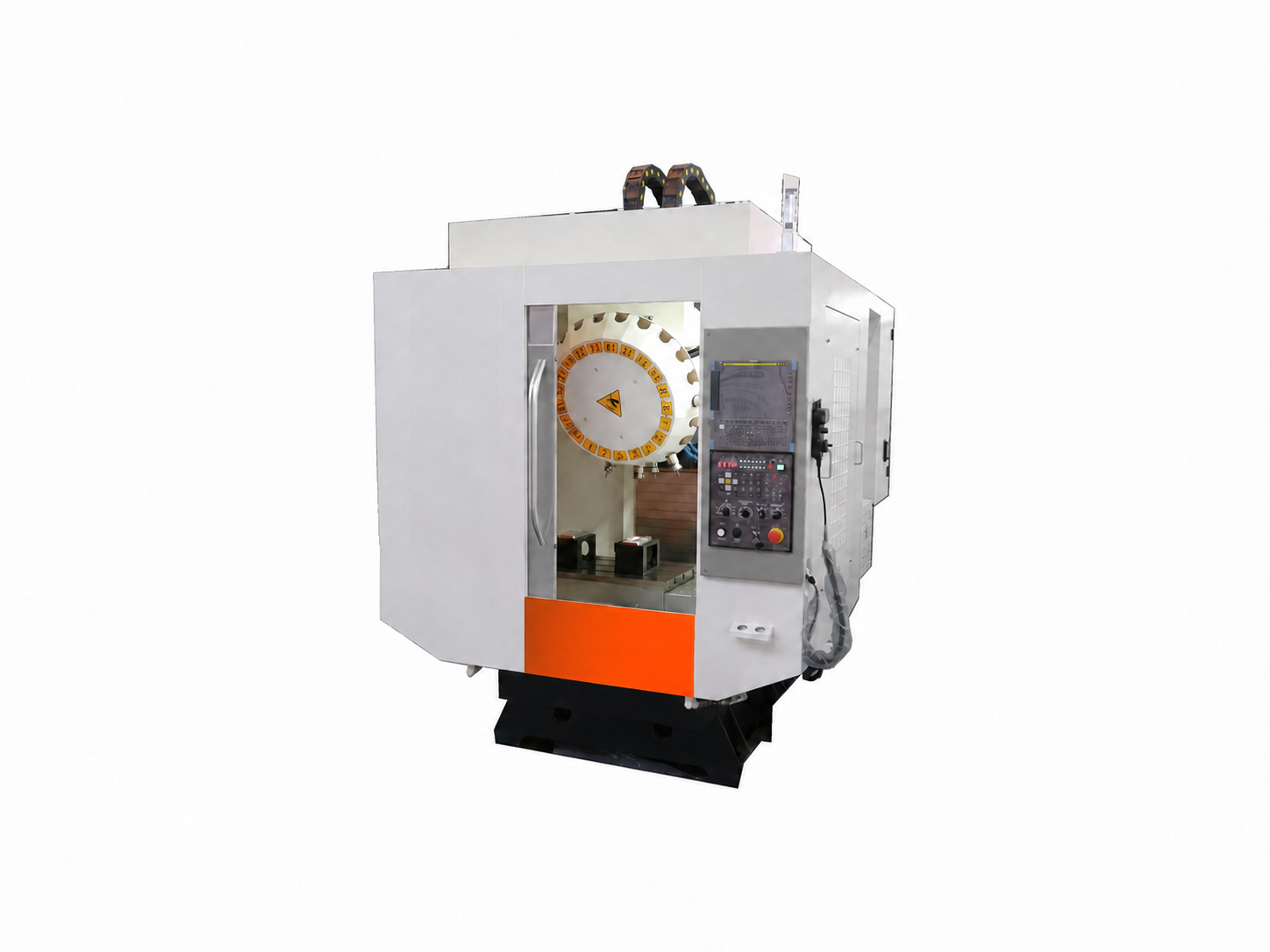

Вертикальный обрабатывающий центр VMDT 800
Цена по запросу
Сверлильно-фрезерный центр VMDT 800 для высокопроизводительной обработки деталей среднего формата: ходы 800/500/330 мм, стол 1000 × 500 мм и шпиндель до 20000 об/мин.
Описание
VMDT 800 занимает своё место в серии как решение для высокопроизводительной обработки деталей среднего формата. Рабочая зона 800 × 500 × 330 мм сочетается со столом 1000 × 500 мм, рассчитанным на нагрузку 300 кг.
Шпиндель BT30 мощностью 5,5 кВт развивает до 20000 об/мин. Магазин на 16/21 инструментов и заданные в характеристиках ускоренные подачи позволяют подобрать конфигурацию под требуемый темп обработки.
Технические характеристики
| Ход по оси X | 800 мм |
|---|---|
| Ход по оси Y | 500 мм |
| Ход по оси Z | 330 мм |
| Расстояние от стола до торца шпинделя | 160–490 мм |
| Расстояние от центра шпинделя до колонны | 546 мм |
| Максимальная подача резания | 10/10/10 м/мин |
| Ускоренные подачи на осях X/Y/Z | 48/48/48 м/мин |
| Тип торца шпинделя | BT30 |
| Мощность шпинделя | 5,5 кВт |
| Макс. скорость вращения шпинделя | 20000 об/мин |
| Размеры рабочего стола | 1000 × 500 мм |
| T-пазы стола | 5 × 18 × 100 мм |
| Макс. нагрузка на стол | 300 кг |
| Количество инструментов | 16/21 шт. |
| Макс. диаметр инструмента | 100/140 мм |
| Макс. длина инструмента | 200 мм |
| Макс. масса инструмента | 3 кг |
| Время смены инструмента | 1,6 с |
| Точность позиционирования | 0,001 мм |
| Точность повторяемости | 0,006 мм |
| Длина | 2480 мм |
| Ширина | 2540 мм |
| Высота | 2440 мм |
| Масса | 4000 кг |
Подробные характеристики
| Ход по оси X | 800 мм |
| Ход по оси Y | 500 мм |
| Ход по оси Z | 330 мм |
| Расстояние от стола до торца шпинделя | 160–490 мм |
| Расстояние от центра шпинделя до колонны | 546 мм |
| Максимальная подача резания | 10/10/10 м/мин |
| Ускоренные подачи на осях X/Y/Z | 48/48/48 м/мин |
| Тип торца шпинделя | BT30 |
| Мощность шпинделя | 5,5 кВт |
| Макс. скорость вращения шпинделя | 20000 об/мин |
| Размеры рабочего стола | 1000 × 500 мм |
| T-пазы стола | 5 × 18 × 100 мм |
| Макс. нагрузка на стол | 300 кг |
| Количество инструментов | 16/21 шт. |
| Макс. диаметр инструмента | 100/140 мм |
| Макс. длина инструмента | 200 мм |
| Макс. масса инструмента | 3 кг |
| Время смены инструмента | 1,6 с |
| Точность позиционирования | 0,001 мм |
| Точность повторяемости | 0,006 мм |
| Длина | 2480 мм |
| Ширина | 2540 мм |
| Высота | 2440 мм |
| Масса | 4000 кг |
