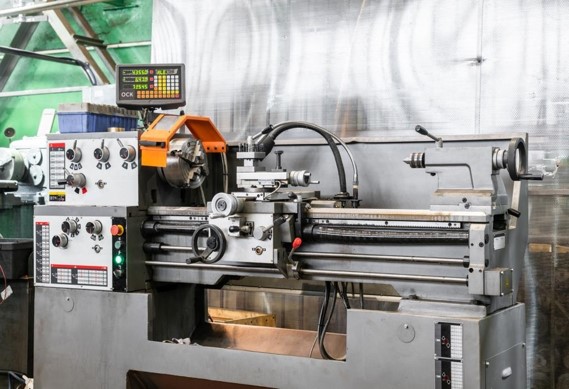

Токарно-винторезный станок UNIT 2410 ф360(520)х920мм
1 499 000 ₽
Многофункциональный токарно-винторезный рассчитан на эксплуатацию промышленными предприятиями и крупными мастерскими, где требуется особое качество и скорость обработки. При помощи которого можно выполнять проточку, подрезку или нарезание резьбы. В зависимости от используемого резца можно обрабатывать как малоуглеродистую сталь, так и более твердые сплавы металлов, а также закаленные заготовки.
Описание
Станок оснащен цифровым дисплеем, который позволяет визуально контролировать все рабочие процессы.
Асинхронный двигатель, выходная мощность на 1,5 кВт способен обеспечивать работоспособность станка на протяжении всего рабочего дня.
Станок полностью соответствует по ГОСТ 18097 классу точности «Н» — биение шпинделя не превышает 0,005 мм. На станке можно обтачивать детали диаметром до 330 мм над суппортом и до 196 мм над станиной, на скоростях от 70 до 2500 об/мин. В этой модели увеличено расстояние между центрами, длинна заготовки может составлять до 1015 мм
ОСОБЕННОСТИ
— цельнолитая чугунная подставка
— облегченная конструкция
— автоматическая продольная и поперечная подачи суппорта
— цельнолитая чугунная подставка
— облегченная конструкция
— автоматическая продольная и поперечная подачи суппорта
— механизм привода шпинделя постоянно работает в масляной ванне
— закаленные и отшлифованные шестерни передней бабки
— устройство подачи СОЖ
— наличие съемного мостика для увеличения диапазона обрабатываемых деталей
— УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1
— устройство подачи СОЖ
— наличие съемного мостика для увеличения диапазона обрабатываемых деталей
— УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1
Технические характеристики
| Параметр | Параметры обработки |
|---|---|
| Максимальный диаметр заготовки над станиной, мм | ø 360 |
| Максимальный диаметр над съемным мостиком, мм | ø 520 |
| Длинна съемного мостика, мм | 237 |
| Максимальный диаметр обработки над суппортом, мм | ø 210 |
| Расстояние между центрами, мм | 920 |
| Ширина станины, мм | 260 |
| Параметр | Шпиндель |
| Число оборотов, об/мин | 40~1800 |
| Количество скоростей шпинделя, об/мин | 12 |
| 3-х кулачкового патрона, мм | ø 160 |
| 4-х кулачковый патрон с независимыми кулачками, мм | ø 200 |
| Тип патронов | Ручной |
| Диаметр отверстия в шпинделе, мм | ø 38 |
| Тип конца шпинделя, DIN 55029 | D1-4 |
| Конус отверстия шпинделя, Морзе | № 5 |
| Параметр | Подачи |
| Диапазон продольных подач, мм/об | 0,043-0,653 |
| Количество продольных подач, шт | 41 |
| Диапазон поперечных подач, мм/об | 0,024-0,359 |
| Количество продольных подач, шт | 39 |
| Ход поперечного суппорта, мм | 175 |
| Ход верхнего суппорта, мм | 98 |
| Шаг ходового винта, мм | 4 |
| Параметр | Резьбы |
| Диапазон метрической резьбы, мм | 0,4-7 |
| Количество метрических резьб, шт | 37 |
| Дюймовая резьба, TIP | 4.56 |
| Количество дюймовых резьб, шт | 28 |
| Параметр | Инструментальный пост |
| Тип | Ручной |
| Количество инструмента, шт | 4 |
| Размер державки резца, мм | 16х16 |
| Параметр | Задняя бабка |
| Ход пиноли, мм | 120 |
| Диаметр пиноли, мм | 45 |
| Конус пиноли задней бабки, Морзе | №3 |
| Тип задней бабки | Ручная |
| Параметр | УЦИ |
| Количество осей, шт | 3 |
| Цена деления, мм | 0,005 |
| Параметр | Люнет |
| Диапазон подвижного люнета, мм | 10.70 |
| Диапазон неподвижного люнета, мм | 05.90 |
| Параметр | Система подачи СОЖ |
| Объем бака СОЖ, л | 15 |
| Параметр | Энергопотребление |
| Главный электродвигатель, кВт | 2,25 |
| Электродвигатель насоса СОЖ, кВт | 0,05 |
| Напряжение сети, В | 380 ± 5% |
| Частота тока, Гц | 50 |
| Параметр | Габаритные размеры |
| Длина, мм | 1930 |
| Ширина, мм | 765 |
| Высота, мм | 1250 |
| Масса, кг | 960 |
| Наличие | В наличии |
| Тип оборудования | Металлообрабатыващее оборудование |
| Тип оборудования | Токарные станки |
Подробные характеристики
.
