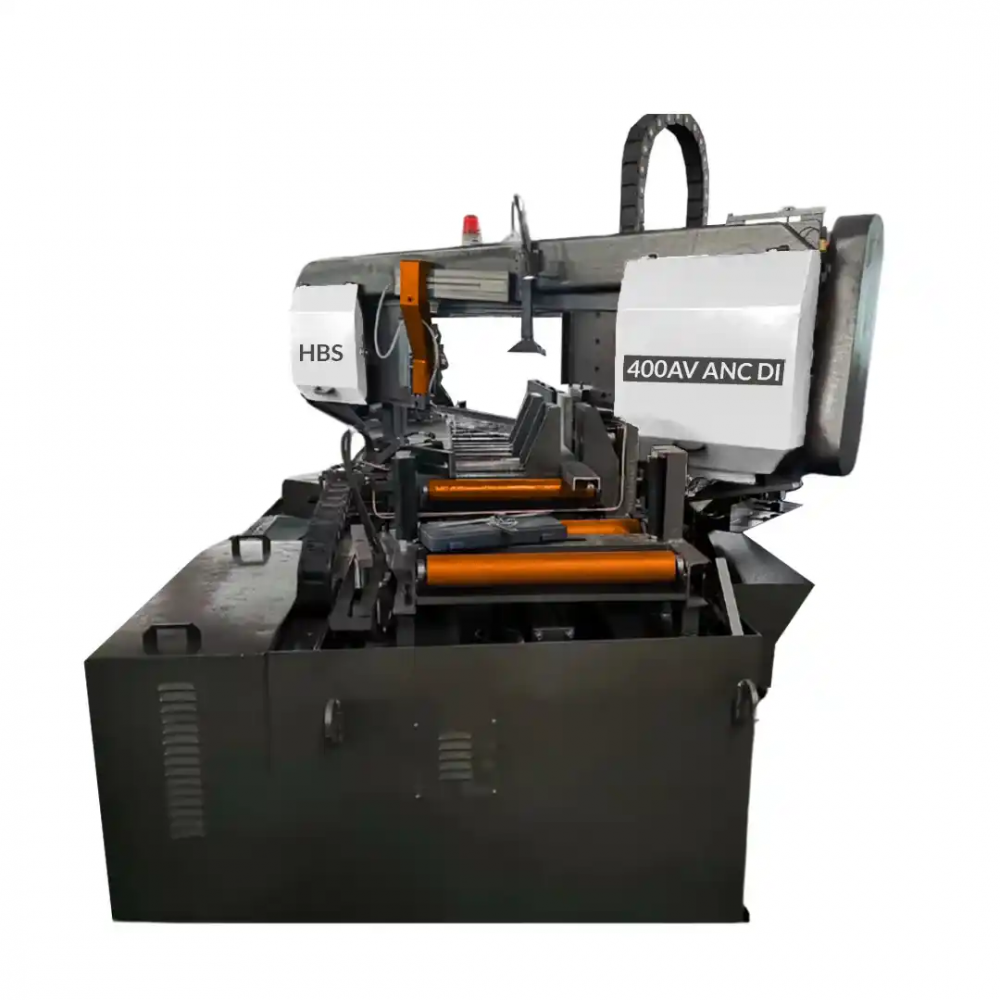

Ленточнопильный станок HBS-400AV ANC DI с поворотом до 60˚

Описание

Описание оборудования

Ленточнопильный станок HBS-400AV ANC DI с поворотом до 60˚ — автоматический колонный ленточнопильный станок, предназначенный для серийного раскроя металлопроката с повторяемой длиной заготовок и снижением доли ручных операций. Станок используют для подготовки заготовок перед механообработкой, сваркой, сборкой и другими производственными операциями, где важны ровный рез, повторяемость размера и предсказуемая работа оборудования.

Конструкция модели ориентирована на устойчивый процесс пиления: пильное полотно перемещается в горизонтальной плоскости, распил осуществляется за счет опускания пильной рамы по вертикальной колонне и направляющей, резание прямое с автоматической подачей материала в зону реза. Такая схема помогает оператору контролировать процесс резания и получать стабильный результат на разных типах заготовок.

Модель подходит для резки изделий из никелевых и титановых сплавов, конструкционной и высоколегированной стали и цветных металлов, для раскроя листового материала, труб профильных и полнотелых заготовок.

Преимущества модели

• гидравлические узлы помогают стабильно опускать пильную раму и надежно фиксировать заготовку во время реза
• регулировка скорости полотна позволяет подбирать режим под материал и сечение заготовки
• система подачи СОЖ снижает нагрев зоны резания и помогает продлить ресурс полотна
• очистка полотна от стружки поддерживает качество реза и уменьшает износ режущей кромки
• понятное управление упрощает настройку цикла и снижает требования к постоянному участию оператора

Технические характеристики

Комплектация

Стандартная комплектация

• Механическое натяжение полотна
• Направляющая полотна твердосплавными накладками и подшипниками
• Привод пильной рамы — гидравлический
• Угол поворота рамы 45 ˚ 60 ˚
• Угол поворота регулируется гидравлически, а показания шкалы удобны в эксплуатации.
• Гидропривод зажимных тисков
• Выносной пульт управления с LED – на панели управления
• Программный числовой логический контроллер
• Автоматическая гидравлическая подача материала в зону резания с точностью 0,2 мм
• Инвертор для плавной регулировки скорости полотна
• Автоматический конвейер для сбора стружки
• Система циркуляции СОЖ
• Щетка для очистки полотна от стружки
• Лампа освещения рабочей зоны реза
• Кнопка экстренной остановки при поломке станка
• Остановка полотна после окончания резки
• Отображение текущего состояния на пульте управления цветовыми индикаторами
• Станок работает в трех режимах: ручной, полуавтоматический и автоматический
• Выставление программы реза с пульта управления, понятный и простой интерфейс, не требующий высокой квалификации персонала
• Замена полотна может производиться одним сотрудником
• Регулировка станка на промышленный пол без анкеровки
• Биметаллическое ленточное полотно М42
• Гидравлическая жидкость и заправочное масло для первой заправки
• ЗИП для работы
• Техническая документация
• Вертикальный прижим для пакетной резки
• Тиски скользят поперечно по рабочей
• поверхности, линейные
• направляющие, блокировка и
• быстрый подход, в комплекте со
• стандартным редуктором давления.
• Станок оборудован удобным и понятным пультом управления со счетчиком резов и скорости
• • Более эффективное охлаждение за счет грамотного распределения смазки.
• • Увеличение качества обработки материала, уменьшение вероятности сколов или шероховатостей.
• Щеточная система очистки от стружки для очистки ленточнопильного полотна.
• Приводные рольганги позволят организовать транспортировку, накопление или перераспределение грузов
• Длина от 1м до 6 м
• Нагрузка от 250 кг до 15т.
