Стеллаж для листового металла с двусторонней обработкой – ШАФЛ

Описание

Назначение

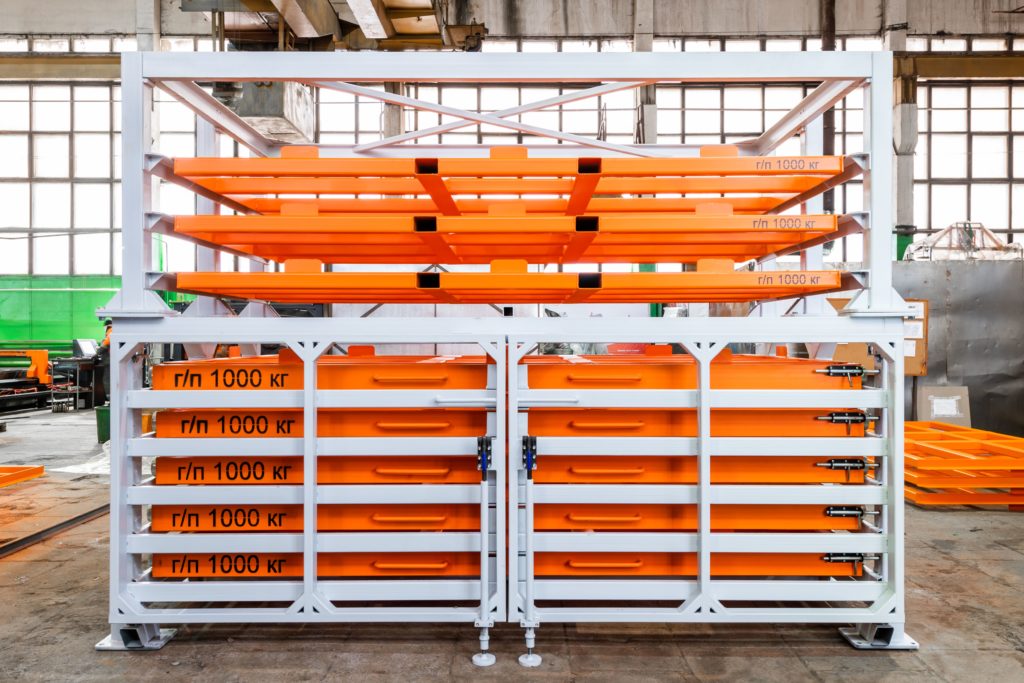

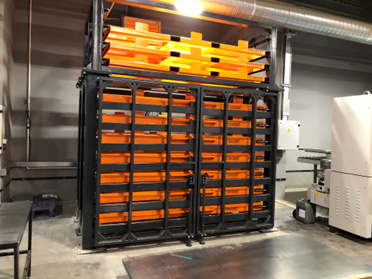

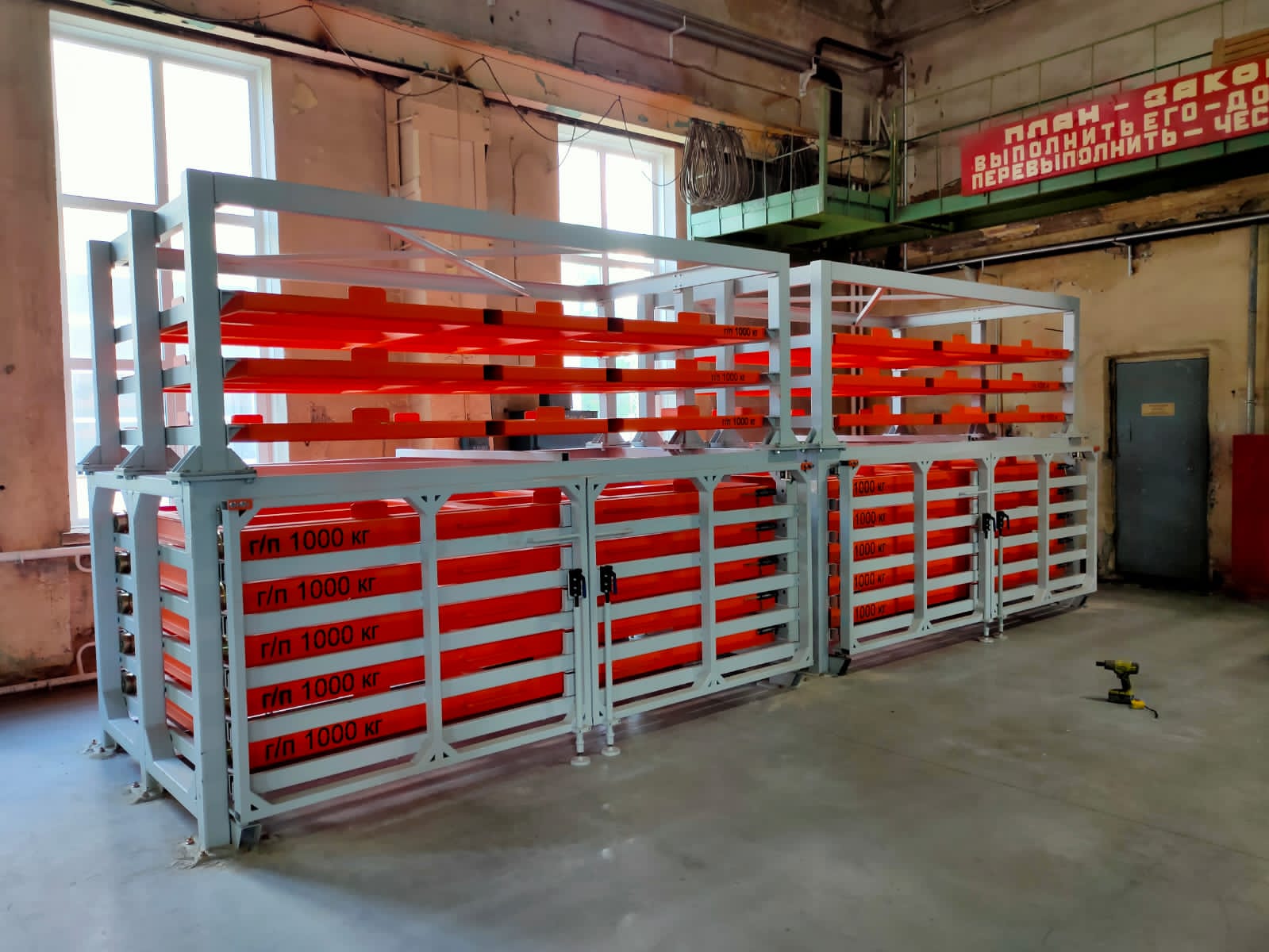

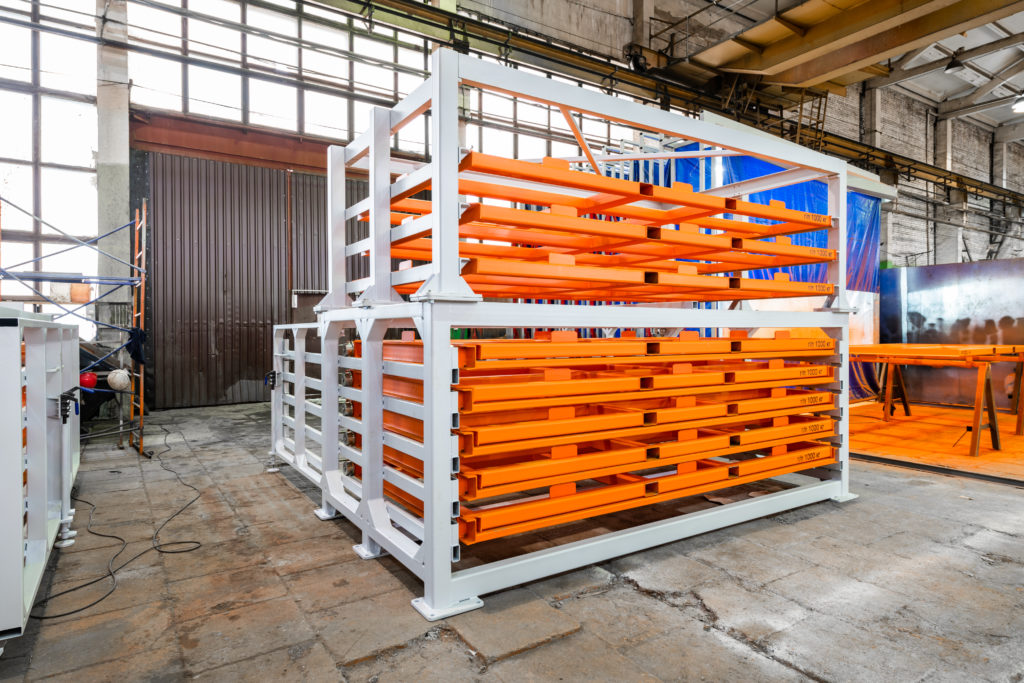

Стеллаж для листового металла с двусторонней обработкой ШАФЛ — комбинированная система хранения, объединяющая кассетный стеллаж СТЭК и стеллаж с выдвижными тележками ДРОВЕР в одной конструкции. Стеллаж для листового металла предназначен для складов и производственных участков с большим ассортиментом листового проката, где требуется максимальная вместимость при высоком грузообороте.

Как работает

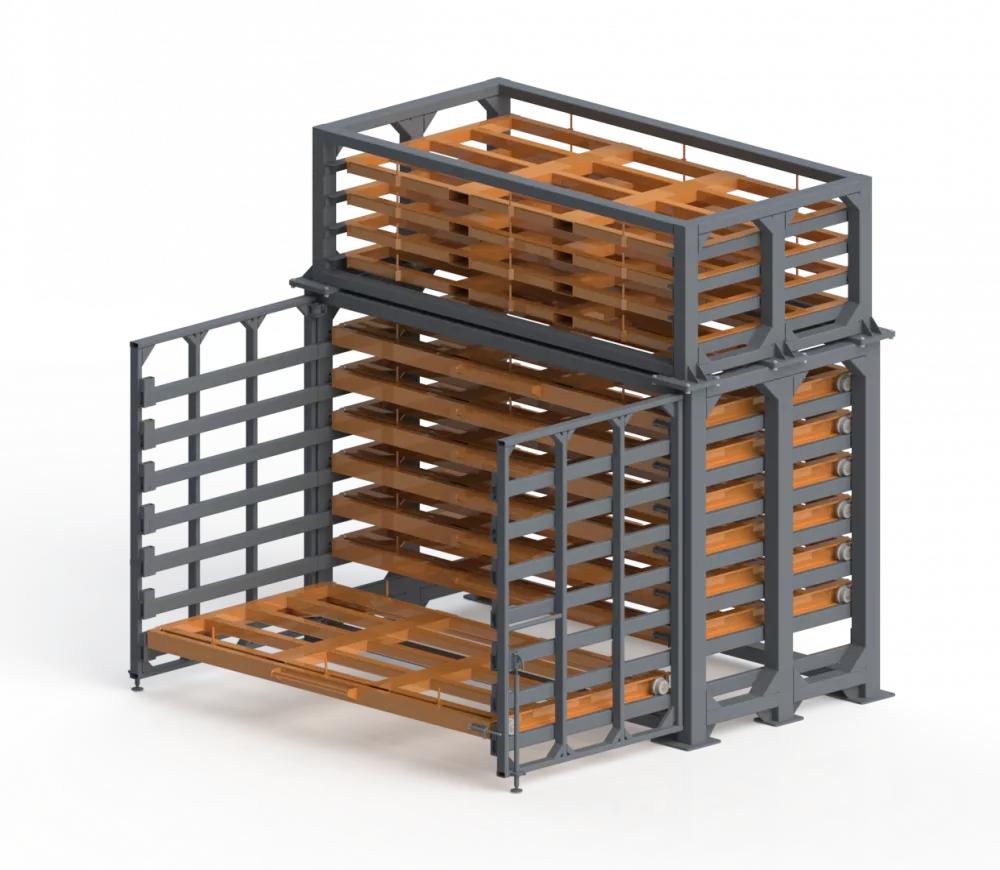

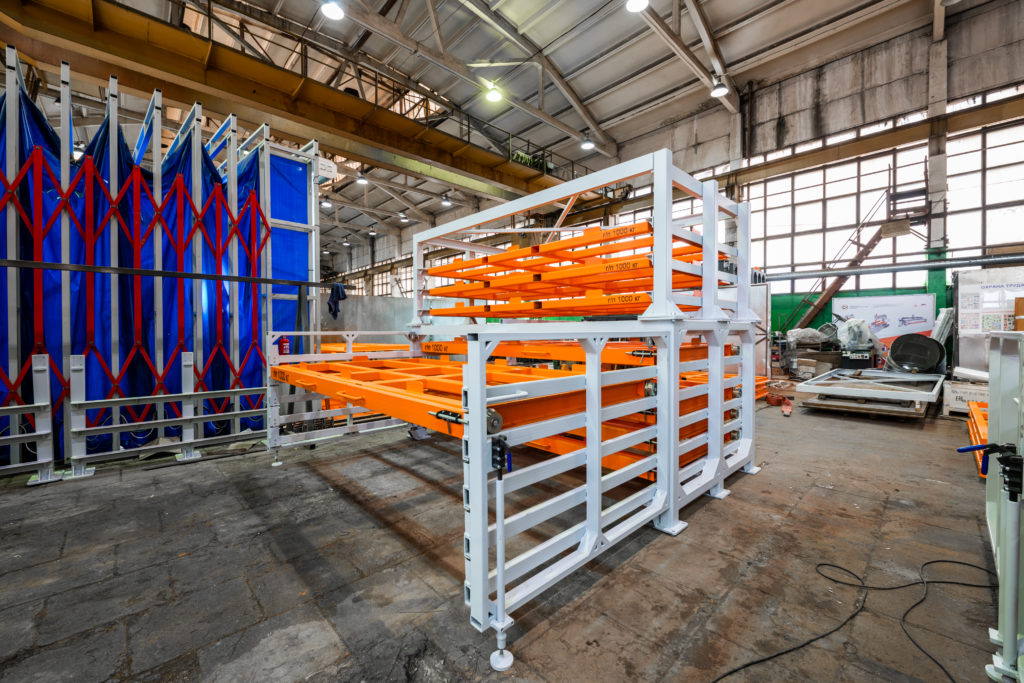

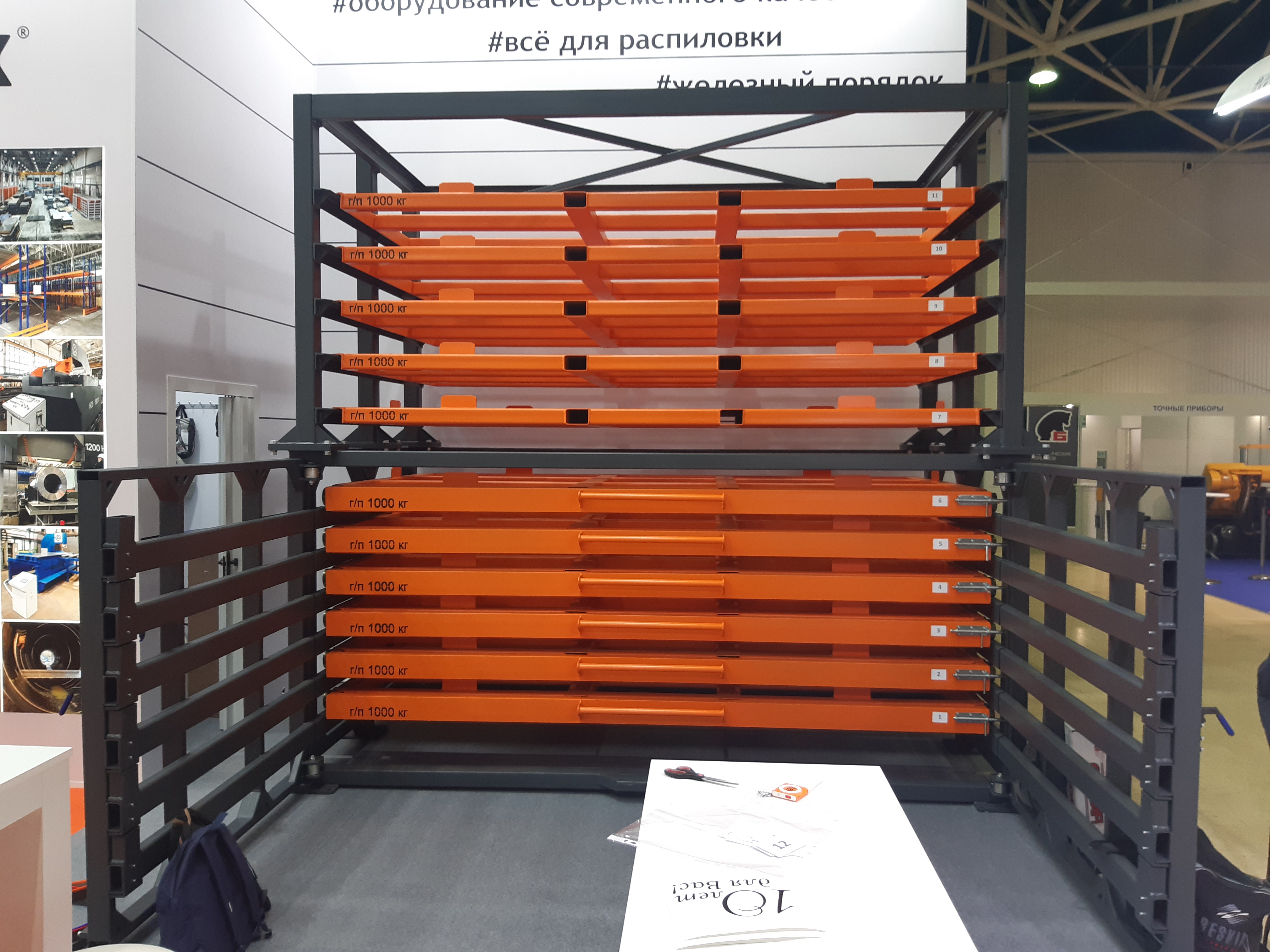

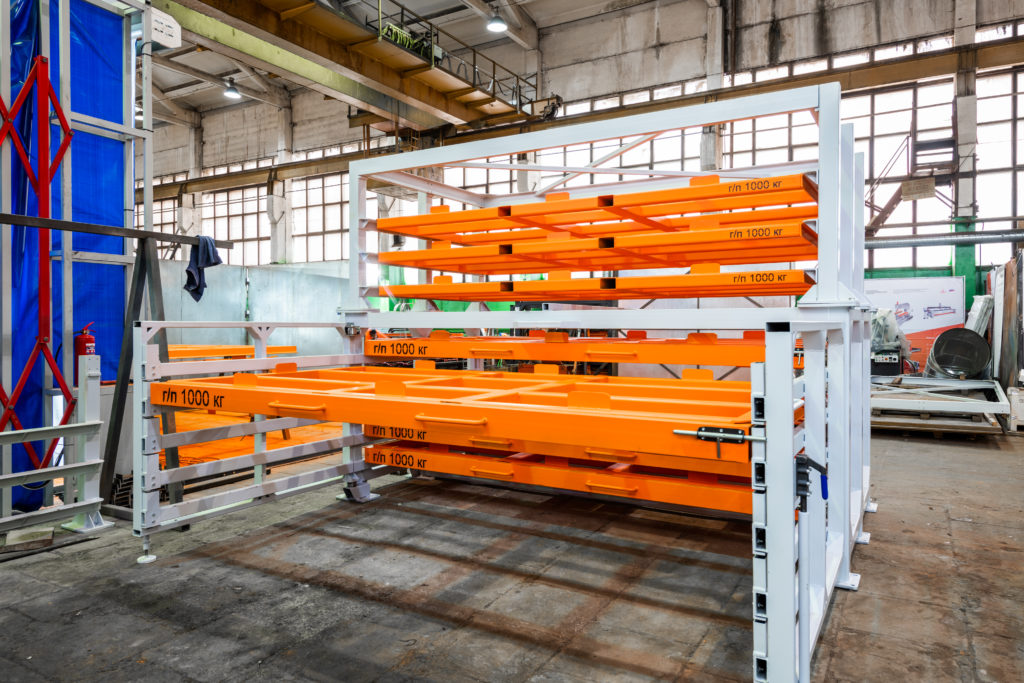

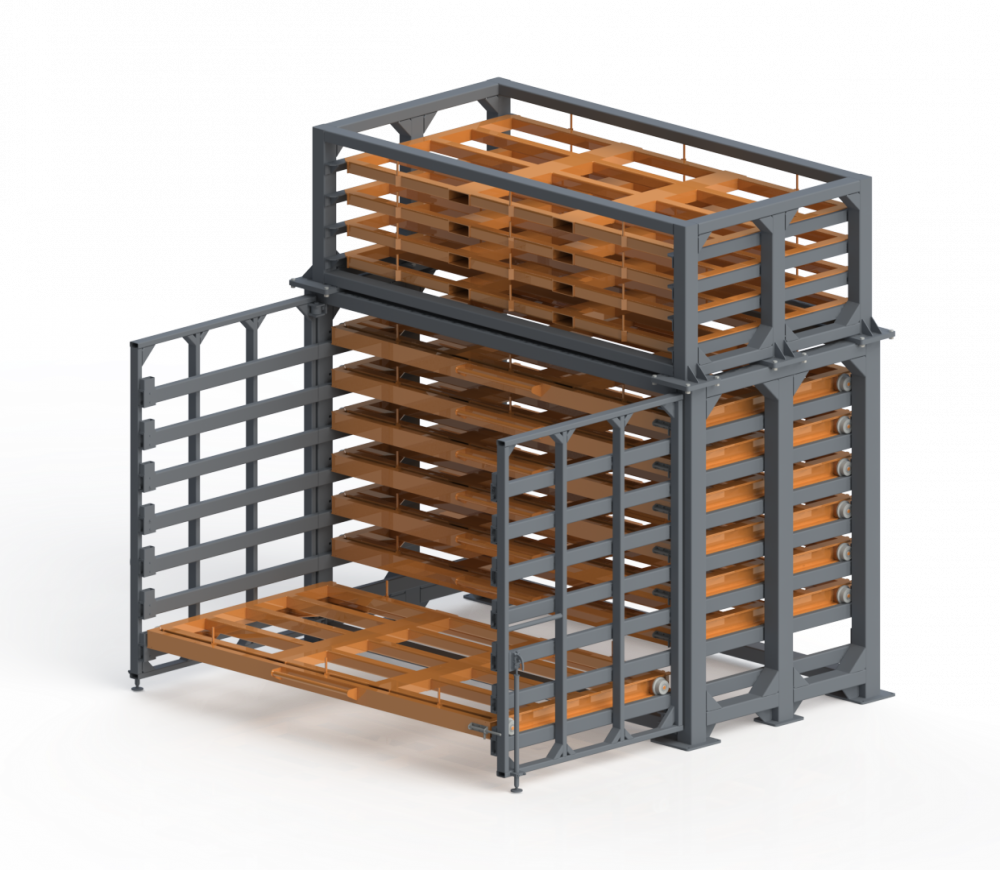

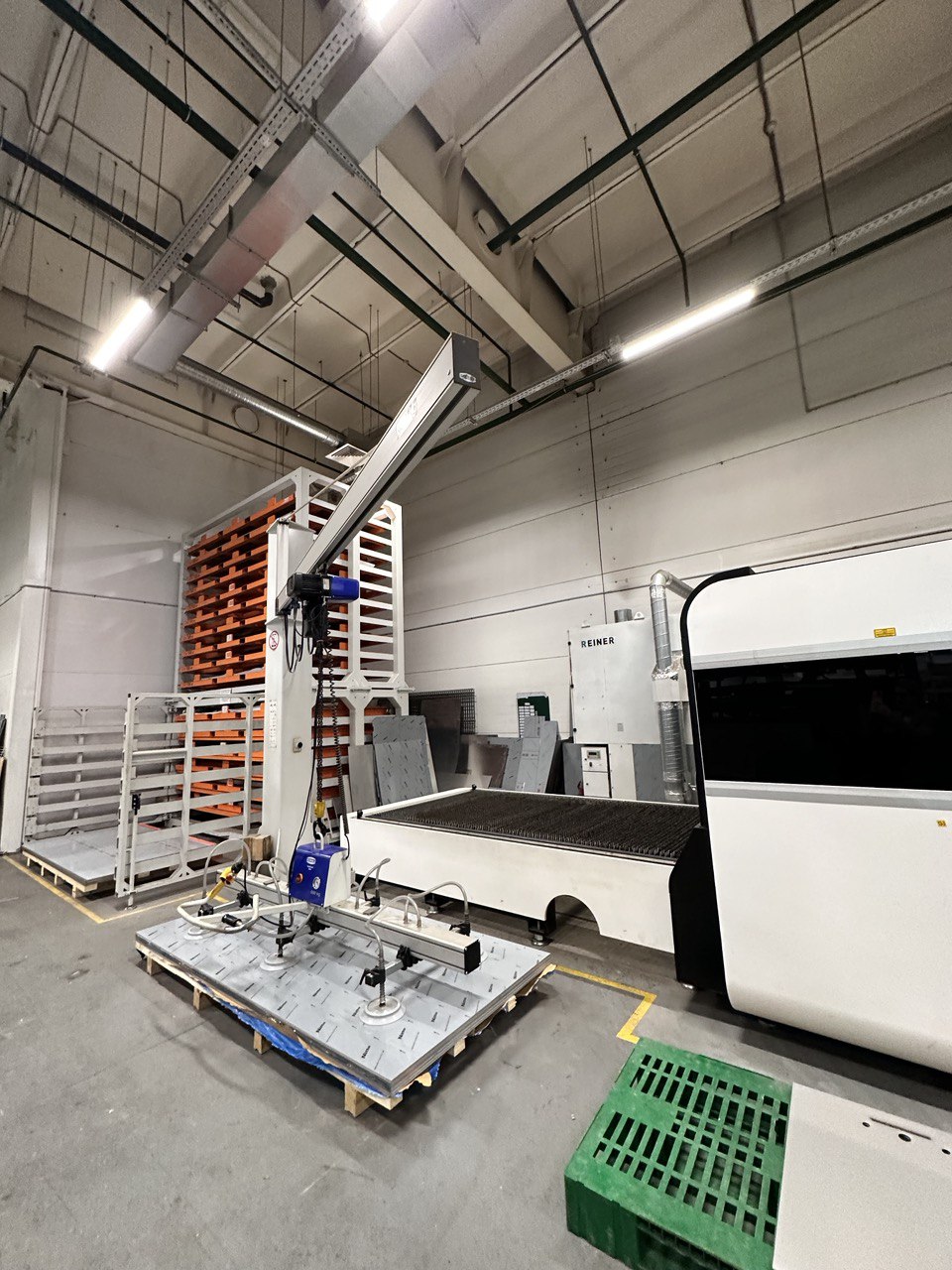

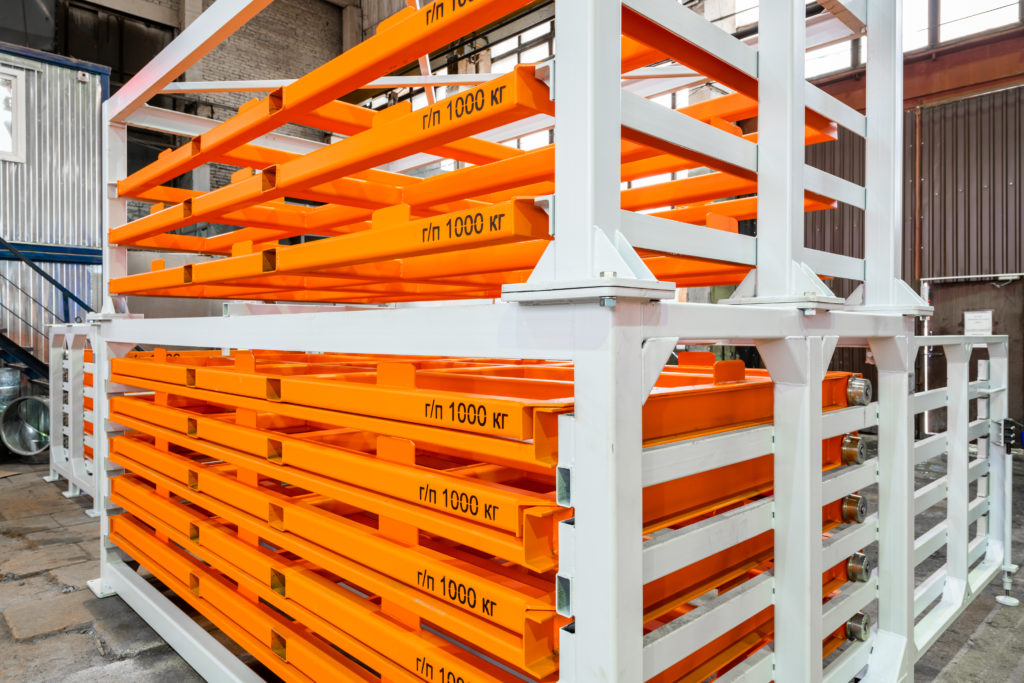

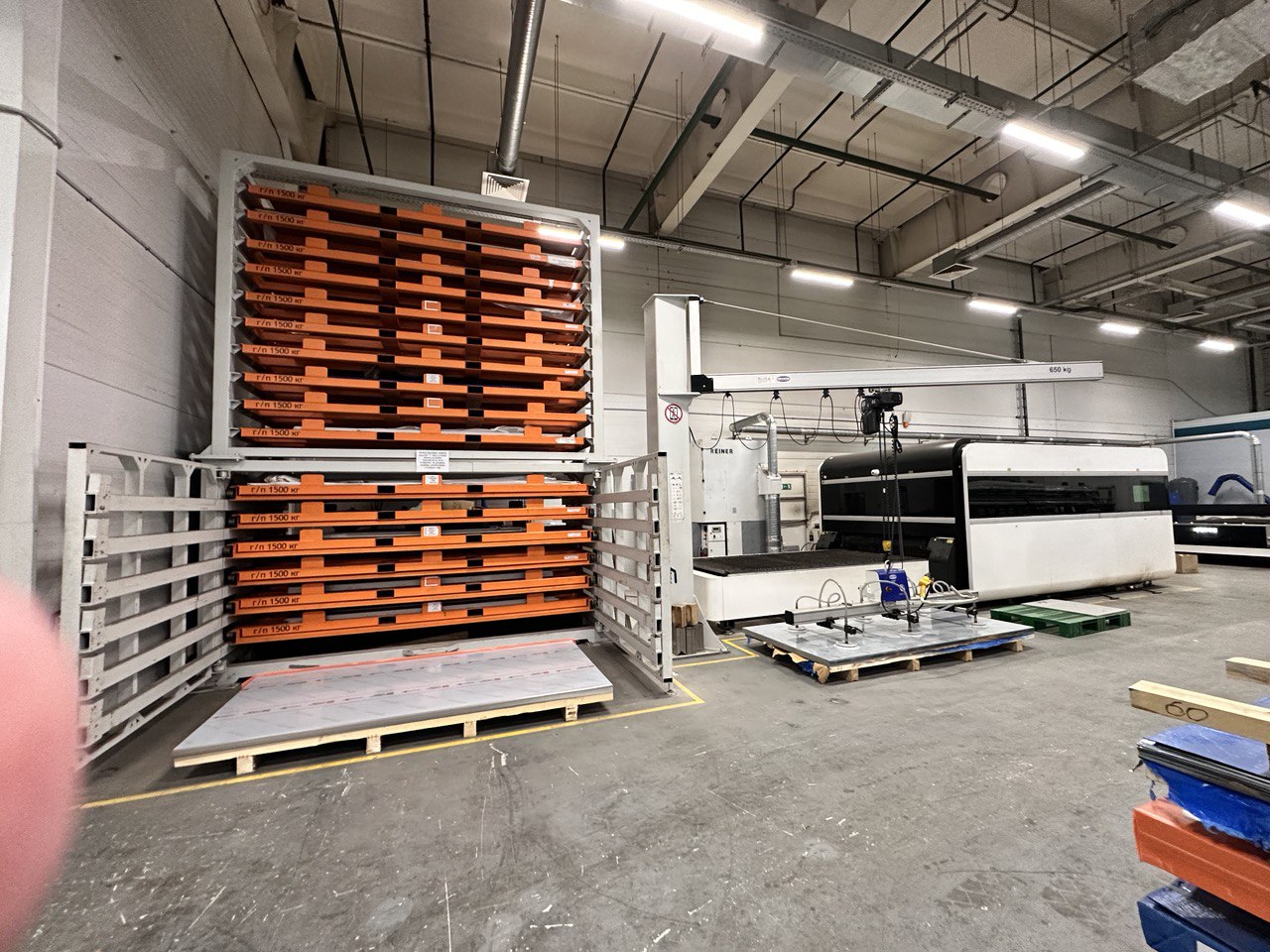

Верхний модуль ШАФЛ работает как кассетный стеллаж СТЭК — накопитель съёмных кассет, которые обслуживаются вилочным погрузчиком. При необходимости кассеты перемещаются в нижний модуль. Нижний модуль — двусторонняя конструкция на базе ДРОВЕР, которая позволяет загружать и извлекать листы металла пачкой или по отдельности при помощи консольного крана, траверсы и вакуумного подъёмника. Загрузка листового металла осуществляется с тыльной стороны вилочным погрузчиком, выгрузка — с передней стороны краном. Безопасность обеспечивают защитные створки, связанные между собой: при открытых створках с одной стороны другая сторона закрыта.

Преимущества

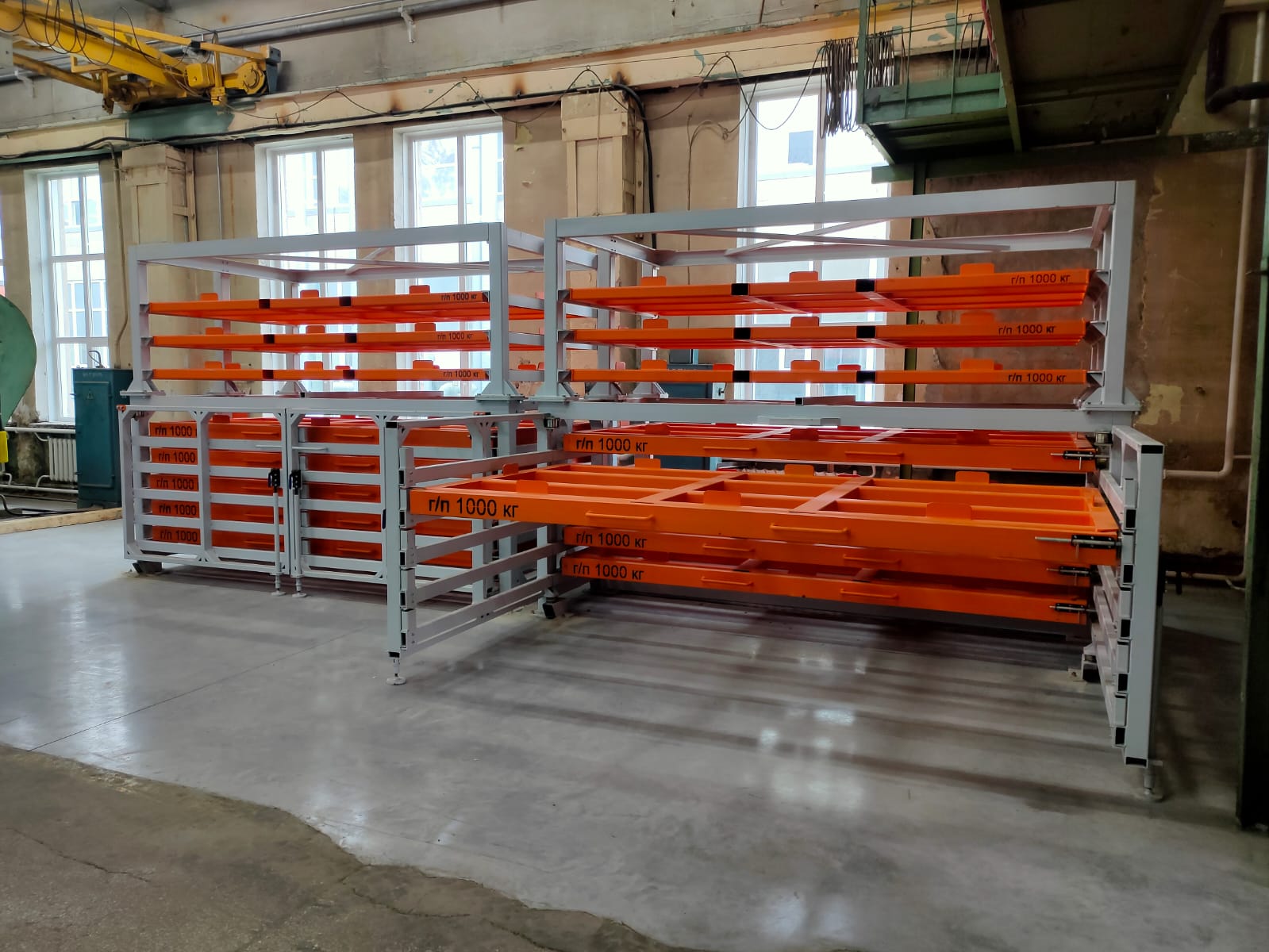

Стеллаж для хранения листового металла ШАФЛ — оптимальная система для максимальной экономии площади при высоком грузообороте. Двусторонняя конструкция позволяет одновременно загружать материал с одной стороны и отбирать листы с другой. Верхний кассетный модуль увеличивает вместимость без расширения занимаемой площади. Выдвижной стеллаж для листового металла в нижнем модуле обеспечивает адресный доступ к каждому артикулу.

Если двусторонняя обработка не требуется — рассмотритекассетный стеллаж СТЭКилистеллаж ДРОВЕРпо отдельности. Российское производство, реестр ГИСП.

Технические характеристики

Подробные характеристики

<b>ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ</b>
<table cellspacing=»1″ cellpadding=»1″ border=»1″>
<tbody>
<tr>
<td><b>Наименование</b></td>
<td><b>Ед. изм.</b></td>
<td><b>Значение</b></td>
</tr>
<tr>
<td>Хранение металла</td>
<td colspan=»2″>листовой металл и трубы, пресс форма</td>
</tr>
<tr>
<td>Размер листов</td>
<td>мм</td>
<td>3 000 х 1 500</td>
</tr>
<tr>
<td>Высота загрузки</td>
<td>мм</td>
<td>80</td>
</tr>
<tr>
<td>Вид полки</td>
<td colspan=»2″>выдвижные, под погрузчик / кран</td>
</tr>
<tr>
<td>Количество выдвижных полок</td>
<td>шт</td>
<td>5</td>
</tr>
<tr>
<td>Количество кассет</td>
<td>шт</td>
<td>12</td>
</tr>
<tr>
<td>Нагрузка на полку</td>
<td>кг</td>
<td>1 000</td>
</tr>
<tr>
<td>Общая нагрузка на стеллаж</td>
<td>кг</td>
<td>17 000</td>
</tr>
<tr>
<td>Высота стеллажа</td>
<td>мм</td>
<td>4 900</td>
</tr>
<tr>
<td>Вес стеллажа</td>
<td>кг</td>
<td>12 000</td>
</tr>
</tbody>
</table><br> <br>
<b>Комплектация</b>
<table cellspacing=»1″ cellpadding=»1″ border=»1″>
<tbody>
<tr>
<td><b>Наименование</b></td>
<td><b>Кол-во</b></td>
</tr>
<tr>
<td>Стеллаж со сменными кассетами ШАФЛ</td>
<td>1 шт.</td>
</tr>
<tr>
<td><a href=»/product/sistemy-hraneniya-metalloprokata/zahvaty/vakuumnyy-zakhvat/»>Вакуумный захват VKG 500</a></td>
<td>1 шт.</td>
</tr>
<tr>
<td>Распаллетовщик 3000 х 1500 мм</td>
<td>1 шт.</td>
</tr>
<tr>
<td>Четырехветвевой канатный строп (паук) <br> с вертикальными захватами 4 шт.</td>
<td>1 шт.</td>
</tr>
<tr>
<td><a href=»/product/sistemy-hraneniya-metalloprokata/podemnoe-oborudovanie/konsolnyy-statsionarnyy-elektricheskiy-kran/»>Кран консольный VLG 500, <br> грузоподьемностью 500 кг.</a></td>
<td>1 шт.</td>
</tr>
</tbody>
</table>

Дополнительная информация

Технические характеристики

Хранение листовой металл, пресс-форма

Способ погрузки погрузчик, кран

Полки выдвижные

Грузоподъемность, кг 3000

Высота стеллажа (мм) до 6000

Общее число кассет в 2 модулях до 32

Длина листа (мм) от 2000 до 6000

Ширина листа (мм) oт 1000 до 2000
