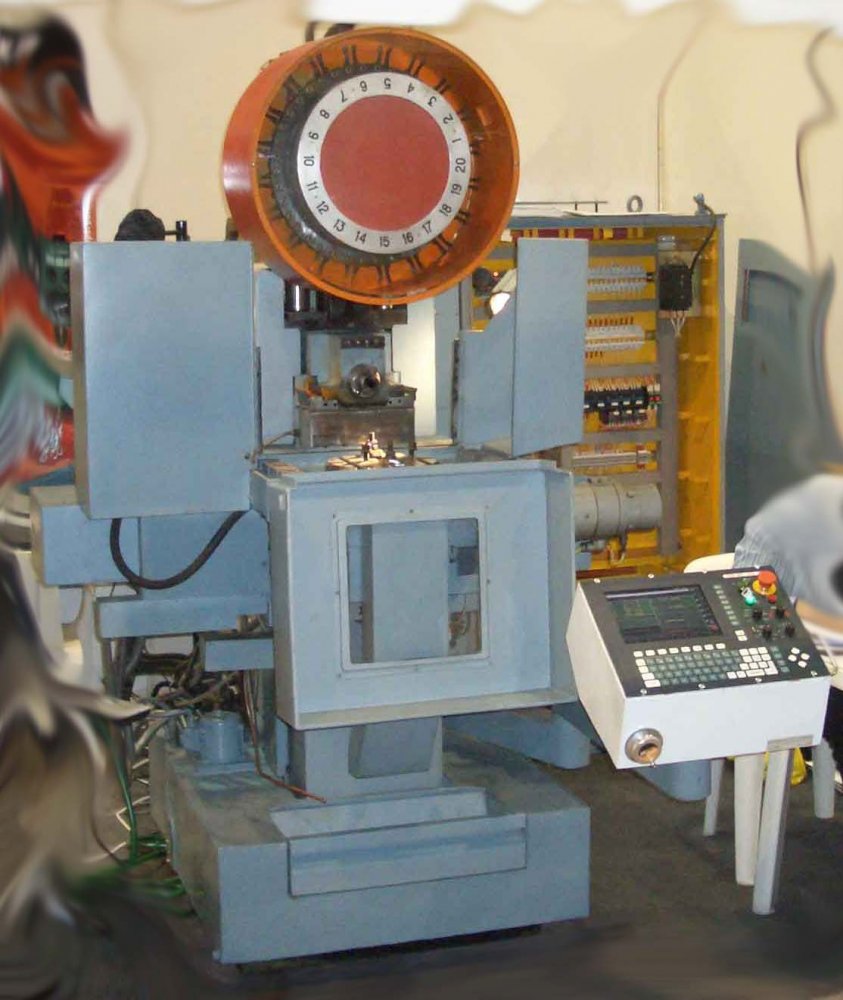

Фрезерный станок с ЧПУ ВМ501ПМФ4
По запросу
Фрезерный станок с ЧПУ ВМ501ПМФ4 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: Ø 250, Воткинск. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Фрезерный станок с ЧПУ ВМ501ПМФ4: описание и характеристики
Фрезерный станок с ЧПУ ВМ501ПМФ4 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: Ø 250, Воткинск.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 2204вмФ4 | ВМ501пмф4 |
| Класс точности по ГОСТ 8-82 | В | П |
| Модель устройства ЧПУ | Размер 2М1300-84, 2С42, Фанук 6М-Е | 2Р32 |
| Количество управляемых координат | 8 |
| Количество одновременно управляемых координат при линейной/ круговой интерполяции | 4/3 |
| Наибольший диаметр сверления в стали 45, мм | 12 |
| Наибольший диаметр растачивания, мм | 60 |
| Пределы диаметров нарезаемой резьбы, мм | М12 |
| Наибольшая длина инструмента, устанавливаемого на станке, мм | 350 |
| Наименьшее и наибольшее расстояние от оси шпинделя до стола, мм | 90…590 | 65…305 |
| Расстояние от торца шпинделя до центра стола, мм | 200…700 | 90…290 |
| Расстояние от оси шпинделя до оси круглого стола, мм | ±125 |
| Размеры рабочей поверхности стола, мм | Ø 630 | Ø 250 |
| Предельные размеры обрабатываемых поверхности (длина х ширина х высота), мм | 400 х 400 х 300 |
| Максимальная нагрузка на стол (по центру), кг | 300 | 40 |
| Число Т-образных пазов Размеры Т-образных пазов | 7 |
| Наибольшее продольное перемещение стола (X), мм | 500 | 250 |
| Наибольшее поперечное перемещение стола (Z), мм | 500 | 200 |
| Наибольшее вертикальное перемещение шпиндельной головки (Y), мм | 500 | 240 |
| Круговое перемещение стола (B), град | 360° |
| Предел рабочих подач стола и ползуна, мм/мин | 1…4000 |
| Скорость быстрого перемещения по координатам X, Z, мм/мин | 10000 | 8000 |
| Скорость быстрого перемещения по координате Y, м/мин | 10000 | 8000 |
| Наибольшая частота вращения стола (координата B), об/мин | 10 | 19,4 |
| Допустимое усилие подачи по координате X, Y, Z, кН | 9,806 |
| Точность позиционирования по координате X, Y, Z, мм | 0,012 |
| Частота вращения шпинделя, об/мин (число ступеней) | 40…2500 (Б/с) | 45…2000 (12) |
| Количество скоростей шпинделя | Б/с | 12 |
| Номинальный крутящий момент на шпинделе, Нм | 320 |
| Конус шпинделя по ГОСТ 15945-70 | 50 |
| Конус шпинделя по ГОСТ 19860-74 | 40АТ5 |
| Емкость инструментального магазина, шт. | 30 | 20 |
| Время смены инструмента/ от реза до реза, с | 5/ 16 | 13 |
| Наибольший диаметр инструмента, устанавливаемого в магазине, мм (без пропуска гнезд) | 160 (100) | 70 |
| Наибольшая длина инструмента, устанавливаемого в шпинделе станка, мм | 350 | 150 |
| Максимальный диаметр сверла, мм | 30 |
| Наибольшая масса оправки, устанавливаемой в магазине, кг | 12/ 16 |
| Электродвигатель привода главного движения, кВт (об/мин) | 6,3 | 22 (1450) |
| Электродвигатель переключения скоростей шпинделя, кВт | 0,01 |
| Электродвигатели привода подач (X, Y, Z) и поворота стола, кВт | 1,1 |
| Электродвигатели привода подач (X, Y, Z) и поворота стола, Н.м (кгс.см) | 5,2 (53) 4 шт |
| Электродвигатели зажима инструмента, кВт | 0,18 |
| Электродвигатели зажима стола и шпиндельной головки, кВт | 0,01 |
| Электронасос охлаждающей жидкости, кВт | 0,12 | 0,12 |
| Электродвигатель переключения скоростей шпинделя, кВт | — | 0,7 |
| Электродвигатель вращения магазина, кВт | 0,4 |
| Электродвигатель автооператора, кВт | 0,37 |
| Электродвигатель перегружателя, кВт | 0,18 |
| Электродвигатель насоса смазки, кВт | 0,25 |
| Суммарная мощность установленных на станке электродвигателей, кВт | 11,2 | 4,5 |
| Габариты станка (длина ширина высота), мм | 3470 х 2900 х 2825 | 2095 х 3000 х 2320 |
| Масса станка, кг | 7250 | 2400 |
