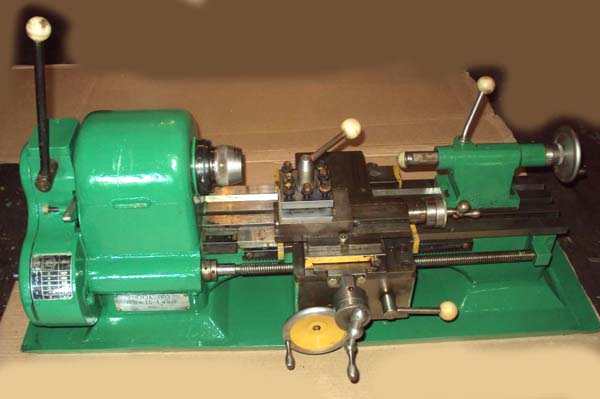

Настольный токарный станок ТС-1
По запросу
Настольный токарный станок ТС-1 относится к группе «Настольные, учебные и часовые токарные станки СССР». Основные справочные параметры: Ø 155, Пенза. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Настольный токарный станок ТС-1: описание и характеристики
Настольный токарный станок ТС-1 относится к группе «Настольные, учебные и часовые токарные станки СССР». Основные справочные параметры: Ø 155, Пенза.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | MN-80a | ТС-1 | ТВ-16 | S1-85 |
| Класс точности | Н | Н | ТУ ТВ-16-0001 |
| Наибольший диаметр заготовки над станиной, мм | 160 | 155 | 160 | 150 |
| Наибольший диаметр заготовки над суппортом, мм | 90 | 80 | 90 | 100 |
| Высота центров, мм | 80 | 82 | 85 | 85 |
| Наибольшая длина заготовки в центрах (РМЦ), мм | 300 | 260 | 250 | 250 |
| Наибольшая высота держателя резца (ш х в), мм | 10 х 10 | 10 х 10 | 12 х 15 | 10 х 10 |
| Высота от опорной поверхности резца до линии центров, мм | 10 |
| Наибольшее расстояние от оси центров до кромки резцедержателя, мм | 90 |
| Ширина станины, мм | 120 |
| Резьбовой конец шпинделя, мм | М39 х 4 | М39 х 4 | М39 х 4 |
| Диаметр стандартного 3-х кулачкового патрона, мм | 100 | 100 | 100 | 85 |
| Диаметр стандартного 4-х кулачкового патрона, мм | 150 |
| Диаметр сквозного отверстия в шпинделе, мм | 18 | 18 | 18 |
| Диаметр и длина переднего подшипника скольжения в шпинделе, мм | 38 х 50 | 38 х 50 |
| Центрирующий диаметр переднего конца шпинделя, мм | 40 х 5 | 40f4 |
| Наибольший диаметр прутка, мм | 17 | 17 | 17 |
| Конус отверстия шпинделя | 1:20 | Морзе №3 | Морзе №3 |
| Число ступеней частот прямого вращения шпинделя | 9 | 6 | 6 | 6 |
| Частота вращения шпинделя, об/мин | 150..2000 | 160..1600 | 160..1600 | 240..1710 |
| Торможение шпинделя | нет | нет | нет |
| Блокировка рукояток | нет | нет | нет |
| Наибольшее продольное перемещение суппорта, мм | 300 | 260 | 260 |
| Перемещение суппорта продольное на одно деление лимба, мм | 0,5 |
| Ходовой винт (диаметр х шаг) | 16 х 3 | 16 х 3 | 16 х 3 |
| Наибольшее поперечное перемещение суппорта, мм | 100 | 100 | 100 |
| Перемещение суппорта поперечное на одно деление лимба, мм | 0,05 |
| Число ступеней продольных подач суппорта | 18 | 20 |
| Пределы продольных рабочих подач суппорта, мм/об | 0,01..0,15 | 0,01..0,15 | 0,01..0,15 | 0,01..0,15 |
| Пределы рабочих поперечных подач суппорта, мм/об | нет | нет | нет |
| Количество нарезаемых резьб метрических | 19 | 20 | 18 |
| Пределы шагов нарезаемых резьб метрических, мм | 0,2..3 | 0,2..3 | 0,2..3 | 0,2..3 |
| Пределы шагов нарезаемых резьб дюймовых | нет | нет | нет |
| Резьбоуказатель | нет | нет | нет |
| Предохранение от перегрузок | есть | есть | есть |
| Блокировка | есть | есть | есть |
| Ускоренное перемещение суппорта | нет | нет | нет |
| Выключающие упоры | нет | нет | нет |
| Наибольшее перемещение резцовых салазок, мм | 100 | 100 | 100 |
| Шаг резьбы ходового винта резцовых салазок, мм | 1,5 | 1,5 |
| Диаметр резьбы ходового винта резцовых салазок, мм | М10 левая |
| Перемещение резцовых салазок на одно деление лимба, мм | 0,05 | 0,05 | 0,05 |
| Перемещение резцовых салазок на один оборот лимба, мм | 1,5 | 1,5 | 1,5 |
| Угол поворота резцовых салазок, град | ±60° |
| Диаметр пиноли задней бабки | 20 | 20 | 20 |
| Конус отверстия пиноли задней бабки | Морзе №1 | Морзе №1 | Морзе №1 | Морзе №1 |
| Наибольшее перемещение пиноли, мм | 80 | 70 | 65 | 80 |
| Цена деления линейки перемещение пиноли, мм | 1 |
| Цена деления лимба перемещение пиноли, мм | 0,05 | 0,05 | 0,05 |
| Поперечное перемещение задней бабки, мм | ±5 |
| Напряжение питающей сети, В | ~380 В/ ~220 В | ~380 В/ ~220 В | ~380 В/ ~220 В | ~380 В/ ~220 В |
| Электродвигатель главного привода, кВт | 0,37 | 0,25 | 0,4 | 0,6 |
| Габариты станка (длина ширина высота), мм | 1170 х 610 х 1310 | 1160 х 540 х 1200 | 1150 х 600 х 1200 | 600 х 100 х 1020 |
| Масса станка, кг | 135 | 135 | 180 | 170 |
