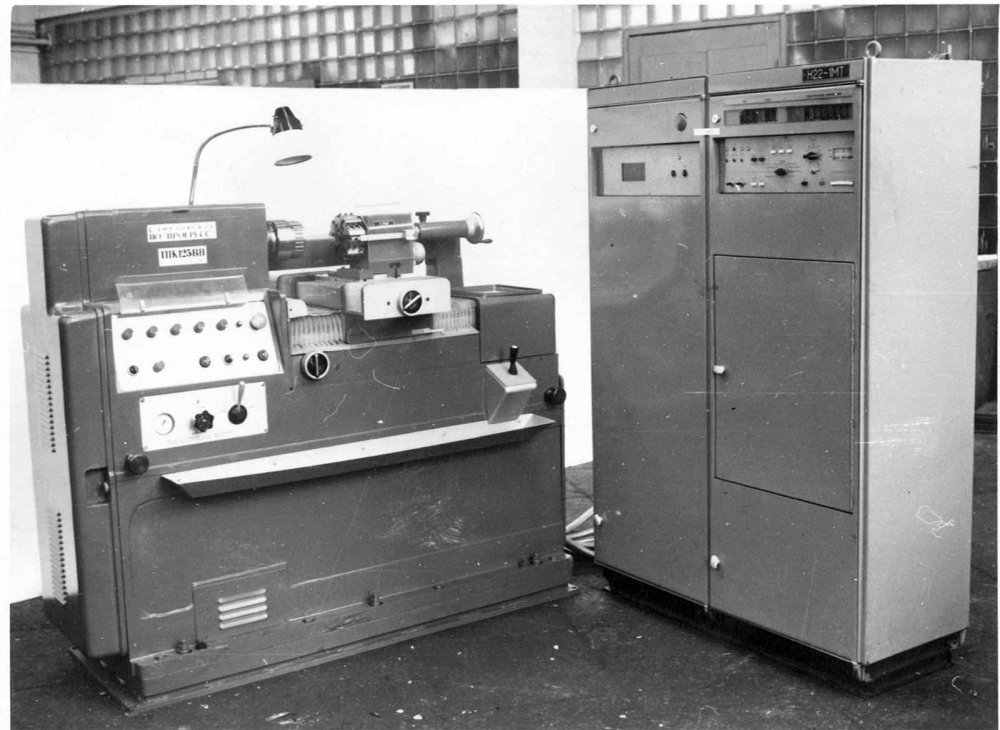

Токарный станок ТПК-125
По запросу
Токарный станок ТПК-125 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 125, Савма. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок ТПК-125: описание и характеристики
Токарный станок ТПК-125 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 125, Савма.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | ТПК-125ВН2 | ТПК-125ПН2 |
| Класс точности по ГОСТ 8-82 | В | П |
| Наибольший диаметр устанавливаемой заготовки, мм | 125 | 125 |
| Рекомендуемый диаметр обработки, мм | 125 | 125 |
| Наибольший диаметр обработки при автоматической загрузке, мм | 60 | 60 |
| Наименьший диаметр обработки при автоматической загрузке, мм | 5 | 5 |
| Наибольшая длина изделия устанавливаемого в патроне, мм | 100 | 100 |
| Наибольшая длина изделия при автоматической загрузке, мм | 50 | 50 |
| Наименьшая длина изделия при автоматической загрузке, мм | 4 | 4 |
| Высота резца, устанавливаемого в резцедержателе, мм | 12 | 12 |
| Количество одновременно управляемых координат | 2 | 2 |
| Допустимая масса заготовки из стали, кг | 0,25 | 0,25 |
| Количество рабочих скоростей шпинделя | б/с | б/с |
| Пределы чисел оборотов шпинделя, об/мин | 30..2000 | 30..2000 |
| Центр шпинделя передней бабки по ГОСТ 25557-82 | Морзе 3ЛТ6 | Морзе 3ЛТ6 |
| Дискретность задания перемещения продольного (Z)/ поперечного (X), мм | 0,002 / 0,001 | 0,002 / 0,001 |
| Нестабильность автоматического останова продольного (Z)/ поперечного (X), мм | 0,002 / 0,001 | 0,002 / 0,001 |
| Точность позиционирования продольного (Z) и поперечного (X), мм | ±0,01 | ±0,01 |
| Шероховатость поверхности при обработке изделий из стали, мкм | 1,25 | 1,25 |
| Шероховатость поверхности при обработке изделий из цветных металлов, мкм | 0,32 | 0,63 |
| Наибольшее перемещение суппорта: продольное (Z)/ поперечное (X), мм | 180 / 110 | 180 / 110 |
| Диапазон скоростей продольных подач, мм/мин (мм/об) | 6..180 | 6..180 |
| Диапазон скоростей поперечных подач, мм/мин (мм/об) | 3..90 | 3..90 |
| Скорость быстрых продольных/ поперечных ходов, мм/мин | 800 / 400 | 800 / 400 |
| Количество позиций на поворотной резцедержке (число инструментов в револьверной головке) | 6 | 6 |
| Питающая сеть станка | ~380В 50Гц | ~380В 50Гц |
| Напряжение цепи управления, В | =24, ~110 | =24, ~110 |
| Напряжение цепи освещения, В | ~24 | ~24 |
| Количество электродвигателей на станке | 4 | 4 |
| Электродвигатель главного привода, кВт | 2 | 2 |
| Электродвигатель подач — шаговый | ШД-5Д1МУ3 | ШД-5Д1МУ3 |
| Электродвигатель инструментальной головки, кВт | 0,009 | 0,009 |
| Суммарная мощность электродвигателей, кВт | 2,8 | 2,8 |
| Суммарная мощность станка, кВт | 4,5 | 4,5 |
| Габаритные размеры станка с ЧПУ (длина, ширина, высота), мм | 1680 х 920 х 1520 | 1680 х 920 х 1520 |
| Масса станка с ЧПУ, кг | 2100 | 2100 |
