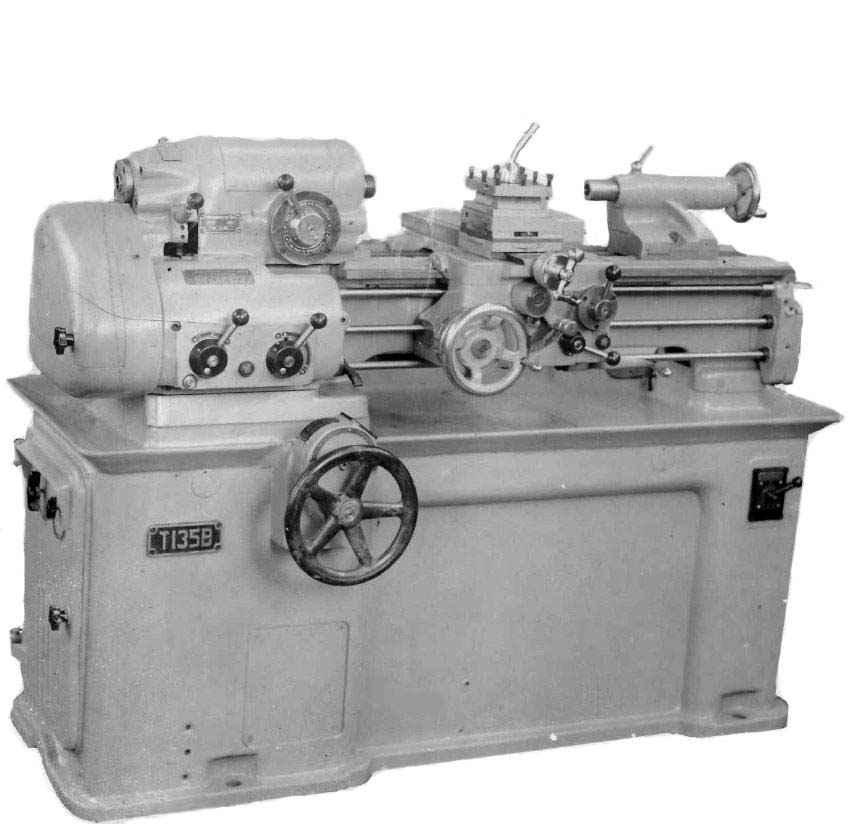

Токарный станок Т135в

По запросу

Токарный станок Т135в относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 260, Савма. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Токарный станок Т135в: описание и характеристики

Токарный станок Т135в относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 260, Савма.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	1612п \| 1612в \| ТС135М \| Т135В
Класс точности	П \| В \| П
Наибольший диаметр заготовки, обрабатываемой над станиной, мм	260 \| 260 \| 260 \| 260
Наибольший диаметр заготовки, обрабатываемой над суппортом, мм	140 \| 140 \| 140 \| 140
Наибольшая длина заготовки (РМЦ), мм	500 \| 500 \| 500 \| 500
Наибольшая длина обточки, мм	400 \| 400 \| 400 \| 400
Высота оси центров над плоскими направляющими станины (высота центров), мм	135 \| 135 \| 135 \| 135
Высота от опорной поверхности резца до линии центров, мм	16 \| 16 \| 16 \| 16
Наибольшее расстояние от линии центров до кромки резцедержателя, мм	145 \| 145 \| 145 \| 145
Тип опорных подшипников	Скольжения \| Скольжения \| Качения \| Качения
Диаметр сквозного отверстия в шпинделе, мм	20 \| 20 \| 20 \| 20
Число ступеней частот прямого вращения шпинделя (число рабочих скоростей)	12 \| 12 \| 12 \| Б/с
Частота прямого вращения шпинделя, об/мин (число ступеней)	33,5..1520 (12) \| 33,5..1520 (12) \| 47,5..2144 (12) \| 51,5..2740 Б/с
Размер внутреннего конуса в шпинделе, М	Конус морзе 3 \| Конус морзе 3 \| Конус морзе 3 \| Конус морзе 3
Конец шпинделя	М45 х 4,5 \| М45 х 4,5
Торможение шпинделя	нет \| нет \| нет \| нет
Блокировка рукояток	есть \| есть \| есть \| есть
Наибольшее перемещение продольной каретки суппорта от руки, мм	560 \| 560 \| 560 \| 560
Наибольшее перемещение поперечной каретки суппорта, мм, мм	180 \| 180 \| 180 \| 180
Перемещение продольной каретки суппорта на одно деление лимба, мм	нет \| нет \| нет
Перемещение поперечной каретки суппорта на одно деление лимба, мм, мм	0,02 \| 0,02 \| 0,01 \| 0,02
Число ступеней продольных и поперечных подач	9 \| 9 \| 9 \| 9
Пределы продольных рабочих подач, мм/об (число ступеней)	0,008..0,2 (9) \| 0,008..0,2 (9) \| 0,018..0,46 (9) \| 0,018..0,46 (9)
Пределы поперечных рабочих подач, мм/об (число ступеней)	0,003..0,075 (9) \| 0,003..0,075 (9) \| 0,0067..0,171 (9) \| 0,0067..0,171 (9)
Количество нарезаемых резьб метрических	70 \| 70 \| 70
Пределы шагов нарезаемых резьб метрических, мм (число ступеней)	0,2..12,7 (70) \| 0,2..12,7 (70) \| 0,2..12,7 (70) \| 0,2..12,7 (70)
Количество нарезаемых резьб дюймовых	25 \| 25 \| 25 \| 25
Пределы шагов нарезаемых резьб дюймовых, ниток на дюйм (число ступеней)	2..24 (25) \| 2..24 (25) \| 2..24 (25) \| 2..24 (25)
Количество нарезаемых резьб модульных	12 \| 12 \| 12 \| 17
Пределы шагов нарезаемых резьб модульных, модуль мм (число ступеней)	0,25..3 (12) \| 0,25..3 (12) \| 0,25..3 (12) \| 0,25..3 (17)
Скорость быстрых перемещений суппорта, м/мин	нет \| нет \| нет \| нет
Резьбоуказатель	нет \| нет \| нет \| нет
Блокировка рукояток	есть
Защита от перегрузки	есть \| есть \| есть \| нет
Выключающие упоры	есть \| есть \| есть \| есть
Наибольшие размеры державки резца (ширина х высота), мм	16 х 25 \| 16 х 25 \| 16 х 20 \| 16 х 16
Наибольшее перемещение резцовых салазок, мм	95 \| 95 \| 95 \| 80
Перемещение резцовых салазок на одно деление лимба, мм	0,05 \| 0,05 \| 0,05 \| 0,05
Наибольший угол поворота резцовых салазок, град	±90° \| ±90° \| ±90° \| ±90°
Цена деления шкалы поворота резцовых салазок, град	1° \| 1° \| 1° \| 1°
Число резцов в резцовой головке	4 \| 4 \| 4 \| 4
Конус отверстия в пиноли задней бабки	Морзе №3 \| Морзе №3 \| Морзе №3 \| Морзе №3
Наибольшее перемещение пиноли, мм	110 \| 110 \| 110 \| 110
Величина поперечного смещения корпуса бабки, мм	±15 \| ±15 \| ±15 \| ±10
Количество электродвигателей на станке	2 \| 2 \| 2 \| 2
Мощность электродвигателя главного привода, кВт (об/мин)	1,7 \| 1,7 \| 2,8 \| 2,1/ 2,8 (1430/ 2850)
Тип электродвигателя главного привода	А-41/4 \| А-41/4 \| А-42/4 \| А042-4/2
Мощность электродвигателя насоса охлаждения, кВт	0,125 \| 0,125 \| 0,125 \| 0,125
Габариты станка (длина ширина высота), мм	1725 х 860 х 1400 \| 1725 х 860 х 1400 \| 1725 х 860 х 1400 \| 1610 х 745 х 1400
Масса станка, кг	800 \| 800 \| 800 \| 1312
