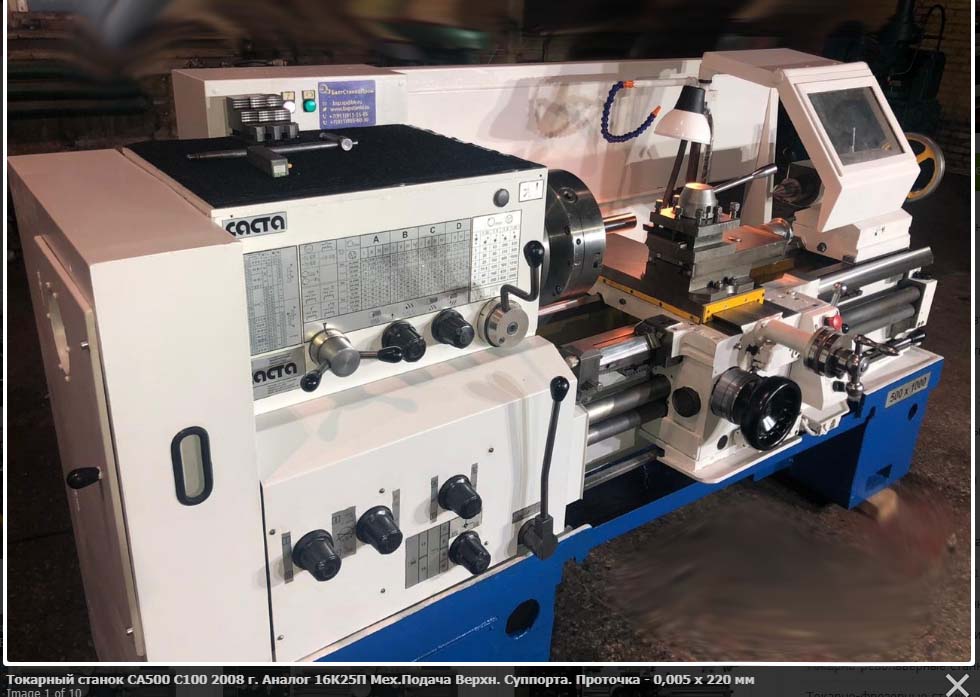

Токарный станок СА500
По запросу
Токарный станок СА500 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 500, Саста. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок СА500: описание и характеристики
Токарный станок СА500 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 500, Саста.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 16К25 | МК6056 | СА500 | СА600 |
| Класс точности по ГОСТ 8-82 | Н | П | П | П |
| Наибольший диаметр заготовки обрабатываемой над станиной, мм | 500 | 500 | 500 | 550 |
| Наибольший диаметр заготовки обрабатываемой над суппортом, мм | 290 | 290 | 290 | 340 |
| Высота центров над плоскими направляющими станины, мм | 250 | 250 | 250 |
| Наибольшая длина устанавливаемой детали (РМЦ), мм | 710, 1000, 1400, 2000 | 1000, 1500, 2000 | 1000, 1500, 2000 | 1000, 1500, 2000 |
| Наибольшая масса изделия обрабатываемого в центрах, кг | 650, 900, 1300, 1800 | 900, 1300, 1800 | 900, 1300, 1800 |
| Наибольшая масса изделия обрабатываемого в патроне, кг | 300 | 300 | 300 |
| Конец шпинделя по ГОСТ 12593 (DIN 55027) | К6 | К6 | К6 | К11 |
| Конус в шпинделе | Морзе 6 | Морзе 6 | Морзе 6 | Метричесткий 100 |
| Диаметр отверстия в шпинделе, мм | 55 | 55 | 55 | 95 |
| Частота прямого вращения шпинделя, об/мин (ступеней) | 12,5..1600 (22) | 16..2000 (22) | 16..2000 (22) | 16..2000 (22) |
| Частота обратного вращения шпинделя, об/мин (ступеней) | 19..1900 (11) | 16..2000 (22) | 16..1600 (11) | 16..1600 (11) |
| Наибольший крутящий момент на шпинделе, кНм | 1 | 1 | 1 | 1 |
| Наибольшее перемещение продольного суппорта (каретки), мм | 645, 935, 1335, 1935 | 935, 1435, 1935 | 935, 1515, 2015, 3015 | 935, 1515, 2015, 3015 |
| Наибольшее перемещение поперечного суппорта, мм | 300 | 300 | 275 | 275 |
| Цена деления лимба поперечного суппорта, мм | 0,05 | 0,05 | 0,05 | 0,05 |
| Диапазон продольных подач, мм/об (ступеней) | 0,05..2,8 (40) | 0,05..2,8 (24) | 0,05..2,8 (40) | 0,05..2,8 (40) |
| Диапазон поперечных подач, мм/об (ступеней) | 0,025..1,4 (40) | 0,025..1,4 (24) | 0,025..1,4 (40) | 0,025..1,4 (40) |
| Скорость быстрых перемещений продольных/ поперечных, м/мин | 3,8/ 1,9 | 3,8/ 1,9 | 3,8/ 1,9 | 3,8/ 1,9 |
| Пределы шагов метрических резьб, мм | 0,5..112 | 0,5..112 | 0,5..112 | 0,5..112 |
| Пределы шагов модульных резьб, модуль | 0,5..112 | 0,5..112 | 0,5..112 | 0,5..112 |
| Пределы шагов дюймовых резьб, ниток/дюйм | 56..0,5 | 56..0,5 | 56..0,5 | 56..0,5 |
| Пределы шагов питчевых резьб, питч диаметральный | 56..0,5 | 56..0,5 | 56..0,5 | 56..0,5 |
| Наибольшее перемещение резцовых салазок, мм | 150 | 150 | 150 | 150 |
| Угол поворота, град | ±90° | ±90° | ±90° | ±90° |
| Цена деления лимба резцовых салазок, мм | 0,05 | 0,05 | 0,05 | 0,05 |
| Наибольшая высота резца, мм | 25 | 25 | 25 | 25 |
| Наибольшее перемещение пиноли задней бабки, мм | 150 | 150 | 150 | 150 |
| Центр пиноли задней бабки по ГОСТ 13214 | Морзе 5 | Морзе 5 | Морзе 5 | Морзе 5 |
| Цена деления либа перемещения пиноли задней бабки, мм | 0,1 | 0,1 | 0,1 | 0,1 |
| Наибольшее поперечное перемещение задней бабки, мм | ±15 | ±15 | ±15 | ±15 |
| Электродвигатель главного привода, кВт (об/мин) | 11 (1460) | 11 | 7,5 | 11 |
| Электродвигатель ускоренных перемещений, кВт (об/мин) | 0,75 (1370) |
| Суммарная мощность установленных на станке электродвигателей, кВт | 12,5 | 7,99 | 12,02 |
| Габариты станка (длина ширина высота), мм | 2505, 2795, 3195 х 1240 х 1500 | 2800, 3852, 3367 х 1265 х 1485 | 2800, 3380, 3880 х 1265 х 1385 | 2800, 3380, 3880 х 1295 х 1510 |
| Масса станка, кг | 2925, 3095, 3315, 3775 | 3100, 3680, 3500 | 3000, 3500, 4000 | 3100, 3600, 4100 |
