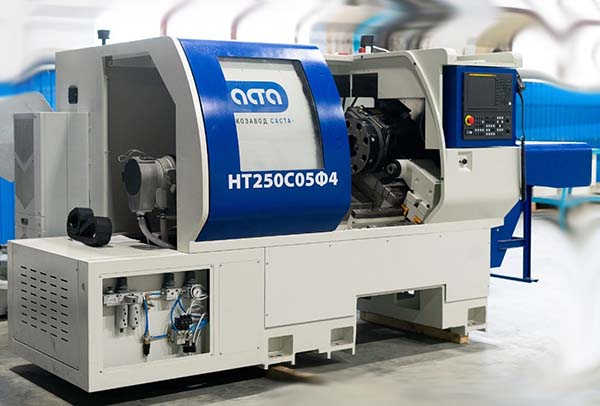

Токарный станок НТ-250
По запросу
Токарный станок НТ-250 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 500, Саста. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок НТ-250: описание и характеристики
Токарный станок НТ-250 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 500, Саста.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | НТ-250 С05Ф3 | НТ-250 С05Ф4 | НТ-500 С05Ф4 | НТ-700 С05Ф4 |
| Класс точности по ГОСТ 8-82 | П | П | В | В |
| Наибольший диаметр заготовки устанавливаемой над станиной, мм | 500 | 500 | 700 | 900 |
| Наибольший диаметр заготовки обрабатываемой над станиной, мм | 500 | 500 | 600 | 700 |
| Наибольший диаметр заготовки обрабатываемой над суппортом, мм | 210 | 210 | 600 | 700 |
| Длина обрабатываемой детали, мм | 1000/ 2000/ 3000 | 1300/ 1800/ 2800 |
| Максимальная масса детали, установленной в патроне, кг | 800 | 1000 |
| Максимальная масса детали, установленной в центрах, кг | 1800 | 2000 |
| Торец шпинделя по DIN 55026 | А8 | А11 |
| Диаметр отверстия в шпинделе, мм | Ø 52 | Ø 52 | Ø 102 | Ø 155 |
| Диаметр отверстия в шпинделе под пруток, мм | Ø 90 | Ø 117 |
| Частота прямого вращения шпинделя, об/мин | 0..5000 | 0..5000 | 0..3000 | 0..1500 |
| Число ступеней регулирования скорости вращения шпинделя | Бесступенчатое | Бесступенчатое | Бесступенчатое | Бесступенчатое |
| Наибольший крутящий момент на шпинделе, Нм | 109/ 159 | 109/ 159 | 633/ 800 | 1747/ 2160 |
| Диаметр патрона, мм | 210 | 210 | 315 | 450 |
| Наибольшее перемещение поперечного суппорта X, мм | 215 | 215 | 305 | 450 |
| Наибольшее перемещение по оси Z, мм | 520 | 520 | 1000/ 2000/ 3000 | 1500/ 2000/ 3000 |
| Наибольшее перемещение по оси C (вращение шпинделя), град | — | ±360° | ±360° | ±360° |
| Рабочие подачи по оси X/Z, мм/мин | 1-10000 | 1-10000 |
| Скорость быстрых перемещений продольных/ поперечных, м/мин | 30 | 30 | 24 | 20 |
| Перемещение по оси C (вращение шпинделя), об/мин | — | 10 |
| Точность позиционирования по осям X,Z, мм | 0,01 | 0,01 |
| Повторяемость позиционирования по осям X,Z, мм | ±0,005 | ±0,005 |
| Тип крепления инструмента | VDI40 | VDI40 | VDI50 | VDI60/BMT85 |
| Время смены инструмента, сек | 0,24 | 0,24 |
| Количество гнезд для инструмента, шт. | 8 | 8 | 12 | 12 |
| Точность позиционирования, угл. сек. | 4 | 4 |
| Максимальная скорость вращения приводного инструмента, об./мин. | — | 4000 | 4000 | 3000 |
| Мощность приводного инструмента, кВт | — | 3,7 | 9 | Siemens:7,5 |
| Наибольший крутящий момент, Нм | — | 50 | 100 |
| Наибольшее перемещение пиноли задней бабки, мм | 50 | 50 | 50 |
| Диаметр пиноли задней бабки, мм | Ø 65 | Ø 65 | Ø 65 |
| Конус пиноли задней бабки | Морзе 4 | Морзе 4 | МТ6 | МТ6 |
| Перемещение задней бабки, мм | 370 | 370 | 800/ 1800/ 2800 | 1300/ 1800/ 2000 |
| Электродвигатель главного привода, кВт (об/мин) | Fanuc: 15/18,5; Siemens: 12/15 | Fanuc: 15/18,5; Siemens: 12/15 | 22/ 26 | 30/ 37 |
| Габариты станка (длина ширина высота), мм | 2500 х 1820 х 1680 | 2500 х 1820 х 1680 | 3925/ 4925/ 5925 х 2625 х 2300 | 5600/ 6500/ 7200 х 2800 х 2800 |
| Масса станка, кг | 3400 | 3400 | 8000/ 10000/ 12000 | 12000/ 14000/ 16000 |
