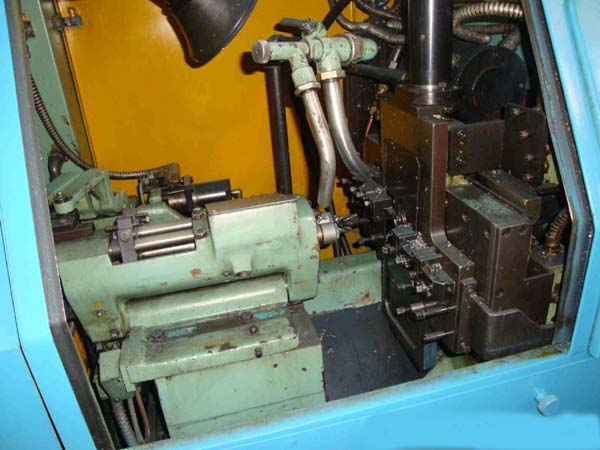

Одношпиндельный токарный автомат ЛА155ф30
По запросу
Одношпиндельный токарный автомат ЛА155ф30 относится к группе «Токарные автоматы и полуавтоматы одношпиндельные». Основные справочные параметры: Ø 16 х 140, Ленинград. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Одношпиндельный токарный автомат ЛА155ф30: описание и характеристики
Одношпиндельный токарный автомат ЛА155ф30 относится к группе «Токарные автоматы и полуавтоматы одношпиндельные». Основные справочные параметры: Ø 16 х 140, Ленинград.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | ЛА155Ф30 |
| Класс точности по ГОСТ 8-82 | В |
| Наибольший диаметр устанавливаемого прутка, мм | 16 |
| Наибольшая длина подачи прутка, мм | 140 |
| Наибольшее сечение резца, мм | 12 х 12 |
| Расстояние от торца колпачка главного шпинделя до опорной плоскости резцов, мм | 2..245 |
| Расстояние от торца гаек шпинделей трехшпиндельного устройства до опорной плоскости резцов, мм | 13..143 |
| Наибольшая длина обрабатываемого прутка, мм | 3000 |
| Расстояние от основания автомата до оси шпинделя, мм | 1120 |
| Наименьший остаток прутка при работе с люнетом, мм | 140 |
| Наименьший остаток прутка при работе без люнета, мм | 30 |
| Число ступеней частот вращения главного шпинделя | 15 |
| Частота вращения главного шпинделя, об/мин | 280..7100 |
| Скорость подачи шпиндельной бабки по оси Z, мм/мин | 1..2000 Бс |
| Скорость ускоренного перемещения шпиндельной бабки, м/мин | 2,0 |
| Дискретность перемещения шпиндельной бабки по оси Z, м/мин | 0,002 |
| Наибольшая величина перемещения шпиндельной бабки по оси Z, м/мин | 140 |
| Количество инструментов суппортной стойки | 6 |
| Скорость подачи инструментов суппортной стойки по оси Х, мм/мин | 0,5..1000 Бс |
| Скорость ускоренного перемещения инструментов суппортной стойки, м/мин | 1,0 |
| Дискретность перемещения инструментов суппортной стойки по оси Х, мм | 0,001 |
| Величина перемещения инструментов суппортной стойки от среднего положения при подаче, мм | ±14 |
| Величина перемещения инструментов суппортной стойки от среднего положения вверх или вниз присмене резцов, мм | ±42 |
| Время смены инструментов суппортной стойки, с | 2,6 |
| Количество инструментов трехшпиндельного устройства | 3 |
| Частота вращения шпинделей трехшпиндельного устройства, об/мин | 2000 |
| Наибольшая относительная частота вращения шпинделей трехшпиндельного устройства, об/мин | 9100 |
| Величина выдвижения шпинделей трехшпиндельного устройства при выдвижения их в рабочую зону, мм | 80 |
| Диаметр сверления в стали, мм | 1,5..12 |
| Диаметр сверления в латуни, мм | 1,5..14 |
| Диаметр резьбы нарезаемой плашкой по стали, мм | М3..М8 |
| Диаметр резьбы нарезаемой плашкой по латуни, мм | М3..М12 |
| Диаметр резьбы нарезаемой метчиком по стали, мм | М3..М8 |
| Диаметр резьбы нарезаемой метчиком по латуни, мм | М3..М10 |
| Диаметр резьбы нарезаемой резцом суппорта, мм | М5..М16 |
| Время смены инструмента трехшпиндельного устройства, с | 2,6 |
| Количество электродвигателей на станке | 8 |
| Электродвигатель главного привода, кВт | 5,5 |
| Электродвигатель привода подач шпиндельной бабки, Н*м | 2,5 |
| Электродвигатель привода подач инструментов суппортной стойки, Н*м | 2,5 |
| Электродвигатель привода смазочной станции, кВт | 0,25 |
| Электродвигатель привода вращения шпинделей трехшпиндельного устройства, кВт | 0,37 |
| Электродвигатель привода гидростанции, кВт | 0,37 |
| Электродвигатель вентилятора гидростанции, кВт | 0,37 |
| Мощность электродвигателя насоса охлаждения, кВт | 0,25 |
| Габариты станка (длина ширина высота, мм | 2500 х 900 х 1720 |
| Масса станка, кг | 2270 |
