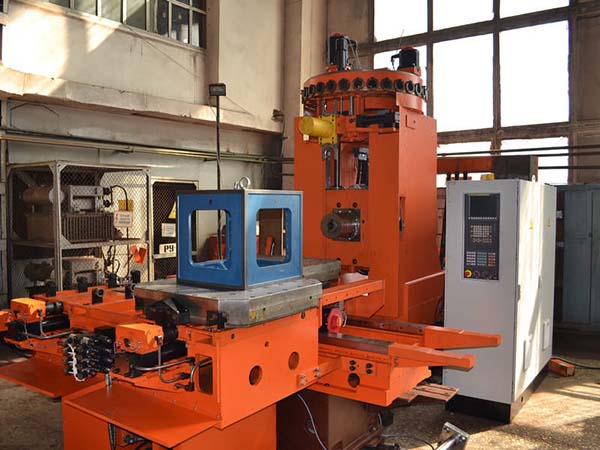

Фрезерный станок с ЧПУ ИР-500
По запросу
Фрезерный станок с ЧПУ ИР-500 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: 500 х 500, Иваново, Гомель. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Фрезерный станок с ЧПУ ИР-500: описание и характеристики
Фрезерный станок с ЧПУ ИР-500 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: 500 х 500, Иваново, Гомель.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | ИР-500ПМФ4 | ИР-800ПМФ4 |
| Класс точности по ГОСТ 8-82 | П | П |
| Размеры рабочей поверхности стола (длина х ширина), мм | 500 х 500 | 800 х 800 |
| Перемещение поперечное стола (ось X), мм | 800 | 1000 |
| Перемещение вертикальное шпиндельной бабки (ось Y), мм | 500 | 710 |
| Перемещение продольное стойки (ось Z), мм | 500 | 800 |
| Вращение индексируемого поворотного стола (ось B), град | 5° 72 поз. | 3° 120 поз. |
| Наибольший диаметр сверления в стали, мм | 40 | 40 |
| Наибольший диаметр растачиваемого отверстия, мм | 160 | 160 |
| Наибольший диаметр торцовой фрезы, мм | 160 | 160 |
| Точность позиционирования по осям X/ Y, мм | 0.018/ 0.015 |
| Точность позиционирования по осям Z, мм | 0.022 |
| Рабочая подача по осям X, Y, Z, мм/мин | 1..2000 | 1..3200 |
| Скорость быстрых установочных перемещений по осям X, Y, Z, м/мин | 8..10 | 10 |
| Наибольшее допустимое усилие подачи стола и стойки по осям X, Z, Н | 8000 | 10000 |
| Наибольшее допустимое усилие подачи шпиндельной бабки (вертикальное) по оси Y, Н | 4000 | 8000 |
| Расстояние от оси шпинделя до стола, мм | 50..550 | 50..760 |
| Модель устройства ЧПУ | 2С45-65 | 2С45-65 |
| Количество управляемых координат | 3 | 3 |
| Количество одновременно управляемых координат при линейной/ круговой интерполяции | 3/3 | 3/3 |
| Максимальная нагрузка на стол (по центру), кг | 700 | 150 |
| Количество резьбовых отверстий на поверхности стола | 25 | 45 |
| Диаметр резьбовых отверстий на поверхности стола, мм | М20 | М20 |
| Усилие зажима поворотного стола, кН | 40 |
| Частота вращения шпинделя, об/мин | 21.2..3000 | 21.2..3000 |
| Количество скоростей шпинделя | 89 | 89 |
| Наибольший крутящий момент, Нм | 700 | 630 |
| Конус шпинделя для крепления инструмента 7:24 | 50 | 50 |
| Количество инструмента в магазине | 30 | 30 |
| Время смены инструмента, с | 6 | 6 |
| Время смены инструмента от стружки к стружке, с | 16,2..21,2 | 16,2..21,2 |
| Максимальный диаметр рядом стоящего инструмента, мм | 125 | 125 |
| Максимальный диаметр свободно стоящего инструмента, мм | 160 | 160 |
| Максимальная длина инструмента от торца шпинделя, мм | 300 | 300 |
| Масса инструментальной оправки с инструментом, кг | 20 | 20 |
| Время смены столов-спутников, с | 45 | 50..70 |
| Количество электродвигателей на станке | 12 | 12 |
| Электродвигатель постоянного тока привода главного движения, кВт | 14 | 18 |
| Электродвигатели привода подач (X, Y, Z, B) и магазина, кВт | 2,8 | 2,8 |
| Электродвигатель насоса гидростанции, кВт | 5,5 | 5,5 |
| Электродвигатель вентилятора гидростанции, кВт | 0,12 | 0,12 |
| Электродвигатель вентилятора шпинделя, кВт | 0,12 | 0,12 |
| Электродвигатель насоса смазки шпиндельной бабки, кВт | 1,1 | 1,1 |
| Электродвигатель насоса смазки направляющих, кВт | 0,02 | 0,02 |
| Электронасос охлаждающей жидкости Мощность, кВт | 0,12 | 0,12 |
| Суммарная мощность всех электродвигателей на станке, кВт | 35 | 43,18 |
| Габариты станка (длина ширина), мм | 4450 х 4655 | 5388 х 4635 |
| Габариты станка (высота), мм | 3100 | 3455 |
| Масса станка, кг | 11370 | 10050 |
