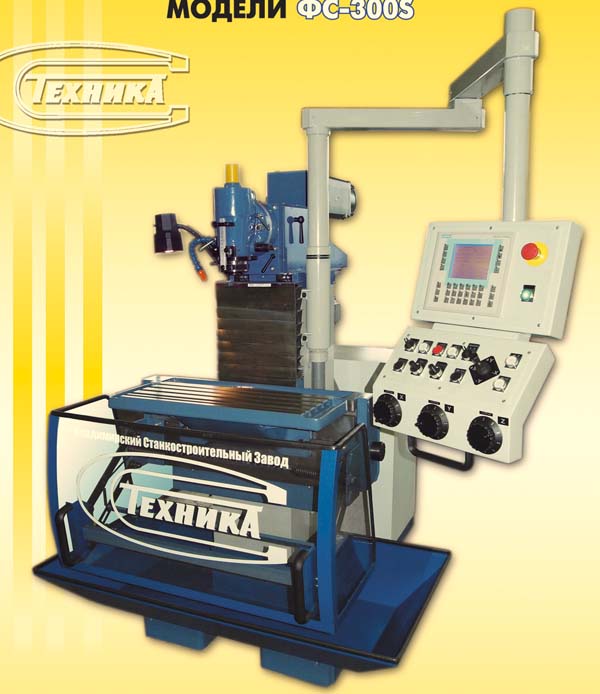

Универсальный фрезерный станок ФС-300
По запросу
Универсальный фрезерный станок ФС-300 относится к группе «Универсальные и инструментальные фрезерные станки». Основные справочные параметры: 250 х 620, Владимир. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Универсальный фрезерный станок ФС-300: описание и характеристики
Универсальный фрезерный станок ФС-300 относится к группе «Универсальные и инструментальные фрезерные станки». Основные справочные параметры: 250 х 620, Владимир.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | СФ676 | ФС-300 |
| Класс точности по ГОСТ 8-82 | Н | П |
| Размеры горизонтального (углового) стола, мм | 250 х 800 | 250 х 620 |
| Размеры вертикального стола, мм | 250 х 630 | 291 х 740 |
| Максимальная масса обрабатываемой детали, кг | 100 | 80 |
| Предельные размеры устанавливаемой заготовки, мм | 400 х 250 х 200 |
| Предельные размеры внутренней обрабатываемой поверхности, мм | 200 |
| Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального (углового) стола, мм | 80..460 | 158..458 |
| Расстояние от торца горизонтального шпинделя до рабочей поверхности вертикального стола, мм | 155 |
| Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм | 0..380 | 86..386 |
| Наибольший вылет оси вертикального шпинделя, мм | 125..375 |
| Наибольший продольный ход стола (X), мм | 450 | 400 |
| Наибольший поперечный ход шпиндельной бабки (Y), мм | 300 | 200 |
| Наибольший вертикальный ход суппорта стола (Z), мм | 380 | 300 |
| Наибольший диаметр фрезы, устанавливаемой на станке — для чугуна и стали, мм | 63 |
| Наибольший диаметр фрезы, устанавливаемой на станке — для цветных металлов, мм | 90 |
| Частота вращения горизонтального шпинделя, об/мин | 50..1630 | 15..3000 |
| Количество скоростей горизонтального шпинделя | 16 | 12 |
| Конус горизонтального шпинделя | 40АТ5 | 40АТ5 |
| Наибольший допустимый крутящий момент на горизонтальном шпинделе, Нм | 148 |
| Перемещение бабки на одно деление лимба, мм | 0,01 |
| Количество подач горизонтальной шпиндельной бабки | 16 |
| Пределы подач горизонтальной шпиндельной бабки, мм/мин | 13..395 | 10..1000 |
| Наибольшее усилие подач шпиндельной бабки, Н | 5000 |
| Частота вращения вертикального шпинделя, об/мин | 63..2040 | 15..3000 |
| Количество скоростей вертикального шпинделя | 16 |
| Наибольшее осевое перемещение пиноли вертикального шпинделя, мм | 80 | 86 |
| Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус | ±90 | ±45 |
| Конус горизонтального и вертикального шпинделей | 40АТ5 | 40АТ5 |
| Наибольший допустимый крутящий момент на вертикальном шпинделе, Нм | 120 |
| Пределы продольных и вертикальных подач стола (X, Z), мм/мин | 13..395 |
| Ускоренный ход стола, мм/мин | 935 |
| Перемещение суппорта стола вертикальное на одно деление лимба, мм | 0,01 |
| Количество подач стола | 16 |
| Наибольшее усилие подач стола, Н | 5000 |
| Электродвигатель главного привода, кВт | 3 | 24 Нм |
| Электродвигатель привода насоса охлаждения, кВт | 0,12 | 0,09 |
| Суммарная мощность электродвигателей, кВт | 3,12 |
| Габариты станка (длина х ширина х высота), мм | 1200 х 1240 х 1780 | 1100 х 1100 х 1650 |
| Масса станка, кг | 1050 | 1030 |
