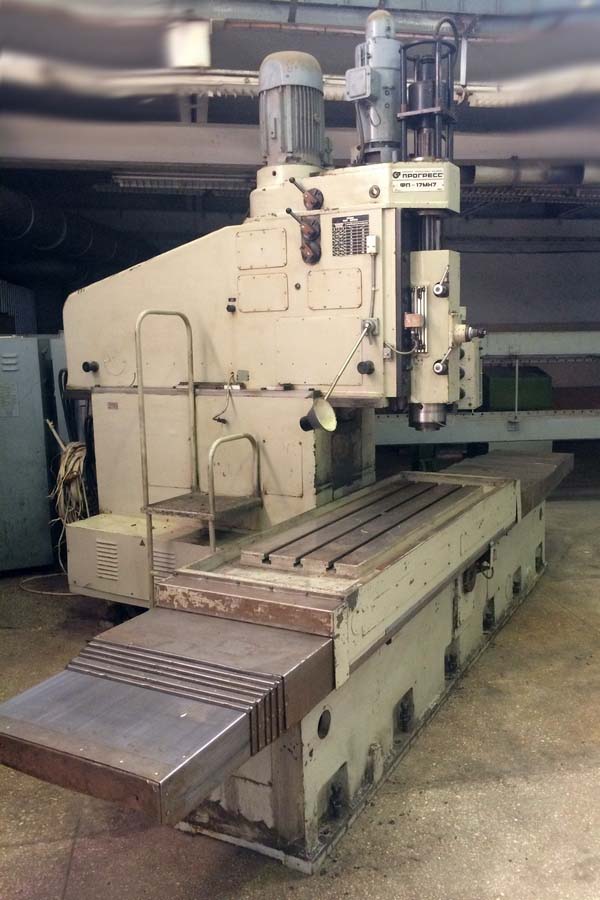

Вертикально-фрезерный станок ФП-17
По запросу
Вертикально-фрезерный станок ФП-17 относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 500 х 1600, Кимры. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Вертикально-фрезерный станок ФП-17: описание и характеристики
Вертикально-фрезерный станок ФП-17 относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 500 х 1600, Кимры.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | МА-655 А7 | ФП-17 ВС2 | ФП-7 ВС2 |
| Класс точности по ГОСТ 9726-72 и ГОСТ 8-82 | н | н | н |
| Размеры поверхности стола, мм | 500 х 1250 | 500 х 1600 | 500 х 3000 |
| Высота поверхности стола над полом, мм | 900 |
| Расстояние от торца шпинделя до поверхности стола, мм | 160…790 | 110..590 | 110..590 |
| Расстояние от оси шпинделя до вертикальных направляющих (вылет), мм | 560 |
| Наибольшее перемещение в следящем режиме (продольное стола X/ поперечное салазок Y/ вертикальное фрезерной головки Z), мм | 1000/ 500/ 630 | 1600/ 660/ 480 | 3000/ 660/ 480 |
| Пределы рабочих подач, мм/мин | 5…2400 | 1..8000 | 1..8000 |
| Скорости быстрых перемещений по осям X, Y, м/мин. | 4,800 | 16,0 | 16,0 |
| Наибольшая масса обрабатываемой детали, кг | 2000 | 3000 |
| Точность позиционирования стола при одностороннем подходе без корректировки по координате Х, мм | ±0,02 | 0,05 (0,025) | 0,07 (0,035) |
| Точность позиционирования стола (ползуна) при одностороннем подходе без корректировки по координате Y, мм | ±0,02 | 0,05 (0,025) | 0,05 (0,025) |
| Точность позиционирования вертикальная при одностороннем подходе без корректировки по координате Z, мм | ±0,02 | 0,05 (0,025) | 0,05 (0,025) |
| Точность обработки деталей по контуру, мм | ±0,05 |
| Шероховатость поверхности при обработке деталей по ГОСТ 2789-73, мм | Rz=20; Rа=2,5 |
| Частота вращения шпинделя, об/мин | 20…2500 | 0..12000 | 0..12000 |
| Число диапазонов скоростей шпинделя | 6 |
| Наибольший крутящий момент на шпинделе, Нм (кгс*м) | 750 (75) | 190 | 190 |
| Наибольшее усилие резания, допускаемое механизмом подачи бабки, Н (кгс) | 750 (75) |
| Конус отверстия шпинделя по ГОСТ 15945-70 | 7:24 |
| Конец шпинделя | SK50 | SK50 |
| Пределы продольных подач стола (б/с регулирование)(X), мм/мин | 5..1500 | 1..8000 | 1..8000 |
| Пределы поперечных подач стола (Ползуна) (б/с регулирование) (Y), мм/мин | 5..1500 | 1..8000 | 1..8000 |
| Количество инструментов в магазине | 8 | 12 | 12 |
| Наибольший диаметр инструмента, мм | 160 | 160 |
| Штатная система ЧПУ (1982 год) | NC-210 | МТС-200 | МТС-200 |
| Штатная гидростанция | ЗАМПГ48-83, 8Г12-22/АО2-42-6 |
| Количество электродвигателей на станке | 7 |
| Электродвигатель привода главного движения, кВт | 11,0 | 30 | 30 |
| Электродвигатель насоса гидростанции, кВт | 4,0 |
| Электродвигатель приводов подач стола и бабки (X, Y, Z), Нм/ об/мин | 35/ 2000 |
| Электродвигатель насоса смазки направляющих стола и салазок, кВт | 0,018 |
| Электродвигатель насоса охлаждения, кВт | 0,125 |
| Габаритные размеры (длина х ширина х высота), мм | 2360 х 2660 х 3680 | 6162 х 4715 х 3345 | 8800 х 4715 х 3345 |
| Масса станка, кг | 10000 | 16000 | 19300 |
