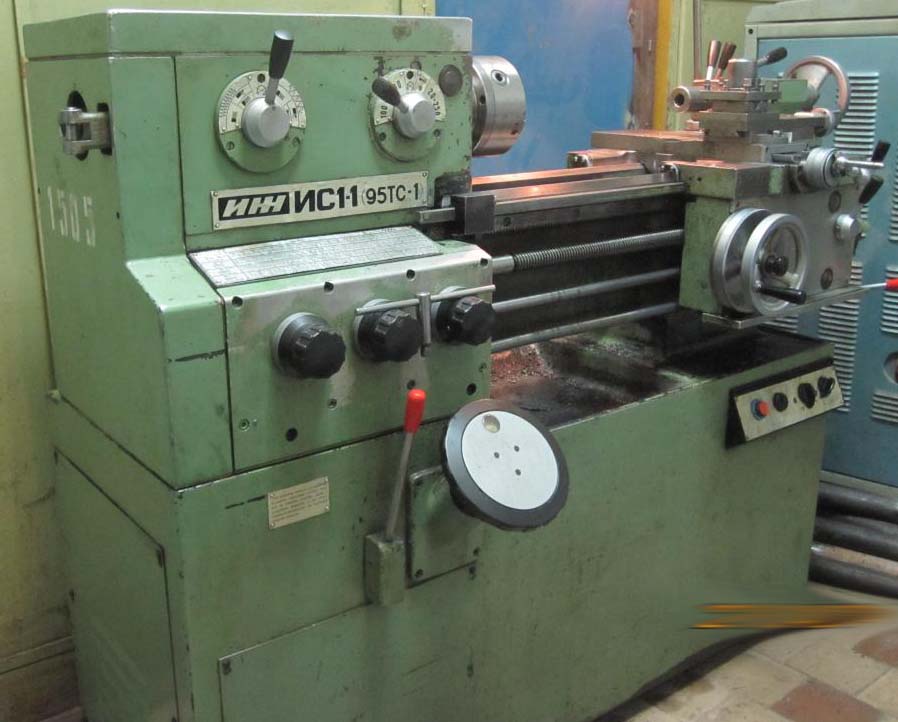

Токарный станок 95ТС-1
По запросу
Токарный станок 95ТС-1 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 250, Ижевск. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок 95ТС-1: описание и характеристики
Токарный станок 95ТС-1 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 250, Ижевск.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 95ТС-1 | 250ИТВМ.01 |
| Класс точности по ГОСТ 8-82 | П | В |
| Наибольший диаметр заготовки над станиной, мм | 250 | 240 |
| Наибольший диаметр заготовки над суппортом, мм | 125 | 168 |
| Наибольшая длина заготовки (РМЦ), мм | 500 | 500 |
| Высота оси центров над плоскими направляющими станины, мм | 130 |
| Наибольшее расстояние от оси центров до кромки резцедержателя, мм | 130 |
| Диаметр сквозного отверстия в шпинделе, мм | 25 | 25 |
| Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм | 24 | 24 |
| Число ступеней частот прямого вращения шпинделя | 21 |
| Частота прямого вращения шпинделя, об/мин | 20..2000 | 25..2500 |
| Число ступеней частот обратного вращения шпинделя | 21 |
| Частота обратного вращения шпинделя, об/мин | 20..2000 |
| Размер внутреннего конуса в шпинделе, М | Морзе 4 | Морзе 4 |
| Конец шпинделя по ГОСТ 12593-72 | 4 | 4 |
| Наибольшая длина хода каретки (наибольшее продольное перемещение суппорта), мм | 500 | 500 |
| Наибольшее поперечное перемещение суппорта, мм | 180 |
| Цена деления лимба продольного перемещения, мм | 0,1 |
| Цена деления лимба поперечного перемещения, мм | 0,02 |
| Пределы рабочих подач продольных, мм/об | 0,01..1,8 | 0,01..1,8 |
| Пределы рабочих подач поперечных, мм/об | 0,005..0,9 | 0,005..0,9 |
| Скорость быстрых продольных перемещений суппорта, м/мин | нет | нет |
| Скорость быстрых поперечных перемещений суппорта, м/мин | нет | нет |
| Пределы шагов нарезаемых резьб метрических, мм | 0,2..48 | 0,2..48 |
| Пределы шагов нарезаемых резьб дюймовых | 24..0,5 | 24..0,5 |
| Пределы шагов нарезаемых резьб модульных | 0,2..30 | 0,2..12 |
| Количество нарезаемых резьб питчевых | нет | нет |
| Пределы шагов нарезаемых резьб питчевых | нет | нет |
| Наибольшее усилие, допускаемое механизмом подач на резце — продольное, Н | 3000 |
| Наибольшее усилие, допускаемое механизмом подач на резце — поперечное, Н | 3000 |
| Наибольшая длина перемещения резцовых салазок, мм | 120 |
| Перемещение резцовых салазок на одно деление лимба, мм | 0,05 | 0,05 |
| Наибольший угол поворота резцовых салазок, град | ±80° |
| Цена деления шкалы поворота резцовых салазок, град | 1° | 1° |
| Наибольшее сечение державки резца, мм | 16 х 16 |
| Высота от опорной поверхности резца до оси центров (высота резца), мм | 16 |
| Число резцов в резцовой головке | 4 | 4 |
| Конус отверстия пиноли задней бабки по ГОСТ 2847-67 | Морзе 3 |
| Наибольшее перемещение пиноли, мм | 85 |
| Перемещение пиноли на одно деление лимба, мм | 0,05 |
| Перемещение пиноли на одно линейки, мм | 1 |
| Величина поперечного смещения корпуса бабки, мм | ±10 |
| Количество электродвигателей на станке | 3 | 3 |
| Электродвигатель главного привода, кВт | 3 | 3 |
| Электродвигатель быстрых перемещений, кВт | нет | нет |
| Электродвигатель насоса смазки, кВт | 0,08 |
| Электродвигатель насоса охлаждения, кВт | 0,05 |
| Насос охлаждения (помпа) | ПА-22 | ПА-22 |
| Габариты станка (длина ширина высота), мм | 1770_970_1300 | 1790_810_1400 |
| Масса станка, кг | 1120 | 1180 |
