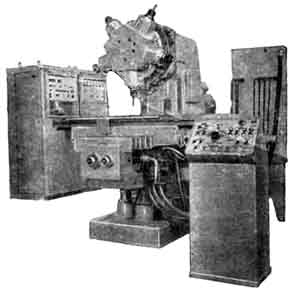

Вертикально-фрезерный станок 6Р13рФ3
По запросу
Вертикально-фрезерный станок 6Р13рФ3 относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 400 х 1600, Горький, Воткинск. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Вертикально-фрезерный станок 6Р13рФ3: описание и характеристики
Вертикально-фрезерный станок 6Р13рФ3 относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 400 х 1600, Горький, Воткинск.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 6Р13Ф3-37 | 6Р13РФ3 |
| Класс точности по ГОСТ 8-82 | Н | Н |
| Размеры рабочей поверхности стола (длина х ширина), мм | 400 х 1600 | 400 х 1600 |
| Максимальная нагрузка на стол (по центру), кг | 300 | 300 |
| Число Т-образных пазов Размеры Т-образных пазов | 3 | 3 |
| Наибольшее продольное перемещение стола (X), мм | 1000 | 1000 |
| Наибольшее поперечное перемещение стола (Y), мм | 400 | 400 |
| Наибольшее вертикальное установочное перемещение стола, мм | 420 | 380 |
| Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм | 500 | 500 |
| Наименьшее расстояние от задней кромки стола до направляющих станины, мм | 100 | 100 |
| Расстояние от торца шпинделя до рабочей поверхности стола, мм | 70..490 | 70..450 |
| Наибольшее вертикальное перемещение ползуна (Z), мм | 250 | — |
| Пределы рабочих подач. Продольных, поперечных, вертикальных, мм/мин | 3..4800 | 20..1200 |
| Скорость быстрого перемещения стола и ползуна, мм/мин | 4800 | 2400 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола мм | 70…490 | 70…450 |
| Подача за один импульс, мм | 0,01 | 0,01 |
| Точность позиционирования по оси X, мм | 0,065 |
| Точность позиционирования по оси Y, Z, мм | 0,040 |
| Наибольший диаметр сверления, мм | 30 |
| Наибольший диаметр концевой фрезы, мм | 40 |
| Наибольший диаметр торцевой фрезы, мм | 125 |
| Количество шпинделей | 1 | 6 |
| Частота вращения шпинделя, об/мин | 40…2000 | 40…2000 |
| Количество скоростей шпинделя | 18 | 18 |
| Наибольший крутящий момент, кгс.м | 62,8 |
| Конец шпинделя | ГОСТ 836-72, 7:24 |
| Тип ЧПУ | Н33-2М | Н33-1М |
| Способ задания размеров | В приращениях | В приращениях |
| Виды интерполяции | Линейная Круговая | Линейная Круговая |
| Число одновременно управляемых координат при линейной / при круговой интерполяции | 3/2 | 3/2 |
| Количество электродвигателей на станке | 8 |
| Электродвигатель привода главного движения, кВт (об/мин) | 7,5 (1450) | 7,5 |
| Электроприводы подачи по осям X, Y, Z, кВт | 2,2 | Шаговый |
| Электропривод наладочного перемещения консоли, кВт | 2,2 |
| Электропривод зажима инструмента, кВт | 0,18 | — |
| Электропривод насоса охлаждения, кВт | 0,12 |
| Электродвигатель насоса дсмазки, кВт | 0,27 |
| Суммарная мощность электродвигателей, кВт | 16,87 |
| Габариты станка, мм | 3450 х 3970 х 2965 | 3200 х 2500 х 2450 |
| Масса станка, кг | 4450 | 6900 |
