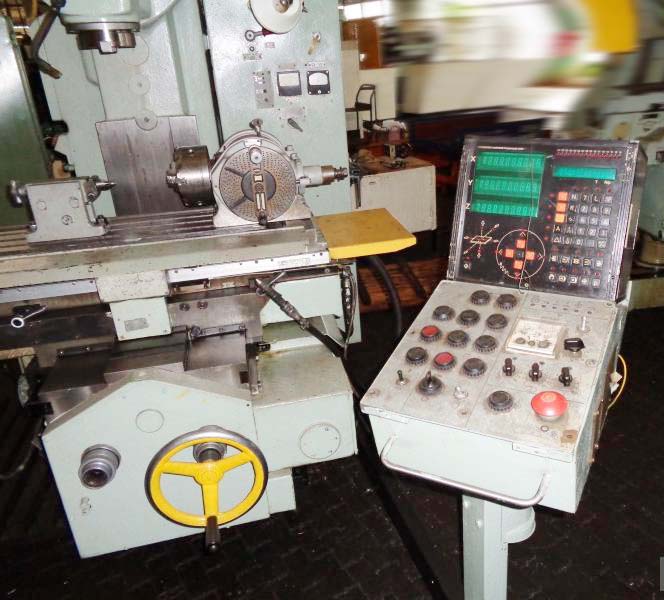

Вертикально-фрезерный станок 6Д12Ф20

По запросу

Вертикально-фрезерный станок 6Д12Ф20 относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 320 х 1250, Дмитров. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Вертикально-фрезерный станок 6Д12Ф20: описание и характеристики

Вертикально-фрезерный станок 6Д12Ф20 относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 320 х 1250, Дмитров.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	6Д12Ф20 \| 6Т12Ф20 \| 6Т13Ф20
Размеры поверхности стола, мм	1250 х 320 \| 1250 х 320 \| 1600 х 400
Наибольшая масса обрабатываемой детали, кг	400 \| 400 \| 630
Наибольший продольный (X), поперечный (Y), вертикальный ход (Z) стола, мм	900/ 320/ 400 \| 800/ 270/ 420 \| 1000/ 340/ 430
Расстояние от торца шпинделя до поверхности стола, мм	50..450 \| 30..450 \| 70..500
Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм	380 \| 350 \| 420
Наибольший диаметр фрезы при черновой обработке, мм	160 \| 160 \| 200
Наибольший диаметр сверла, мм	30 \| 30
Частота вращения шпинделя, об/мин	20..2000 \| 31,5..1600 \| 31,5..1600
Количество скоростей шпинделя	21 \| 18 \| 18
Перемещение пиноли (гильзы) шпинделя, мм	80 \| 70 \| 80
Перемещение пиноли шпинделя на одно деление лимба, мм	0,05 \| 0,05
Перемещение пиноли шпинделя на один оборот лимба, мм	4 \| 4
Угол поворота шпиндельной головки, град	±45° \| ±45° \| ±45°
Конец шпинделя ГОСТ 24644-81, ряд 4, исполнение 6	50 \| 50 \| 50
Пределы продольных и поперечных подач стола (X, Y), мм/мин	100..2000 \| 5..4000
Пределы вертикальных подач стола (Z), мм/мин	100..1000 \| 1,7..1330
Количество подач стола (продольных, поперечных, вертикальных)	Б/с \| 22 \| 22
Скорость быстрых перемещений (продольных (X)/ поперечных (Y)/ вертикальных (Z)), м/мин	4/ 4/ 1,330 \| 4/ 4/ 1,330 \| 4/ 4/ 1,330
Перемещение стола на одно деление лимба (продольное (X), поперечное (Y), вертикальное (Z)), мм	0,05 \| 0,05
Перемещение стола на один оборот лимба (продольное (X)/ поперечное (Y)/ вертикальное (Z)), мм	6/ 6/ 2 \| 6/ 6/ 2
Наибольшее допустимое усилие резания (продольное (X)/ поперечное (Y)/ вертикальное (Z)), кН	15/ 12/ 5 \| 20/ 12/ 8
Выключающие упоры подачи (продольной, поперечной, вертикальной)	Есть \| Есть
Блокировка ручной и механической подач (продольной, поперечной, вертикальной)	Есть \| Есть
Блокировка раздельного включения подач	Есть \| Есть
Торможение шпинделя	Есть \| Есть
Предохранительная муфта от перегрузок	Есть \| Есть
Автоматическая прерывистая подача	Есть \| Есть
Количество управляемых/ одновременно управляемых координат	3/ 1 \| 3/ 1 \| 3/ 1
Число записываемых кадров	99 \| 98 \| 98
Дискретность, мм	0,005 \| 0,005
Масса, кг	15 \| 15
Число записываемых кадров	99 \| 99 \| 99
Дискретность, мм	0,010 \| 0,010 \| 0,010
Масса, кг	8 \| 8 \| 8
Тип датчиков	Линейные фотоэл.
Количество электродвигателей на станке	8 \| 6 \| 6
Электродвигатель главного движения, кВт (об/мин)	5,5 (1450) \| 7,5 \| 11
Электродвигатель привода подач, Н*м (об/мин)	37 (2000) \| 23 \| 47
Электродвигатель привода гидростанции, кВт (об/мин)	1,1 (920) \| 1,1 \| 3
Электродвигатель зажима инструмента, кВт (об/мин)	0,18 (1365) \| 0,25 \| 0,25
Электродвигатель насоса СОЖ, кВт (об/мин)	0,12 (2700) \| 0,12 \| 0,12
Электродвигатель насоса смазки, кВт (об/мин)	0,25 (1380) \| 0,25 \| 0,25
Суммарная мощность всех электродвигателей, кВт	13,48 \| 8,05 \| 11,55
Габариты станка (длина ширина высота), мм	2650 х 2200 х 2290 \| 2750 х 2575 х 2500 \| 2570 2252 2430
Масса станка, кг	3280 \| 3750 \| 4300
