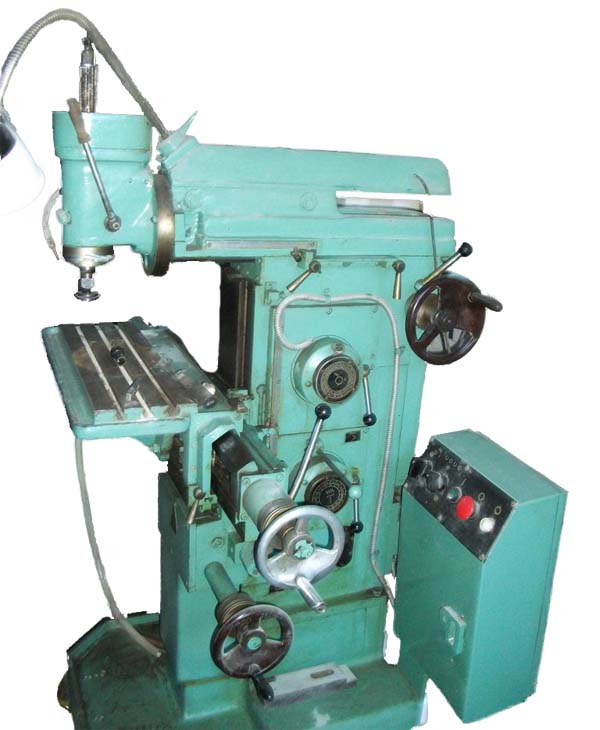

Универсальный фрезерный станок 675

По запросу

Универсальный фрезерный станок 675 относится к группе «Универсальные и инструментальные фрезерные станки». Основные справочные параметры: 200 х 630, Одесса. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Универсальный фрезерный станок 675: описание и характеристики

Универсальный фрезерный станок 675 относится к группе «Универсальные и инструментальные фрезерные станки». Основные справочные параметры: 200 х 630, Одесса.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	675 \| 6А75в \| 6А75ВФ1 \| 6Б75в \| 6Б75ВФ1
Класс точности по ГОСТ 8-82	Н, П \| В \| В \| В \| В
Размеры вертикального стола (основного), мм	200 х 500 \| 200 х 500 \| 200 х 500 \| 200 х 500 \| 200 х 500
Размеры горизонтального (углового) стола, мм	200 х 630 \| 200 х 630 \| 200 х 630 \| 200 х 630 \| 200 х 630
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола, мм	80..380 \| 80..450 \| 80..450 \| 80..450 \| 80..450
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм	0..300 \| 35..405 \| 35..405 \| 90..460 \| 90..460
Наибольший продольный ход стола (X), мм	320 \| 320 \| 320 \| 320 \| 320
Наибольший вертикальный ход стола (Z), мм	300 \| 320 \| 320 \| 320 \| 320
Наибольший поперечный ход шпиндельной бабки (Y), мм	300 \| 200 \| 200 \| 200 \| 200
Цена деления лимбов, мм	0,05 \| 0,02 \| 0,02 \| 0,01 \| 0,01
Частота вращения горизонтального шпинделя, об/мин	50..1600 \| 40..2000 40..2000 40..2240 40..2240 \| 40..2000 \| 40..2240 \| 40..2240
Частота вращения вертикального шпинделя, об/мин	63..2000 \| 40..2000 40..2000 40..2240 40..2240 \| 40..2000 \| 40..2240 \| 40..2240
Количество скоростей шпинделей	16 \| Б/с \| Б/с \| 32 \| 32
Наибольший допустимый крутящий момент на горизонтальном шпинделе, Нм	214
Наибольший допустимый крутящий момент на вертикальном шпинделе, Нм	155 \| 110 \| 110
Наибольшее осевое перемещение вертикального шпинделя, мм	60 \| 60 \| 60 \| 60 \| 60
Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус	±90° \| ±90° \| ±90° \| ±90° \| ±90°
Конус горизонтального и вертикального шпинделей	Морзе 4 \| Морзе 4 \| Морзе 4 \| Морзе 4 \| Морзе 4
Пределы продольных и вертикальных подач стола (X, Z), мм/мин	12,5..400 \| 8..400 (Б/с) \| 8..400 (Б/с) \| 10..600 \| 10..600
Ускоренный ход стола, мм/мин	935 \| 935 \| 935 \| 1200 \| 1200
Количество подач стола	16 \| Б/с \| Б/с \| Б/с \| Б/с
Цена деления лимбов, мм	0,02 \| 0,02
Пределы поперечных подач шпиндельной бабки (Y), мм/мин	12,5..400 \| 8..400 \| 8..400 \| 10..600 \| 10..600
Количество подач шпиндельной бабки	16 \| Б/с \| Б/с \| Б/с \| Б/с
Наибольшее усилие подач шпиндельной бабки, Н	5000
Тип устройств индикации	— \| — \| Ф5071 + Ф5076 \| — \| Ф5071 + Ф5076
Число отображаемых координат	— \| — \| 2 (X — стол, Y — шпиндель) \| — \| 2 (X — стол, Y — шпиндель)
Разрешающая способность, мм	— \| — \| 0,002 \| — \| 0,002
Количество электродвигателей на станке, кВт	3 \| 3 \| 3 \| 3
Электродвигатель главного привода, кВт (об/мин)	1,5 \| 1,5 (1420) \| 1,5 (1420) \| 1,5 (1500) \| 1,5 (1500)
Электродвигатель привода подач, кВт (об/мин)	0,5 (1410) \| 0,5 (1410) \| 0,37 (3000) \| 0,37 (3000)
Электродвигатель привода насоса охлаждения, кВт	0,12 \| 0,12 \| 0,12 \| 0,12 \| 0,12
Суммарная мощность электродвигателей, кВт	1,62 \| 2,12 \| 2,12 \| 1,99 \| 1,99
Габариты станка (длина х ширина х высота), мм	1110 х 1170 х 1650 \| 1280 х 1170 х 1750 \| 1280 х 1170 х 1750 \| 1520 х 1250 х 1695 \| 1520 х 1250 х 1695
Масса станка, кг	1100 \| 1431 \| 1433 \| 1452
