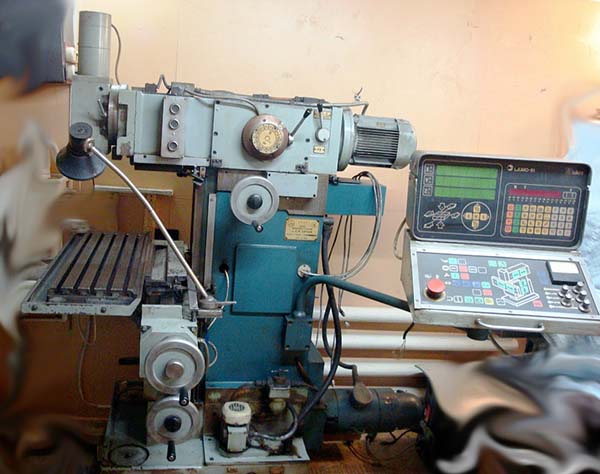

Универсальный фрезерный станок 6720ВФ2
По запросу
Универсальный фрезерный станок 6720ВФ2 относится к группе «Универсальные и инструментальные фрезерные станки». Основные справочные параметры: 200 х 630, Одесса. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Универсальный фрезерный станок 6720ВФ2: описание и характеристики
Универсальный фрезерный станок 6720ВФ2 относится к группе «Универсальные и инструментальные фрезерные станки». Основные справочные параметры: 200 х 630, Одесса.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 6720ВФ2 |
| Класс точности по ГОСТ 8-82 | В | В |
| Размеры горизонтального (углового) стола, мм | 250 х 800 | 200 х 630 |
| Размеры вертикального (основного) стола, мм | 200 х 500 | 200 х 500 |
| Максимальная масса обрабатываемой детали, кг | 300 | 300 |
| Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола, мм | 80..450 |
| Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм | 22..392 |
| Наибольший продольный ход стола (X), мм | 320 | 320 |
| Наибольший поперечный ход шпиндельной бабки (Y), мм | 250 | 200 |
| Наибольший вертикальный ход стола (Z), мм | 320 | 320 |
| Предельные размеры устанавливаемой заготовки на горизонтальном столе (д.ш.в), мм | 700 х 200 х 300 | 700 х 200 х 300 |
| Наибольший диаметр режущей части торцовой фрезы, мм | 63 |
| Наибольший диаметр режущей части сверла, мм | 24 |
| Дискретность задания перемещений, мм | 0,001 |
| Точность одностороннего позиционирования вертикального стола и шпиндельной бабки по осям X, Y, Z, мм | 26/ 32/ 26 |
| Количество управляемых осей координат/ одновременно управляемых, мм | 3/ 1 |
| Частота вращения горизонтального шпинделя, об/мин | 40..2240 | 40..2240 |
| Частота вращения вертикального шпинделя, об/мин | 40..2240 | 40..2240 |
| Количество скоростей шпинделей | 32 | 32 |
| Наибольший допустимый крутящий момент на горизонтальном шпинделе, кНм | 0,2 |
| Наибольший допустимый крутящий момент на вертикальном шпинделе, кНм | 0,2 |
| Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус | ±90° | ±90° |
| Конус горизонтального и вертикального шпинделей | 40 АТ4 | Морзе 4 |
| Пределы продольных и вертикальных подач стола (X, Z) и шпиндельной бабки (Y), мм/мин | 10..1000 | 10..1000 |
| Ускоренный ход стола, мм/мин | 1200 | 1200 |
| Количество подач стола | б/с |
| Пределы подач шпиндельной бабки (Y), мм/мин | 10..1000 |
| Количество подач шпиндельной бабки | б/с |
| Количество электродвигателей на станке, кВт | 6 | 6 |
| Электродвигатель главного привода, кВт | 2,2 (М1) | 1,5 |
| Электродвигатель привода подач стола, бабки, суппорта, кВт | (М4) | 0,55 |
| Электродвигатель зажима инструмента в вертикальном шпинделе, кВт | (М5) | 0,024 |
| Электродвигатель зажима инструмента в горизонтальном шпинделе, кВт | (М6) | 0,024 |
| Электродвигатель системы смазки, кВт | (М3) | 0,09 |
| Электродвигатель привода насоса охлаждения, кВт | (М2) | 0,12 |
| Суммарная мощность электродвигателей, кВт | 3,31 | 2,098 |
| Габариты станка (длина х ширина х высота), мм | 3700 х 1975 х 1580 | 1530 х 1450 х 1800 |
| Масса станка, кг | 1470 | 1550 |
