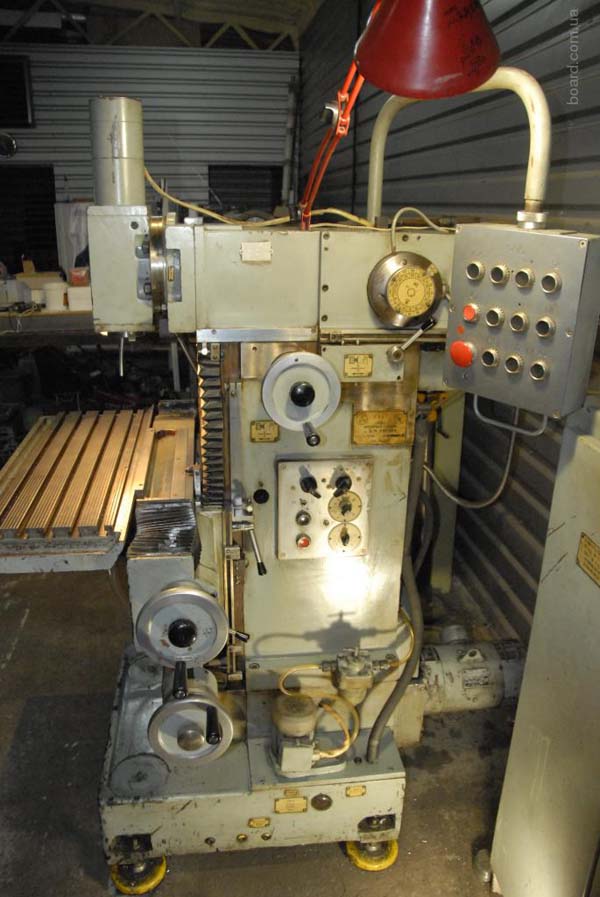

Универсальный фрезерный станок 6720В

По запросу

Универсальный фрезерный станок 6720В относится к группе «Универсальные и инструментальные фрезерные станки». Основные справочные параметры: 200 х 630, Одесса. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Универсальный фрезерный станок 6720В: описание и характеристики

Универсальный фрезерный станок 6720В относится к группе «Универсальные и инструментальные фрезерные станки». Основные справочные параметры: 200 х 630, Одесса.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	СФ676 \| 675П \| 6В75 \| 6720В
Класс точности по ГОСТ 8-82	Н \| П \| Н \| В
Размеры горизонтального (углового) стола, мм	250 х 800 \| 200 х 630 \| 200 х 630 \| 200 х 630
Размеры вертикального стола, мм	250 х 630 \| 200 х 500 \| 195 х 550 \| 200 х 500
Максимальная масса обрабатываемой детали, кг	100 \| 300
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола, мм	80..460 \| 80..380 \| 70..360 \| 80..450
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм	0..380 \| 0..300 \| 22..312 \| 22..392
Наибольший вылет оси вертикального шпинделя, мм	125..375 \| 130..330
Наибольший продольный ход стола (X), мм	450 \| 320 \| 250 \| 320
Наибольший ход шпиндельной бабки (Y), мм	300 \| 200 \| 150 \| 200
Наибольший вертикальный ход стола (Z), мм	380 \| 300 \| 290 \| 320
Предельные размеры устанавливаемой заготовки на горизонтальном столе (д.ш.в), мм	700 х 200 х 300
Цена деления лимбов, мм	0,05 \| 0,05 \| 0,025
Частота вращения горизонтального шпинделя, об/мин	50..1630 \| 50..1600 95..1650 40..2240 \| 95..1650 \| 40..2240
Частота вращения вертикального шпинделя, об/мин	63..2040 \| 63..2000 110..1860 40..2240 \| 110..1860 \| 40..2240
Количество скоростей шпинделей	16 \| 16 \| 6 \| 32
Наибольший допустимый крутящий момент на горизонтальном шпинделе, Нм	148 \| 214
Наибольший допустимый крутящий момент на вертикальном шпинделе, Нм	120 \| 155
Наибольшее осевое перемещение вертикального шпинделя, мм	80 \| 60 \| 60
Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус	±90° \| ±90° \| ±45° \| ±90°
Конус горизонтального и вертикального шпинделей	40АТ5 \| Морзе 4 \| Морзе 4 \| Морзе 4
Пределы продольных и вертикальных подач стола (X, Z), мм/мин	13..395 \| 12,5..400 \| 17,5..178 \| 10..1000
Ускоренный ход стола, мм/мин	935 \| 935 \| нет \| 1200
Количество подач стола	16 \| 16 \| 6 \| б/с
Наибольшее усилие подач стола, Н	5000 \| 5000
Пределы подач шпиндельной бабки (Y), мм/мин	13..395 \| 12,5..400 \| нет \| 10..1000
Количество подач шпиндельной бабки	16 \| 16 \| — \| б/с
Наибольшее усилие подач шпиндельной бабки, Н	5000 \| 5000
Количество электродвигателей на станке, кВт	2 \| 2 \| 2 \| 6
Электродвигатель главного привода, кВт	3 \| 1,5 \| 1,7 \| 1,5
Электродвигатель привода стола, бабки, суппорта, кВт	— \| — \| — \| 0,55
Электродвигатель зажима инструмента горизонтального и вертикального шпинделей, кВт	— \| — \| — \| 0,024
Электродвигатель системы смазки, кВт	— \| — \| — \| 0,09
Электродвигатель привода насоса охлаждения, кВт	0,12 \| 0,12 \| 0,12 \| 0,12
Суммарная мощность электродвигателей, кВт	3,12 \| 1,62 \| 1,82 \| 2,098
Габариты станка (длина х ширина х высота), мм	1200 х 1240 х 1780 \| 1110 х 1170 х 1650 \| 1150 х 1100 х 1600 \| 1530 х 1450 х 1800
Масса станка, кг	1050 \| 1100 \| 855 \| 1550
