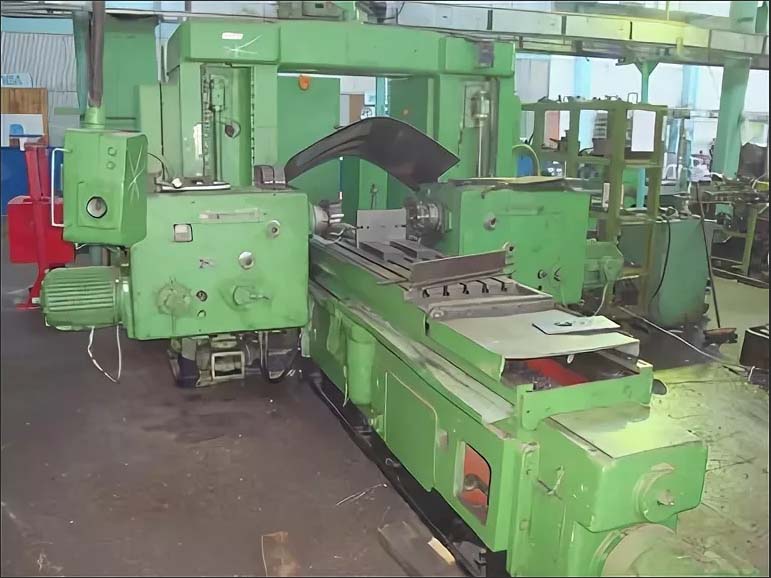

Продольно-фрезерный станок 6605
По запросу
Продольно-фрезерный станок 6605 относится к группе «Продольно-фрезерные станки». Основные справочные параметры: 500 х 1600, Горький. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Продольно-фрезерный станок 6605: описание и характеристики
Продольно-фрезерный станок 6605 относится к группе «Продольно-фрезерные станки». Основные справочные параметры: 500 х 1600, Горький.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 6605 | 6г605 | 6606 | 6г606 |
| Число вертикальных шпинделей | — | — | 1 | 1 |
| Число горизонтальных шпинделей | 2 | 2 | 2 | 2 |
| Расстояние от торца вертикального шпинделя до поверхности стола, мм | — | — | 15..800 | 760 |
| Расстояние от оси горизонтального шпинделя до поверхности стола, мм | 25..600 | 25..600 | 25..560 | 25..560 |
| Расстояние между между торцами горизонтальных шпинделей, мм | 340..740 | 340..740 | 470..870 |
| Наибольшие размеры обрабатываемого изделия, мм | 500 х 500 х 1600 | 500 х 500 х 1600 |
| Наибольшая масса обрабатываемой заготовки, кг | 1500 | 1500 | 2500 |
| Размеры рабочей поверхности стола, мм | 500 х 1600 | 500 х 1600 | 630 х 2000 | 630 х 2000 |
| Наибольший ход стола, мм | 1600 | 1600 | 2000 | 2000 |
| Число подач стола | Б/с | Б/с | Б/с | Б/с |
| Диапазон подач стола, мм/мин | 10..1500, 20..3000 | 5..4000 | 10..750, 750..3000 |
| Ускоренное перемещение стола, мм/мин | 6000 | 8000 | 4500 | 6000 |
| Частота вращения шпинделей, об/мин | 16..1600 | 20..2000 | 16..1600 | 20..2000 |
| Количество скоростей шпинделя | 21 | 21 | 21 | 21 |
| Число подач шпиндельных бабок и гильзы шпинделя | Б/с | Б/с | Б/с | Б/с |
| Диапазон подач шпиндельных бабок и гильзы шпинделя, мм/мин | 10..750 | 8..2000 | 10..750 | 5..4000 |
| Скорость быстрого (установочного) перемещения бабок, м/мин | 1200 | 2500 | 1200 | 2000 |
| Перемещение шпиндельных бабок от руки | есть | есть | есть | есть |
| Перемещение шпинделя на обно деление лимба, мм | 0,05 | 0,05 | 0,05 | 0,05 |
| Перемещение шпинделя на один оборот лимба, мм | 0,6 | 0,6 | 0,6 | 0,6 |
| Размер конуса шпинделя по ГОСТ 836-47 | № 3 | № 3 | № 3 | № 3 |
| Конец шпинделя по ГОСТ 24644-81 | 50 |
| Ход гильзы шпинделя (ручное перемещение), мм | 200 | 200 | 200 | 200 |
| Угол поворота горизонтальной шпиндельной бабки, град | — | — | — | — |
| Угол поворота вертикальной шпиндельной бабки, град | — | — | — | — |
| Наибольший крутящий момент на шпинделе станка, кНм | 1,9 |
| Скорость установочного перемещения поперечины (траверсы), мм/мин | — | — | 720 |
| Количество электродвигателей на станке | 7 | 9 | 10 |
| Электродвигатель привода главного движения горизонтальных бабок, кВт (об/мин) | 7,5 х 2 | 15 х 2 (1500) | 10 х 3 | 18 |
| Электродвигатель привода главного движения вертикальной бабки, кВт (об/мин) | — | — | 22 |
| Электродвигатель привода подач стола, кВт (об/мин) | 2,8 пост.ток | 2,8 пост.ток | 3,2 пост.ток | 11 |
| Электродвигатель привода подач вертикальной бабки, кВт (об/мин) | — | — | 3,2 1500 об/мин | 3 |
| Электродвигатель приводов подач горизонтальных бабок, кВт (об/мин) | 2,1 | 3,4 | 3,2 (1700) | 3 |
| Электродвигатель перемещения поперечины (траверсы), кВт | — | — | 5,5 |
| Электродвигатель насоса гидростанции, кВт | 1,1 | 1,5 | 1,0 |
| Электродвигатель привода насоса смазки, кВт | — | 0,25 | — |
| Электродвигатель привода механизма зажима инструмента, кВт | — | 0,18 х 2 | — |
| Электродвигатель привода перемещения вертикальной фрезерной бабки, кВт | — | — | 1,5 |
| Электродвигатель насоса охлаждения, кВт | 0,18 | 0,18 | 0,18 | 0,18 |
| Электродвигатель механизма уборки стружки, кВт | 0,4 | 0,37 | 0,4 | 0,4 |
| Габаритные размеры (длина х ширина х высота), мм | 5400 х 3520 х 2330 | 5500 х 3740 х 2300 | 5850 х 4100 х 3600 | 6200 х 3800 х 3600 |
| Масса станка, кг | 13600 | 13950 | 22500 | 21900 |
