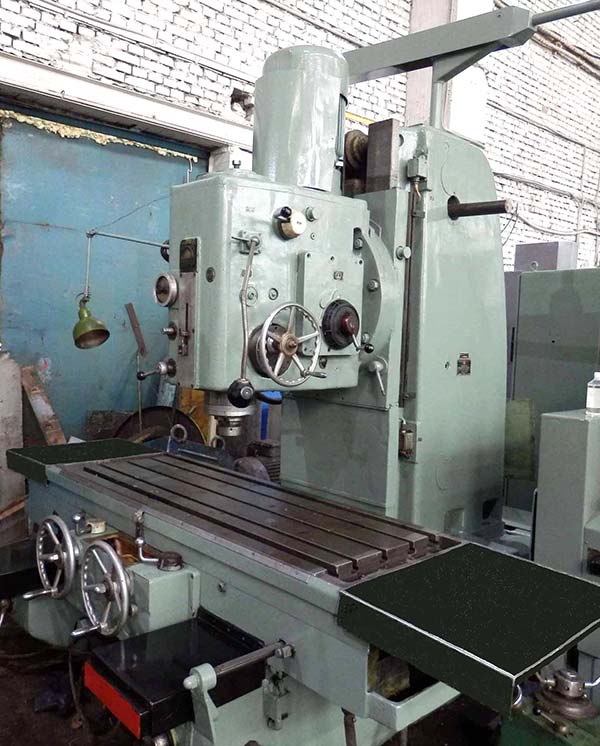

Бесконсольный фрезерный станок 654
По запросу
Бесконсольный фрезерный станок 654 относится к группе «Бесконсольные фрезерные станки». Основные справочные параметры: 630 х 1600, Ульяновск. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Бесконсольный фрезерный станок 654: описание и характеристики
Бесконсольный фрезерный станок 654 относится к группе «Бесконсольные фрезерные станки». Основные справочные параметры: 630 х 1600, Ульяновск.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 654 | 6540 | 6550 |
| Размеры поверхности стола, мм | 630 х 1600 | 400 х 1000 | 500 х 1250 |
| Расстояние от торца шпинделя до поверхности стола, мм | 100..750 | 100..530 | 100..630 |
| Расстояние от оси шпинделя до вертикальных направляющих (вылет), мм | 640 | 430 | 530 |
| Наибольшее перемещение стола в продольном направлении, мм | 1250 | 800 | 1000 |
| Наибольшее перемещение стола в поперечном направлении, мм | 600 | 400 | 500 |
| Вертикальное перемещение бабки, мм | 650 | 430 | 530 |
| Наибольшая масса обрабатываемой детали, кг | 2000 |
| Диаметр шпинделя по нижним подшипникам, мм | 105 | 105 |
| Частота вращения шпинделя, об/мин | 25..1250 | 31,5..1600 | 31,5..1600 |
| Количество скоростей шпинделя | 18 | 18 | 18 |
| Ход гильзы шпинделя | 100 | 120 | 120 |
| Скорость подачи бабки, мм/мин | 4..480 | 4..800 | 4..800 |
| Скорость установочного вертикального перемещения бабки, м/мин | 0,8 | 0,8 | 0,8 |
| Наибольший крутящий момент на шпинделе, кгс*м | 214 | 17180 | 22900 |
| Наибольшее усилие резания, допускаемое механизмом подачи бабки, кгс | 1500 | 1100 | 1610 |
| Наибольший угол поворота шпиндельной бабки, град | ±30° | нет | нет |
| Цена деления шкалы поворота шпиндельной бабки, мин | 30 | нет | нет |
| Конус отверстия шпинделя | Морзе 3 | Морзе 3 | Морзе 3 |
| Конец шпинделя | №3 ГОСТ 836-62 | №3 ГОСТ 836-62 | №3 ГОСТ 836-62 |
| Цена деления лимба поперечного перемещения, мм | 0,05 | 0,02 | 0,02 |
| Цена деления лимба продольного перемещения, мм | 0,05 | 0,02 | 0,02 |
| Пределы продольных подач стола (б/с регулирование)(X), мм/мин | 10..1200 | 10..2000 | 10..2000 |
| Пределы поперечных подач стола (б/с регулирование) (Y), мм/мин | 10..1200 | 10..2000 | 10..2000 |
| Скорость быстрых перемещений стола продольных и поперечных, м/мин | 2,0 | 3,0 | 3,0 |
| Наибольшее усилие резания, допускаемое механизмом подачи стола, продольное, кгс | 2000 | 2600 | 3000 |
| Наибольшее усилие резания, допускаемое механизмом подачи стола, поперечное, кгс | 2000 | 2700 | 3100 |
| Количество электродвигателей на станке | 4 | 4 | 4 |
| Электродвигатель привода главного движения, кВт | 13 | 7,5 | 10 |
| Электродвигатель постоянного тока привода подач стола и бабки, кВт | 4,5 | 2,2 | 2,2 |
| Электродвигатель насоса смазки, кВт | 0,27 | 0,4 | 0,4 |
| Электродвигатель насоса охлаждения, кВт | 0,12 | 0,12 | 0,12 |
| Суммарная мощность установленных на станке электродвигателей, кВт | 17,89 |
| Габаритные размеры (длина х ширина х высота), мм | 3165 х 2890 х 3120 | 2507 х 2562 х 2785 | 2795 х 3200 х 2960 |
| Масса станка, кг | 11600 | 8000 | 12500 |
