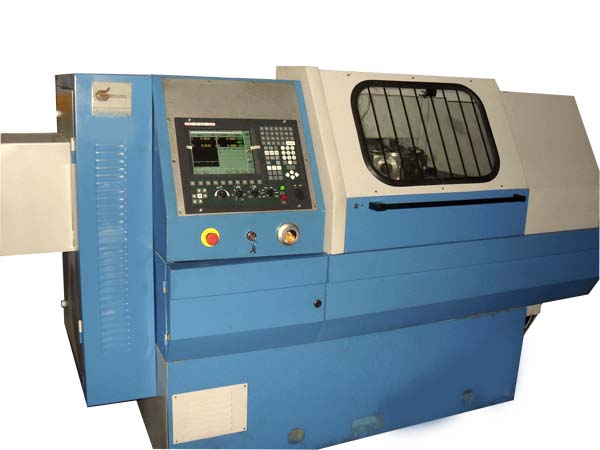

Токарно-револьверный станок 1В340Ф30
По запросу
Токарно-револьверный станок 1В340Ф30 относится к группе «Токарно-револьверные станки». Основные справочные параметры: Ø 400, Бердичев. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарно-револьверный станок 1В340Ф30: описание и характеристики
Токарно-револьверный станок 1В340Ф30 относится к группе «Токарно-револьверные станки». Основные справочные параметры: Ø 400, Бердичев.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1В340Ф30 |
| Обозначение системы ЧПУ | НЦ-31 |
| Наибольший диаметр обрабатываемого изделия над станиной, мм | 400 |
| Наибольший диаметр обрабатываемого прутка на переднем зажиме, мм | 50 |
| Наибольший диаметр обрабатываемого прутка в зажимной и подающей трубе, мм | 40 |
| Наибольшая длина изделия устанавливаемого в центрах (РМЦ), мм | 120 |
| Мощность двигателя главного движения, кВт | 6 |
| Количество рабочих скоростей шпинделя | 12 |
| Пределы чисел оборотов шпинделя, об/мин | 45…2000 |
| Частота вращения шпинделя в I диапазоне, об/мин | 45…1400 |
| Частота вращения шпинделя во II диапазоне, об/мин | 63…2000 |
| Пределы чисел оборотов шпинделя (обратное вращение), об/мин | 45…250 |
| Конец шпинделя фланцевый по ГОСТ 12595-75 | 1-6Ц |
| Наибольший крутящий момент на шпинделе не менее, Нм (кг*м) | 40 |
| Наибольшее перемещение револьверного суппорта: продольное (Z) / поперечное (X), мм | 310/ 110 |
| Диапазон скоростей продольных и поперечных подач револьверного суппорта, мм/мин | 1..2500 |
| Число подач револьверного суппорта | б/с |
| Скорость быстрых продольных/ поперечных ходов, м/мин | 10/ 5 |
| Диапазон скоростей продольных и поперечных подач отрезного суппорта, мм/мин | 5..600 |
| Число подач отрезного суппорта | б/с |
| Скорость быстрых ходов отрезного суппорта, м/мин | 8 |
| Количество позиций (инструментов) в револьверной головке | 8 |
| Наибольшее усилие продольных/ поперечных подач, кгс | 600/ 300 |
| Число координат | 2 |
| Количество одновременно управляемых координат | 2 |
| Дискретность задания координат в продольном/ поперечном направлении (дискретность задания по оси Z, X) | 0,001 |
| Количество электродвигателей на станке, кВт | 6 |
| Электродвигатель главного привода, кВт | 6 |
| Электродвигатель продольных подач, кВт | 1,5 |
| Электродвигатель поперечных подач, кВт | 1,5 |
| Электродвигатель станции смазки, кВт | 0,37 |
| Электродвигатель гидростанции, кВт | 2,2 |
| Электродвигатель насоса охлаждения, кВт | 0,12 |
| Суммарная мощность электродвигателей, кВт | 11,69 |
| Габаритные размеры станка с ЧПУ (длина, ширина, высота), мм | 2840 1770 1670 |
| Масса станка с ЧПУ, кг | 3600 |
