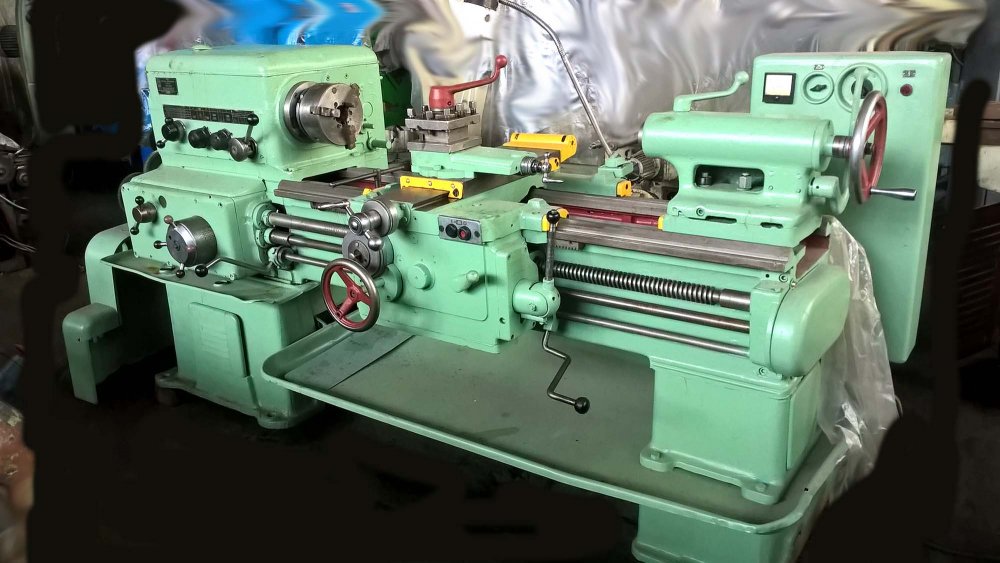

Токарный станок 1К62Б
По запросу
Токарный станок 1К62Б относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 400, Москва. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок 1К62Б: описание и характеристики
Токарный станок 1К62Б относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 400, Москва.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1К62 | 1К62Б | 1К625 |
| Класс точности по ГОСТ 8-82 | Н | П | Н |
| Наибольший диаметр заготовки над станиной, мм | 400 | 400 | 500 |
| Наибольший диаметр заготовки над суппортом, мм | 220 | 220 | 260 |
| Наибольшая длина заготовки (РМЦ), мм | 750, 1000, 1500 | 710, 1000, 1400 | 1000, 1400, 2000 |
| Наибольшая длина обтачивания, мм | 640, 930, 1330 | 640, 930, 1330 | 925, 1325, 1920 |
| Расстояние от линии центров до плоской направляющей станины (Высота центров), мм | 215 | 215 | 240 |
| Расстояние от линии центров до кромки резцедержателя, мм | 240 | 240 | 268 |
| Наибольшая масса заготовки в патроне, кг | 500 |
| Наибольшая масса заготовки в центрах, кг | 1500 |
| Диаметр сквозного отверстия в шпинделе, мм | 47 | 47 | 47 |
| Наибольший диаметр прутка, мм | 45 | 45 | 45 |
| Число ступеней частот прямого вращения шпинделя | 24 | 24 | 24 |
| Частота прямого вращения шпинделя, об/мин (число скоростей) | 12,5..2000 (24) | 12,5..2000 (24) | 12,5..2000 (24) |
| Число ступеней частот обратного вращения шпинделя | 12 | 12 | 12 |
| Частота обратного вращения шпинделя, об/мин | 19..2420 | 19..2420 | 19..2420 |
| Размер внутреннего конуса в шпинделе, М | Морзе 6 | Морзе 6 | Морзе 6 |
| Конец шпинделя по ГОСТ 12593-72 | 6К | 6К | 6К |
| Наибольшая длина хода каретки, мм | 640, 930, 1330 | 640, 930, 1330 | 930, 1330, 1920 |
| Наибольший поперечный ход суппорта, мм | 250 | 250 | 350 |
| Число ступеней продольных подач | 49 | 49 | 49 |
| Пределы продольных рабочих подач суппорта, мм/об | 0,07..4,16 (49) | 0,07..4,16 (49) | 0,07..4,16 (49) |
| Число ступеней поперечных подач | 49 | 49 | 49 |
| Пределы рабочих подач поперечных, мм/об | 0,035..2,08 (49) | 0,035..2,08 (49) | 0,035..2,08 (49) |
| Скорость быстрых перемещений суппорта, продольных, м/мин | 3,4 | 3,4 | 3,4 |
| Скорость быстрых перемещений суппорта, поперечных, м/мин | 1,7 | 1,7 | 1,7 |
| Количество нарезаемых резьб метрических | 44 | 44 | 44 |
| Пределы шагов нарезаемых резьб метрических, мм (число резьб) | 1..192 | 1..192 | 1..192 |
| Количество нарезаемых резьб дюймовых | 38 | 38 | 38 |
| Пределы шагов нарезаемых резьб дюймовых, число ниток на дюйм (число резьб) | 24..2 (38) | 24..2 (38) | 24..2 (38) |
| Количество нарезаемых резьб модульных | 20 | 20 | 20 |
| Пределы шагов нарезаемых резьб модульных, модуль (число резьб) | 0,5..48 (20) | 0,5..48 (20) | 0,5..48 (20) |
| Количество нарезаемых резьб питчевых | 37 | 37 | 37 |
| Пределы шагов нарезаемых резьб питчевых, питч (число резьб) | 96..1 (37) | 96..1 (37) | 96..1 (37) |
| Число резцов в резцедержателе | 4 | 4 | 4 |
| Высота от опорной поверхности резцов до линии центров, мм | 25 | 25 | 30 |
| Наибольшие размеры державки резца, мм | 25 × 25 | 25 × 25 | 30 × 30 |
| Наибольший угол поворота, град | -65°..+90° | -65°..+45° | ±90° |
| Цена деления шкалы поворота, град | 1° | 1° | 1° |
| Наибольший ход резцовых салазок (верхнего суппорта), мм | 140 | 140 | 160 |
| Цена деления лимба, мм | 0,05 | 0,05 | 0,05 |
| Посадочный конус в пиноли | Морзе 5 | Морзе 5 | Морзе 5 |
| Наибольшее перемещение пиноли, мм | 200 | 200 | 200 |
| Цена деления лимба перемещения пиноли, мм | 0,05 | 0,05 | 0,05 |
| Наибольшее поперечное смещение бабки, мм | ±15 | ±15 | ±15 |
| Количество электродвигателей на станке | 4 | 4 | 4 |
| Мощность электродвигателя главного привода, кВт | 10 | 10 | 10 |
| Тип электродвигателя главного привода | АО2-52-4Ф | АО2-52-4С2 | АО2-52-4Ф |
| Мощность электродвигателя быстрых перемещений, кВт | 0,8 | 0,8 | 0,8 |
| Тип электродвигателя быстрых перемещений | АОЛ2-12-4Ф | АОЛ2-12-4С1 | АОЛ2-12-4Ф |
| Мощность электродвигателя гидростанции, кВт | 1,1 | 1,1 | 1,1 |
| Тип электродвигателя гидростанции | АОЛ2-22-6Ф | АОЛ2-21-4С2 | АОЛ2-22-6Ф |
| Мощность электродвигателя насоса охлаждения, кВт | 0,125 | 0,125 | 0,125 |
| Насос охлаждения (помпа) | ПА-22 | ПА-22 | ПА-22 |
| Габариты станка (длина ширина высота) (РМЦ = 1000), мм | 2812 × 1166 × 1324 | 2812 х 1166 х 1324 | 3212 × 1216 × 1349 |
| Масса станка (РМЦ = 1000), кг | 2140 | 2140 | 2410 |
