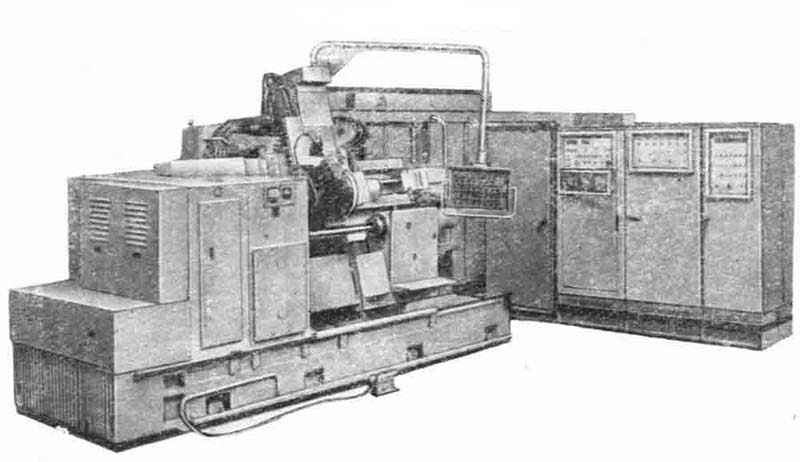

Специальный токарный станок 1Б732Ф3

По запросу

Специальный токарный станок 1Б732Ф3 относится к группе «Токарные многорезцовые и специальные станки». Основные справочные параметры: Ø 630, Москва. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Специальный токарный станок 1Б732Ф3: описание и характеристики

Специальный токарный станок 1Б732Ф3 относится к группе «Токарные многорезцовые и специальные станки». Основные справочные параметры: Ø 630, Москва.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	1Б732Ф3 \| 1П732рФ3 \| 1740РФ3 \| 1740РФ4
Класс точности по ГОСТ 8-82	Н \| Н \| Н \| Н
Наибольший диаметр заготовки устанавливаемой над станиной, мм	630 \| 630 \| 680 \| 680
Наибольший диаметр заготовки обрабатываемой над станиной, мм	630 \| 530
Наибольший диаметр обрабатываемой в патроне заготовки над суппортом, мм	40..400 \| 400 \| 400 \| 400
Диаметр отверстия в шпинделе, мм	72 \| 72 \| 72
Наибольший диаметр прутка, проходящего через отверстие в шпинделе, мм	70 \| 70 \| 70
Наибольшая длина обрабатываемого изделия, мм	300 \| 300 \| 400
Наибольшая длина изделия устанавливаемого в центрах, мм	1000, 1400, 2000 \| — \| 1000, 1500, 2000 \| 1500, 2000
Наибольший диаметр сверления в центре изделия, мм	40 \| 40
Высота оси центров от подошвы (основания) станка, мм	1160 \| 1160 \| 1160 \| 1160
Допустимая масса заготовки из стали, кг	1000, 1500, 2000 \| 1500, 2000
Система УЧПУ	У22-1 \| Н22-1м
Количество одновременно управляемых координат	2/2 \| 2/2 \| 2/2
Наличие оси С	нет \| нет \| нет \| есть
Количество рабочих скоростей шпинделя	21 \| 18 \| 4 ступени
Пределы чисел оборотов шпинделя, об/мин	25..1250 \| 25..1250 \| 16..1600 \| 0..2800
Центр шпинделя передней бабки по ГОСТ 25557-82	М100 АТ7 \| М100 АТ7 \| М100 АТ7
Конец шпинделя фланцевый по ГОСТ 12595-85, тип	А11М \| I-IIM
Наибольший допустимый крутящий момент на шпинделе, Н*м	5200
Дискретность задания перемещения продольного (Z)/ поперечного (X), мм	0,01/ 0,001
Наибольшее перемещение суппорта: продольное (Z)/ поперечное (X), мм	1440, 2026/ 385
Диапазон скоростей продольных подач (Z), мм/мин	1..10000 \| 1..10000
Диапазон скоростей поперечных подач (X), мм/мин (мм/об)	1..10000 \| 1..10000
Скорость быстрых продольных/ поперечных ходов, м/мин	10 \| 10
Количество позиций на поворотной резцедержке (число инструментов в револьверной головке)	12..16 \| 12
Наибольший ход пиноли задней бабки, мм	200
Конус в пиноли задней бабки	Морзе 6
Питающая сеть станка	~380В 50Гц \| ~380В 50Гц \| ~380В 50Гц \| ~380В 50Гц
Электродвигатель главного привода, кВт (об/мин)	40, 30, 22 (1460) \| 37 (1500) \| 37 \| 600
Электродвигатель подач по оси X, кВт	4
Электродвигатель подач по оси Z, кВт	5,5
Электродвигатель насоса охлаждения, кВт (об/мин)	0,6 (2800) \| 0,15
Электродвигатель восьмипозиционной инструментальной головки, кВт (об/мин)	0,75
Электродвигатель транспортера стружки, кВт (об/мин)	0,8 (1370) \| 0,75 (1500) \| 1,1
Электродвигатель насоса смазки коробки скоростей, кВт (об/мин)	0,6 (919) \| 0,55
Электродвигатель дозаторной смазки, кВт (об/мин)	0,4 (1400) \| 0,37 (1500)
Электродвигатель циркуляционной смазки, кВт (об/мин)	0,55 (1000)
Электродвигатель насоса гидростанции, кВт	3 (960) \| 7,5 (1440) \| 4
Электродвигатель подпитки, кВт	1,1 (1500)
Суммарная мощность станка, кВт	50,4 \| до 600
Габаритные размеры станка с ЧПУ (длина, ширина, высота), мм	4245; 4645; 5445 х 2140 х 2835 \| 3825 х 2320 х 2800 \| 4930; 5530 х 23100 х 3050
Масса станка с ЧПУ, кг	9600, 10600, 12100 \| 1050 \| 11600, 13100
