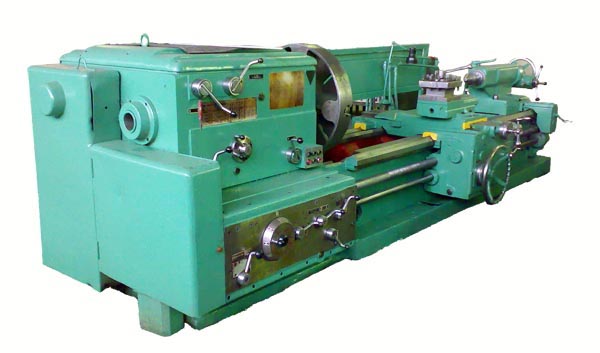

Токарный станок 1А64
По запросу
Токарный станок 1А64 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 800, Рязань. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок 1А64: описание и характеристики
Токарный станок 1А64 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 800, Рязань.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 16К40 | 1М64 | 1А64 |
| Класс точности по ГОСТ 8-82 | Н,П | Н | Н |
| Наибольший диаметр заготовки над станиной, мм | 800 | 800 | 800 |
| Наибольший диаметр заготовки над суппортом, мм | 490 | 450 | 450 |
| Наибольшая длина заготовки (РМЦ), мм | 3000 | 2800 | 2800 |
| Наибольшая масса заготовки в центрах, кг | 4000 | 5000 | 5000 |
| Диаметр сквозного отверстия в шпинделе, мм | 105 | 85 | 85 |
| Наибольший диаметр обрабатываемого прутка, мм | 100 | 80 | 80 |
| Торможение шпинделя | Имеется | Имеется | Имеется |
| Наибольший крутящий момент на шпинделе, кН/м | 6,3 |
| Число ступеней частот прямого вращения шпинделя | 24 | 24 | 24 |
| Частота прямого вращения шпинделя, об/мин | 6,3..1250 | 7,1..750 | 7,1..750 |
| Размер внутреннего конуса в шпинделе, М | Конус морзе 6 | Конус морзе 6 | Конус морзе 6 |
| Конец шпинделя по ГОСТ 12595-72 | 1-11М | 1-11М | 1-11М |
| Наибольшее продольное перемещение суппорта, мм | 3000 | 2520 | 2520 |
| Наибольшее поперечное перемещение суппорта, мм | 445 | 600 | 600 |
| Цена деления лимба при продольном перемещении, мм | 1 | 0,1 | 0,1 |
| Цена деления лимба при поперечном перемещении, мм | 0,1 | 0,05 | 0,05 |
| Наибольшее продольное перемещение на оборот лимба, мм | 300 | 60 | 50 |
| Наибольшее поперечное перемещение на оборот лимба, мм | 5 | 6 | 6 |
| Число ступеней продольных подач суппорта | 96 | 32 | 32 |
| Пределы продольных рабочих подач суппорта, мм/об | 0,06..22,4 | 0,20..3,05 | 0,20..3,05 |
| Число ступеней поперечных подач суппорта | 96 | 32 | 32 |
| Пределы поперечных рабочих подач суппорта, мм/об | 0,024..8,29 | 0,07..1,04 | 0,07..1,04 |
| Скорость быстрых перемещений суппорта, продольных, м/мин | 5,2 | 3 | 2,16 |
| Скорость быстрых перемещений суппорта, поперечных, м/мин | 2 | 1 | 0,735 |
| Пределы шагов нарезаемых резьб метрических, мм | 1..224 | 1..120 | 1..120 |
| Пределы шагов нарезаемых резьб дюймовых | 28..0,25 | 28..0,25 | 28..0,25 |
| Пределы шагов нарезаемых резьб модульных | 0,28..56 | 0,5..30 | 0,5..30 |
| Пределы шагов нарезаемых резьб питчевых | 112…0,5 | нет |
| Наибольшее продольное/ поперечное усилие резания, кН | 200/ 200 | 120/ 78 | 120/ 78 |
| Количество позиций для инструмента в резцедержателе | 4 | 4 | 4 |
| Наибольшее перемещение резцовых салазок, мм | 200 | 240 | 240 |
| Высота хвостовика резца, установленного в резцедержателе, мм | 50 | 50 |
| Цена одного деления лимба, мм | 0,05 | 0,05 |
| Пределы рабочих подач резцовых салазок, мм/об | 0,024..8,29 |
| Скорость быстрых перемещений резцовых салазок, м/мин | 2 |
| Наибольший угол поворота резцовых салазок, град | ±90° | ±90° |
| Наибольшее перемещение пиноли, мм | 300 |
| Центр пиноли | Морзе 5 |
| Цена одного деления линейки пиноли, мм | 1 |
| Перемещение пиноли за один оборот маховика, мм | 12 |
| Наибольшее поперечное смещение задней бабки, мм | ±15 |
| Количество электродвигателей на станке | 4 | 4 |
| Мощность электродвигателя главного привода, кВт | 18,5 | 17 |
| Мощность электродвигателя быстрого хода, кВт | 1,1 | 1,5 |
| Мощность электродвигателя насоса смазки, кВт | 0,12 | 0,12 |
| Мощность электродвигателя насоса охлаждения, кВт | 0,125 | 0,125 |
| Насос охлаждения (помпа) | 200Х14-22 | ПА-22 |
| Габариты станка, мм | 5780 х 1850 х 1625 | 5825 х 2000 х 1660 | 5825 х 2000 х 1660 |
| Масса станка, кг | 7100 | 11400 | 11400 |
