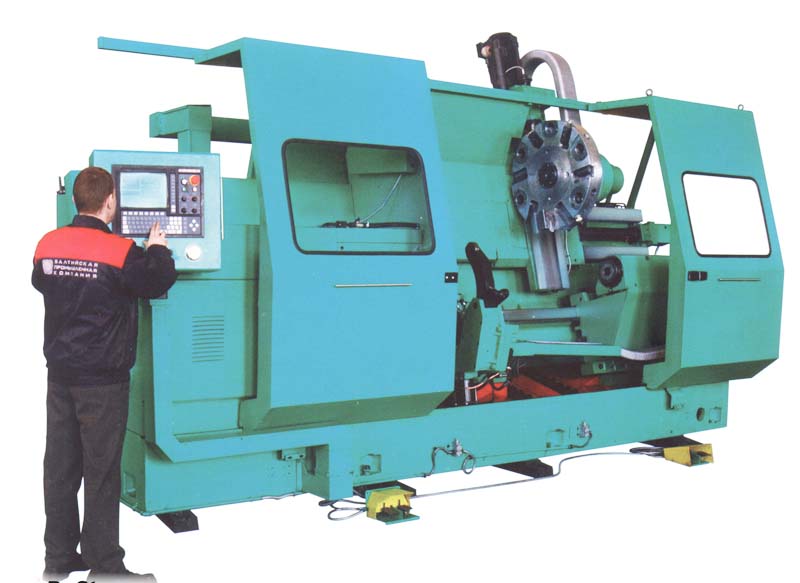

Специальный токарный станок 1740РФ3
По запросу
Специальный токарный станок 1740РФ3 относится к группе «Токарные многорезцовые и специальные станки». Основные справочные параметры: Ø 630, Москва. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Специальный токарный станок 1740РФ3: описание и характеристики
Специальный токарный станок 1740РФ3 относится к группе «Токарные многорезцовые и специальные станки». Основные справочные параметры: Ø 630, Москва.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1740РФ3 | 1740РФ4 |
| Класс точности по ГОСТ 8-82 | Н |
| Наибольший диаметр заготовки устанавливаемой над станиной, мм | 680 | 680 |
| Наибольший диаметр заготовки обрабатываемой над станиной, мм | 630 | 530 |
| Наибольший диаметр обрабатываемой в патроне заготовки над суппортом, мм | 400 | 400 |
| Диаметр отверстия в шпинделе, мм | 72 |
| Наибольший диаметр прутка, проходящего через отверстие в шпинделе, мм | 70 |
| Наибольшая длина изделия устанавливаемого в патроне, мм | 400 |
| Наибольшая длина изделия устанавливаемого в центрах, мм | 1000, 1500, 2000 | 1500, 2000 |
| Наибольший диаметр сверления в центре изделия, мм | 40 |
| Количество одновременно управляемых координат | 2/2 |
| Наличие оси С | нет | есть |
| Высота оси центров от подошвы (основания) станка, мм | 1160 | 1160 |
| Допустимая масса заготовки из стали, кг | 1000, 1500, 2000 | 1500, 2000 |
| Количество рабочих скоростей шпинделя | 4 ступени |
| Пределы чисел оборотов шпинделя (бесступенчатое регулирование внутри ступеней), об/мин | 16..1600 | 0..2800 |
| Центр шпинделя передней бабки по ГОСТ 25557-82 | М100 АТ7 |
| Конец шпинделя фланцевый по ГОСТ 12595-85, тип | I-IIM |
| Наибольший допустимый крутящий момент на шпинделе, Н*м | 5200 |
| Дискретность задания перемещения продольного (Z)/ поперечного (X), мм | 0,01/ 0,001 |
| Наибольшее перемещение суппорта: продольное (Z)/ поперечное (X), мм | 1440, 2026/ 385 |
| Диапазон скоростей продольных подач (Z), мм/мин | 1..10000 | 1..10000 |
| Диапазон скоростей поперечных подач (X), мм/мин (мм/об) | 1..10000 | 1..10000 |
| Скорость быстрых продольных/ поперечных ходов, м/мин | 10 | 10 |
| Количество позиций на поворотной резцедержке (число инструментов в револьверной головке) | 12..16 | 12 |
| Наибольший ход пиноли задней бабки, мм | 200 |
| Конус в пиноли задней бабки | Морзе 6 |
| Питающая сеть станка | ~380В 50Гц |
| Электродвигатель главного привода, кВт | 37 | 600 |
| Электродвигатель подач по оси X, кВт | 4 |
| Электродвигатель подач по оси Z, кВт | 5,5 |
| Электродвигатель насоса охлаждения, кВт | 0,15 |
| Электродвигатель восьмипозиционной инструментальной головки, кВт | 0,75 |
| Электродвигатель транспортера стружки, кВт | 1,1 |
| Электродвигатель насоса смазки, кВт | 0,55 |
| Электродвигатель насоса гидростанции, кВт | 4 |
| Габаритные размеры станка с ЧПУ (длина, ширина, высота), мм | 4930; 5530 х 23100 х 3050 |
| Масса станка с ЧПУ, кг | 11600, 13100 |
