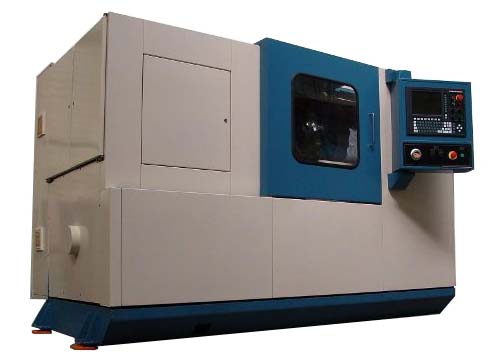

Специальный токарный станок 1716ПФ3
По запросу
Специальный токарный станок 1716ПФ3 относится к группе «Токарные многорезцовые и специальные станки». Основные справочные параметры: Ø 320, Самара. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Специальный токарный станок 1716ПФ3: описание и характеристики
Специальный токарный станок 1716ПФ3 относится к группе «Токарные многорезцовые и специальные станки». Основные справочные параметры: Ø 320, Самара.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1716ПФ3 | 1716ПФ4 | 16А20Ф3 |
| Наибольший диаметр устанавливаемого изделия над станиной, мм | 320 | 360 | 500 |
| Наибольший диаметр обрабатываемого изделия над суппортом, мм | 160 | 160 | 200 |
| Наибольшая длина изделия устанавливаемого в центрах (РМЦ), мм | 750, 1000 | 750 | 1000 |
| Количество рабочих скоростей шпинделя | б/с | б/с |
| Пределы чисел оборотов шпинделя, об/мин | 6..3000 | 10..4000 | 20…2500 |
| Пределы чисел оборотов шпинделей приводного инструмента, об/мин | — | 5..2000 | — |
| Диаметр отверстия в шпинделе, мм | 53 | 63 | 55 |
| Центр шпинделя передней бабки по ГОСТ 13214-67 | Морзе №6 | Морзе №6 | Морзе №6 |
| Центр пиноли задней бабки по ГОСТ 13214-67 | Морзе №5 | Морзе №5 | Морзе №5 |
| Конец шпинделя по ГОСТ 12593-72 | 6К | 6К | 6К |
| Наибольший крутящий момент на шпинделе не менее, Нм (кгс*м) | 420 | 320 | 800 (80) |
| Наибольшее перемещение суппорта продольное (Z), мм | 760 | 760 | 905 |
| Наибольшее перемещение суппорта поперечное (X), мм | 230 | 230 | 210 |
| Пределы шагов нарезаемых резьб, мм | 0,25…40 |
| Диапазон скоростей продольных подач, мм/мин (мм/об) | 20..5000 (0,01..20) | 20..5000 (0,01..20) | 10..2000 (2,8) |
| Диапазон скоростей поперечных подач, мм/мин (мм/об) | 10..2500 (0,005..10) | 10..2500 (0,005..10) | 5..1000 (1,4) |
| Скорость быстрых продольных перемещений (Z), м/мин | 10 | 10 | 15 |
| Скорость быстрых поперечных перемещений (X), м/мин | 5 | 5 | 7,5 |
| Высота резца, мм | 25 | 25 | 25 |
| Количество позиций на поворотной резцедержке (число инструментов в револьверной головке) | 12 | 12 | 8 (6,12) |
| Наибольшее усилие резания, Н | 6300 | 8000 |
| Обозначение системы ЧПУ | Электроника МС2101.05 | Электроника МС2101.05 | НЦ-31-02 |
| Число управляемых координат | 2 (X, Z) | 3 (X, Z, C) | 2 (X, Z) |
| Количество одновременно управляемых координат | 2 (X, Z) | 2 (X, Z) | 2 (X, Z) |
| Дискретность задания координат в продольном направлении (дискретность задания по оси Z) | 0,001 | 0,001 | 0,001 |
| Дискретность задания координат в поперечном направлении (дискретность задания по оси X) | 0,0005 | 0,0005 | 0,001 |
| Пределы программируемых подач продольных/ поперечных, мм/об | 0,01..20 | 0,01..20 | 20,01..40 |
| Пределы программируемых подач поперечных, мм/об | 0,005..10 | 0,005..10 | 20,01..40 |
| Точность заданного перемещения по оси X, мм | 0,008 | 0,008 |
| Точность заданного перемещения по оси Z, мм | 0,012 | 0,012 |
| Точность заданного перемещения по оси C, град | — | 0,0347 | — |
| Электродвигатель главного привода, кВт | 11 | 11 | 11 |
| Электродвигатель продольных подач — номинальный крутящий момент, Нм (кгс*м) | 23 | 23 | 23 (2,3) |
| Электродвигатель поперечных подач — номинальный крутящий момент, Нм (кгс*м) | 23 | 23 | 17 (1,7) |
| Электродвигатель станции смазки каретки, кВт | 0,18 |
| Электродвигатель станции смазки шпиндельной бабки, кВт | 0,27 |
| Электродвигатель насоса охлаждения, кВт | 0,12 | 0,12 | 0,12 |
| Электродвигатель координаты С, кВт | — | 1,0 | — |
| Электродвигатель инструментальной головки, кВт | — | 2,1 | — |
| Суммарная мощность электродвигателей, кВт | 21 | 21 | 21,4 |
| Суммарная мощность станка, кВт | 21,5 | 21,5 | 24 |
| Габаритные размеры станка с ЧПУ (длина, ширина, высота), мм | 3600 х 1690 х 2300 | 3600 х 1690 х 2300 | 3700 х 3000 х 2100 |
| Масса станка с ЧПУ, кг | 4000 | 4150 | 4150 |
