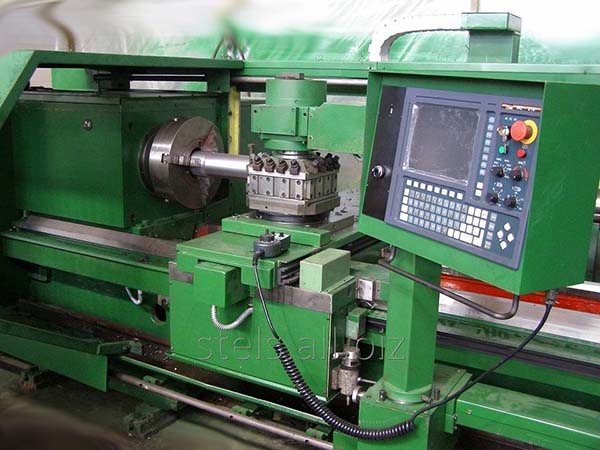

Токарный станок 16М30Ф3
По запросу
Токарный станок 16М30Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 630, Рязань. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок 16М30Ф3: описание и характеристики
Токарный станок 16М30Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 630, Рязань.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 16К30ФС353 | 16М30Ф3-141 |
| Класс точности станка П по ГОСТ 8—82 | П | П |
| Наибольший диаметр обрабатываемого изделия над станиной, мм | 630 | 670 |
| Наибольший диаметр обрабатываемого изделия над суппортом, мм | 320 | 320 |
| Наибольшая длина обрабатываемого изделия, мм | 1400 | 1500, 3000 |
| Наибольшая масса обрабатываемого изделия, мм | 850 |
| Диаметр отверстия в шпинделе, мм | 71 |
| Наибольший диаметр прутка проходящего через отверстие в шпинделе, мм | 70 | 80 |
| Количество скоростей шпинделя (обшее/ по программе) | 24/ 12 | Б/с |
| Пределы оборотов шпинделя, об/мин | 6,3..1600 | 8..2000 |
| Конец шпинделя по ГОСТ 12593-72 | 11М | 11М |
| Наибольший крутящий момент на шпинделе, кНм | 3,40 | 2,29 |
| Наибольшее перемещение суппорта: продольное/ поперечное (рмц=1500, 3000), мм | 1200/ 300 | 1260, 2700/ 330 |
| Высота резца, устанавливаемого в резцедержателе, мм | 32 | 32 |
| Количество инструментов, устанавливаемых в резцедержатель, мм | 4, 8 | 5..9 |
| Время смены инструмента, с | 4 |
| Максимальная скорость продольной подачи при нарезании резьбы, мм/мин | 2400 |
| Наибольшая величина подачи в режиме автоматического управления, мм/мин | 2400 |
| Размеры нарезаемых метрических резьб, мм | 0,01…20,47 |
| Диапазон скоростей подач (продольных и поперечных), мм/мин | 0,01..20,47 | 1..4000 |
| Скорость быстрых ходов (продольных/ поперечных), мм/мин | 6000/ 5000 | 10000/ 10000 |
| Дискретность задания перемещения (продольного/ поперечного, мм | 0,05/ 0,01 | 0,001/ 0,001 |
| Точность перемещения (продольного/ поперечного, мм | 0,098/ 0,032 |
| Наибольшая скорость в режиме ручного управления, мм/об | 1,5 |
| Наибольшее усилие подачи (продольное/ поперечное), кН | 15/ 5 | 20/ 20 |
| Центр шпинделя задней бабки по ГОСТ 13214-67 | Морзе 6 |
| Наибольшее перемещение пиноли, мм | 240 |
| Наибольшее перемещение пиноли от гидроцилиндра, мм | 100 |
| Обозначение системы ЧПУ | НЦ-31 | НЦ-31 |
| Количество управляемых координат (всего/ одновременно | 2/ 2 | 2/ 2 |
| Тип датчика обратной связи | Фотоимпульсные |
| Электросеть | 380/220 В,50 Гц |
| Количество электродвигателей на станке | 6 | 9 |
| Электродвигатель главного привода, кВт | 22 | 30 |
| Электродвигатель приводов подач, кВт | 2,8 | 30 Нм |
| Электродвигатель резцедержки, кВт | 0,5 | 0,5 |
| Электродвигатель станции смазки, кВт | 0,12 | 1,5 |
| Электродвигатель насоса охлаждения, кВт | 1,5 | 0,125 |
| Суммарная мощность электродвигателей, кВт | 50 |
| Габариты станка (длина х ширина х высота), мм | 5290 х 3470 х 2105 | 5290 х 3875 х 2130 |
| Масса станка с ЧПУ, кг | 7800 | 8000 |
