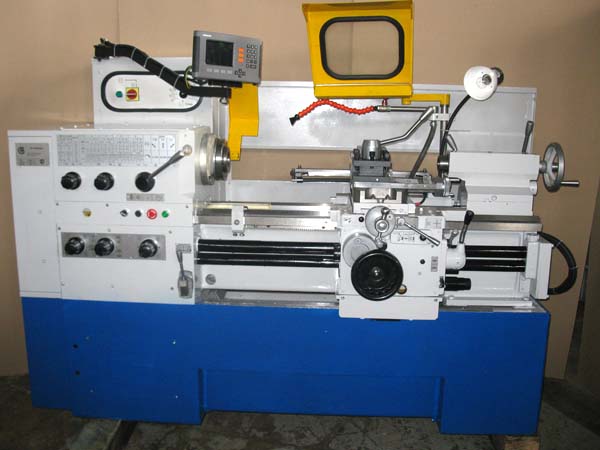

Токарный станок 16Б16П
По запросу
Токарный станок 16Б16П относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Куйбышев (Самара. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок 16Б16П: описание и характеристики
Токарный станок 16Б16П относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Куйбышев (Самара.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 16Б16П | Samat 400 |
| Класс точности по ГОСТ 8-82 | П | П |
| Наибольший диаметр заготовки над станиной, мм | 400 | 400 |
| Наибольший диаметр заготовки над суппортом, мм | 210 | 220 |
| Наибольшая длина заготовки (РМЦ), мм | 750 1000 | 750 1000 |
| Наибольшая длина обтачивания, мм | 960, 1460 | 710, 1000 |
| Диаметр сквозного отверстия в шпинделе, мм | 45 | 45 |
| Наибольший диаметр прутка, мм | 44 | 44 |
| Число ступеней частот прямого вращения шпинделя | 21 | 20 |
| Частота прямого вращения шпинделя, об/мин | 25…2500 | 25…2000 |
| Число ступеней частот обратного вращения шпинделя | 18 | 20 |
| Частота обратного вращения шпинделя, об/мин | 25…1250 | 25…2000 |
| Размер внутреннего конуса в шпинделе, М | Конус морзе 6 | Конус морзе 6 |
| Конец шпинделя по ГОСТ 12593-72 | 6К | 6К |
| Торможение шпинделя | есть | есть |
| Наибольшее расстояние от оси центров до кромки резцедержателя, мм | 185 | 185 |
| Наибольшее продольное перемещение суппорта от руки, по валику, по винту, мм | 750, 1000 | 750, 1000 |
| Наибольшее поперечное перемещение суппорта от руки, по винту, мм | 220 | 220 |
| Высота резца, мм | 25 | 25 |
| Пределы продольных подач, мм/об | 0,05…2,8 | 0,05…2,8 |
| Пределы поперечных подач, мм/об | 0,025…1,4 | 0,025…1,4 |
| Скорость быстрых перемещений суппорта, продольных, м/мин | 4 | 4 |
| Скорость быстрых перемещений суппорта, поперечных, м/мин | 2 | 2 |
| Продольное перемещение на одно деление лимба, мм | 1 | 1 |
| Продольное перемещение на одно деление нониуса, мм | 0,1 | 0,1 |
| Поперечное перемещение на одно деление лимба, мм | 0,025 | 0,025 |
| Пределы шагов нарезаемых резьб метрических, мм | 0,25…56 | 0,25…56 |
| Пределы шагов нарезаемых резьб дюймовых | 112…0,5 | 112…0,5 |
| Пределы шагов нарезаемых резьб модульных | 0,25…22 | 0,25…56 |
| Пределы шагов нарезаемых резьб питчевых | 112…0,5 | 112…0,5 |
| Предохранитель от перегрузки | есть | есть |
| Блокировка продольных и поперечных подач | есть | есть |
| Выключающие продольные упоры | есть | есть |
| Наибольшее перемещение, град | 120 | 120 |
| Цена деления лимба, мм | 0,05 | 0,05 |
| Угол поворота резцедержки, град | 90 | 90 |
| Наибольшее перемещение пиноли, мм | 120 | 120 |
| Размер центра в пиноли | Конус Морзе 5 | Конус Морзе 5 |
| Поперечное перемещение бабки вперед, мм | 5 | 5 |
| Поперечное перемещение бабки назад, мм | 5 | 5 |
| Электродвигатель главного привода, кВт | 7,5 | 7,5 |
| Привод ускоренных перемещений, кВт | 0,37 | 0,37 |
| Электродвигатель насоса охлаждения, кВт | 0,125 | 0,125 |
| Электродвигатель станции смазки, кВт | 0,12 | 0,18 |
| Габариты станка (РМЦ=750 мм), мм | 2025 х 1110 х 2270 | 2085 х 1110 х 1505 |
| Масса станка, кг | 2000 | 2085 |
