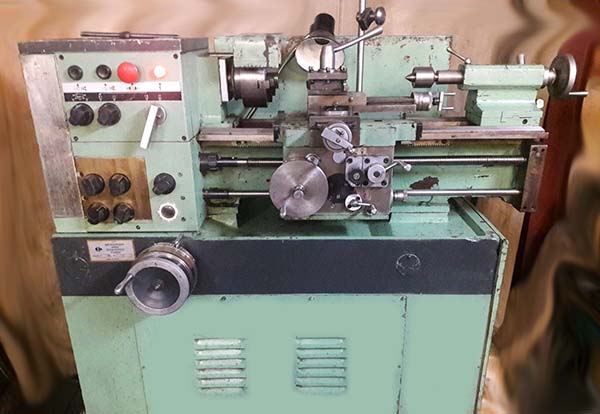

Токарный станок 16Б05П
По запросу
Токарный станок 16Б05П относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 250, Одесса, Кировакан. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок 16Б05П: описание и характеристики
Токарный станок 16Б05П относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 250, Одесса, Кировакан.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 16Б05П | 16Б04П |
| Класс точности | П | П |
| Наибольший диаметр заготовки над станиной, мм | 250 | 200 |
| Наибольший диаметр заготовки над суппортом, мм | 145 | 115 |
| Наибольшая длина заготовки в центрах (РМЦ), мм | 500 | 350 |
| Высота центров над плоскими направляющими станины, мм | 135 | 108 |
| Наибольшее расстояние от оси центров до кромки резцедержателя, мм | 135 | 110 |
| Высота резца, установленного в резцедержателе, мм | 16 | 12 |
| Наибольшая высота держателя резца, мм | 20 | 17 |
| Диаметр отверстия в шпинделе, мм | 26,5 | 24 |
| Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм | 25 | 23,5 |
| Наибольший диаметр прутка, проходящий через отверстие в цанге, мм | 16 |
| Центр шпинделя по ГОСТ 13214-67 | Морзе 4 | Морзе 4 |
| Конец шпинделя по ГОСТ 12593-72 | 4К | 4К |
| Число ступеней частот прямого вращения шпинделя | б/с регулирование | б/с регулирование |
| Частота прямого вращения шпинделя, об/мин | 35..3500, 30..3000 | 35..3500, 30..3000 |
| Торможение шпинделя | есть | есть |
| Наибольшее поперечное перемещение суппорта, мм | 160 | 135 |
| Перемещение суппорта поперечное на одно деление лимба, мм | 0,02 | 0,02 |
| Количество подач суппорта продольных | 28 | 28 |
| Количество подач суппорта поперечных | 28 | 28 |
| Пределы подач суппорта продольных, мм/об | 0,02..0,35 | 0,02..0,35 |
| Пределы подач суппорта поперечных, мм/об | 0,01..0,175 | 0,01..0,175 |
| Шаги нарезаемых метрических резьб, мм | 0,2..28 | 0,2..28 |
| Шаги нарезаемых модульных резьб, мод | 0,1..14 | 0,1..14 |
| Шаги нарезаемых дюймовых резьб, ниток на дюйм | 5..96 | 5..96 |
| Наибольшее перемещение верхних (резцовых) салазок, мм | 110 | 80 |
| Перемещение резцовых салазок на одно деление лимба, мм | 0,02 | 0,02 |
| Наибольший угол поворота резцовых салазок, град | ±45° | ±45° |
| Конус Морзе задней бабки | Морзе 3 | Морзе 3 |
| Наибольшее перемещение пиноли, мм | 85 | 70 |
| Перемещение пиноли на одно деление лимба, мм | 0,02 | 0,02 |
| Электродвигатель главного привода, кВт | 1,5 | 1,1 |
| Электродвигатель насоса охлаждающей жидкости, кВт | 0,12 | 0,12 |
| Габариты станка (длина ширина высота), мм | 1510 х 725 х 1360 | 1310 х 690 х 1360 |
| Масса станка, кг | 705 | 660 |
