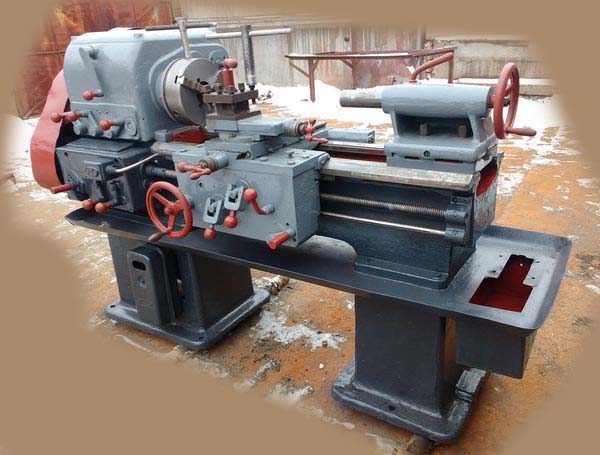

Токарный станок 1617
По запросу
Токарный станок 1617 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 350, Лубны. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок 1617: описание и характеристики
Токарный станок 1617 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 350, Лубны.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1617 |
| Класс точности | Н |
| Наибольший диаметр заготовки, обрабатываемой над станиной, мм | 350 |
| Наибольший диаметр заготовки, обрабатываемой над суппортом, мм | 200 |
| Высота оси центров над плоскими направляющими станины (высота центров), мм | 180 |
| Наибольшая длина заготовки, обрабатываемой в центрах (РМЦ), мм | 750 |
| Наибольшая длина обтачивания, мм | 750 |
| Высота от опорной поверхности резца до линии центров, мм | 20 |
| Наибольшее расстояние от оси центров до кромки резцедержателя, мм | 180 |
| Диаметр сквозного отверстия в шпинделе, мм | 38 |
| Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм | 36 |
| Частота прямого вращения шпинделя, об/мин | 31..720 |
| Число ступеней частот прямого вращения шпинделя | 8 |
| Частота обратного вращения шпинделя, об/мин | 50..720 |
| Число ступеней частот обратного вращения шпинделя | 4 |
| Размер внутреннего конуса в шпинделе, М | Морзе 5 |
| Конец шпинделя | М68х6 |
| Торможение шпинделя | есть |
| Наибольшее перемещение продольной каретки суппорта от руки, по валику, по винту, мм | 750 |
| Наибольшее перемещение поперечной каретки суппорта от руки, по винту, мм | 180 |
| Цена деления лимба продольного перемещения суппорта, мм | — |
| Цена деления лимба поперечного перемещения суппорта, мм | 0,05 |
| Пределы продольных рабочих подач, мм/об | 0,140..4,740 |
| Пределы поперечных рабочих подач, мм/об | 0,125..4,200 |
| Скорость быстрых перемещений суппорта, продольных, м/мин | нет |
| Скорость быстрых перемещений суппорта, поперечных, м/мин | нет |
| Пределы шагов нарезаемых резьб метрических, мм | 0,5..10 |
| Пределы шагов нарезаемых резьб дюймовых | 2..24 |
| Количество нарезаемых резьб модульных | нет |
| Пределы шагов нарезаемых резьб питчевых | нет |
| Выключающие упоры | нет |
| Наибольшее усилие, допускаемое механизмом подач (Продольное / поперечное), кг | 500 / 680 |
| Наибольшее перемещение резцовых салазок, мм | 95 |
| Перемещение резцовых салазок на одно деление лимба, мм | 0,05 |
| Перемещение резцовых салазок на один оборот лимба, мм | 0,05 |
| Наибольший угол поворота резцовых салазок, град | +60°-45° |
| Цена деления шкалы поворота резцовых салазок, град | 1° |
| Наибольшее сечение державки резца (ширина х высота), мм | 25 х 35 |
| Число резцов в резцовой головке | 4 |
| Конус отверстия в пиноли задней бабки | Морзе 4 |
| Наибольшее перемещение пиноли, мм | 100 |
| Перемещение пиноли на одно деление лимба, мм | нет |
| Величина поперечного смещения корпуса бабки, мм | ±10 |
| Мощность электродвигателя главного привода, кВт | 3 |
| Мощность электродвигателя насоса охлаждения, кВт | 0,1 |
| Габариты станка (длина ширина высота), мм | 2100 х 920 х 1260 |
| Масса станка, кг | 1250 |
Запросить предложение
Уточнить цену и комплектацию: info@instanko-trade.ru.
