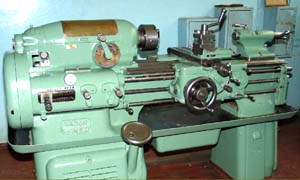

Токарный станок 1615-а
По запросу
Токарный станок 1615-а относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 300, Пермь. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок 1615-а: описание и характеристики
Токарный станок 1615-а относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 300, Пермь.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1А616 | 1615-а |
| Класс точности по ГОСТ 8-82 | Н |
| Наибольший диаметр заготовки, обрабатываемой над станиной, мм | 320 | 300 |
| Наибольший диаметр заготовки, обрабатываемой над суппортом, мм | 180 | 170 |
| Наибольшая длина заготовки (РМЦ), мм | 710 | 750 |
| Высота оси центров над плоскими направляющими станины (высота центров), мм | 150 |
| Высота от опорной поверхности резца до линии центров, мм | 23 |
| Диаметр сквозного отверстия в шпинделе, мм | 35 | 32 |
| Число ступеней частот прямого вращения шпинделя | 21 | 12 |
| Частота прямого вращения шпинделя, об/мин | 9..1800 | 33,5; 47,5; 68; 93; 133; 190; 267; 380; 545; 744; 1070; 1525 |
| Размер внутреннего конуса в шпинделе, М | Конус морзе 5 | Конус морзе 5 |
| Конец шпинделя по ГОСТ 12593-72 | 6К |
| Наибольшее перемещение продольной каретки суппорта от руки, мм | 670 | 800 |
| Наибольшее перемещение поперечной каретки суппорта, мм, мм | 195 | 235 |
| Перемещение продольной каретки суппорта на одно деление лимба, мм | 0,05 |
| Перемещение поперечной каретки суппорта на одно деление лимба, мм, мм | 0,05 |
| Пределы продольных рабочих подач, мм/об | 0,065..0,91 | 0,07..1,60 |
| Пределы поперечных рабочих подач, мм/об | 0,065..0,91 | 0,03..0,67 |
| Скорость быстрых перемещений суппорта, продольных, м/мин | нет | нет |
| Скорость быстрых перемещений суппорта, поперечных, м/мин | нет | нет |
| Количество нарезаемых резьб метрических | 22 |
| Пределы шагов нарезаемых резьб метрических, мм | 0,5..24 | 0,35..8,0 |
| Количество нарезаемых резьб дюймовых | 38 |
| Пределы шагов нарезаемых резьб дюймовых | 56..1 | 64..3,2 |
| Количество нарезаемых резьб модульных | 25 |
| Пределы шагов нарезаемых резьб модульных | 0,25..22 | 0,4..8 |
| Количество нарезаемых резьб питчевых | нет |
| Пределы шагов нарезаемых резьб питчевых | 128…2 | нет |
| Наибольшие размеры державки резца (ширина х высота), мм | 20 х 20 |
| Наибольшее перемещение резцовых салазок, мм | 85 |
| Наибольший угол поворота резцовых салазок, град | ±90° | ±90° |
| Цена деления шкалы поворота резцовых салазок, град | 1° | 1° |
| Число резцов в резцовой головке | 4 | 4 |
| Конус отверстия в пиноли задней бабки | Морзе 3 |
| Наибольшее перемещение пиноли, мм | 100 |
| Величина поперечного смещения корпуса бабки, мм | ±20 |
| Количество электродвигателей на станке | 2 | 2 |
| Мощность электродвигателя главного привода, кВт | 4 | 2,2 |
| Тип электродвигателя главного привода | А02-41-4 |
| Мощность электродвигателя насоса охлаждения, кВт | 0,125 | 0,125 |
| Габариты станка (длина ширина высота), мм | 2135 х 1225 х 1220 | 2275 х 880 х 1280 |
| Масса станка, кг | 1500 | 1372 |
