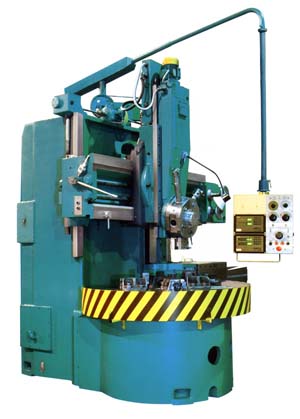

Токарно-карусельный станок 1516Ф1
По запросу
Токарно-карусельный станок 1516Ф1 относится к группе «Токарно-карусельные станки». Основные справочные параметры: Ø 1600, Краснодар. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарно-карусельный станок 1516Ф1: описание и характеристики
Токарно-карусельный станок 1516Ф1 относится к группе «Токарно-карусельные станки». Основные справочные параметры: Ø 1600, Краснодар.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1512Ф1 | 1516Ф1 |
| Наибольший диаметр изделия, обрабатываемого вертикальным и боковым суппортами, мм | 1250 | 1600 |
| Наибольшая высота обрабатываемого изделия, мм | 1000 | 1000 |
| Диаметр планшайбы, мм | 1120 | 1400 |
| Наибольшая масса устанавливаемого изделия, кг | 4000 | 6300 |
| при 5—80 оборотах планшайбы в минуту | 3200 | 6300 |
| при 100 оборотах планшайбы в минуту | 3000 |
| при 125 оборотах планшайбы в минуту | 2700 |
| при 160 оборотах планшайбы в минуту | 1900 |
| при 200 оборотах планшайбы в минуту | 1300 | 2400 |
| при 250 оборотах планшайбы в минуту | 1000 |
| Наибольшее горизонтальное перемещение, мм | 775 | 950 |
| Наибольшее вертикальное перемещение, мм | 700 | 700 |
| Цена деления лимба горизонтального и вертикального перемещения, мм | 0,05 | 0,05 |
| Горизонтальное и вертикальное перемещение за один оборот лимба, мм | 2,5 | 2,5 |
| Наибольший угол поворота ползуна суппорта, град | 45 | 45 |
| Цена деления лимба поворота ползуна суппорта, мин | 1 | 1 |
| Цена деления шкалы поворота ползуна суппорта, град | 1 | 1 |
| Диаметр отверстий револьверной головки суппорта, мм | 70А | 70А |
| Наибольшие размеры сечения державки резца (ширина х высота), мм | 25 х 40 | 25 х 40 |
| Наибольшее горизонтальное перемещение, мм | 630 | 630 |
| Наибольшее вертикальное перемещение, мм | 1000 | 1000 |
| Горизонтальное и вертикальное перемещения за один оборот лимба, мм | 2,5 | 2,5 |
| Наибольшее перемещение, мм | 660 | 660 |
| Скорость перемещения, мм/мин | 400 | 400 |
| Выключающие упоры | Имеются | Имеются |
| Блокировка перемещения в процессе резания | Имеется | Имеется |
| Число скоростей планшайбы | 18 | 18 |
| Число оборотов планшайбы в минуту | 5 — 250 | 5 — 250 |
| Число подач суппортов | 18 | 18 |
| Вертикальные и горизонтальные подачи суппортов, мм/об | 0,03 — 12,5 | 0,03 — 12,5 |
| Наибольшее допускаемое усилие резания двумя суппортами, кгс | 4500 | 4500 |
| Скорость установочных перемещений суппортов, мм/мин | 5 — 1800 | 5 — 1800 |
| Род тока питающей электросети | Переменный трехфазный | Переменный трехфазный |
| Количество электродвигателей на станке | 6 | 6 |
| Электродвигатель привода главного движения, кВт | 30 | 30 |
| Электродвигатель установочных перемещений суппорта, кВт | 3 | 3 |
| Электродвигатель перемещения поперечины, кВт | 2 | 2 |
| Электродвигатель смазки, кВт | 1,5 | 1,5 |
| Электродвигатель поворота и зажима револьверной головки, кВт | 0,8 | 0,8 |
| Габарит станка (длнна х ширина х высота), мм | 2750 х 2975 х 4100 | 3170 х 3030 х 4100 |
| Масса станка, кг | 16 500 | 20 000 |
