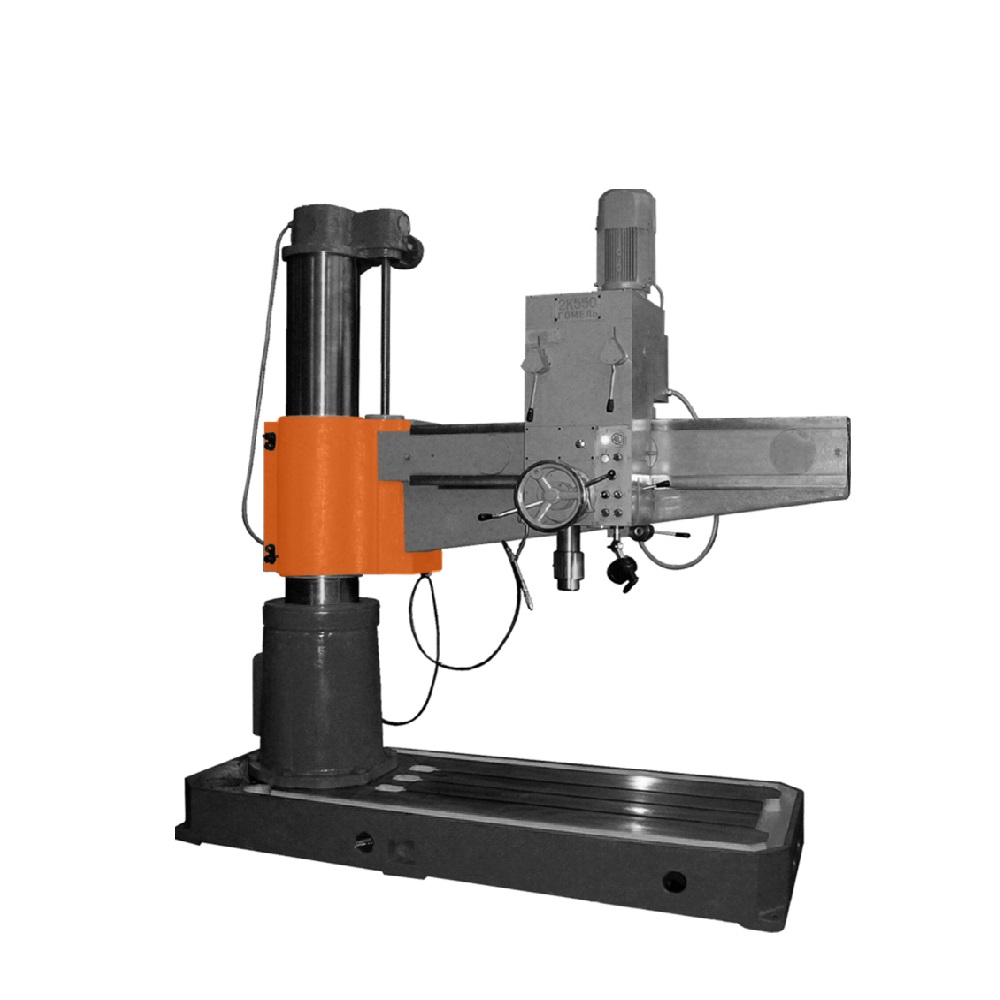

Радиально-сверлильный станок мод. DRILL 2К550В

по запросу

Описание

Станок радиально-сверлильный предназначен для широкого применения в промышленности. Благодаря техническим возможностям станка, он может применяться для обработки отверстий, как в ремонтных цехах, так и в цехах крупносерийного производства.
На станке можно выполнять сверление, рассверливание, зенкерование, развертывание, нарезание резьбы в стали, чугуне и других металлах и сплавах, за исключением тех сплавов, обработка которых на станке может привести к пожароопасной ситуации.
Станок должен устанавливаться в закрытых помещениях.
Номинальные значения температуры окружающего воздуха при эксплуатации станка +1°С…35°С. Относительная влажность воздуха должна быть не более 80% при температуре + 25°С.
Надписи на пультах и кнопках управления – на русском языке.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметров	Данные
Наибольший условный диаметр сверления, мм в стали 45 ГОСТ 1050 , НВ 207 — 229 в чугуне СЧ 20 ГОСТ 1412	55 65
Наибольший диаметр нарезаемой резьбы в стали 45 ГОСТ 1050	М48
Наибольший диаметр нарезаемой резьбы чугуне СЧ 20 ГОСТ 1412	М52
Точность отверстий после развертывания	Н9
Шероховатость обработанных поверхностей, после развертывания, не более	Ra 3,2
Точность нарезаемой резьбы	7Н по ГОСТ 16093
Вылет шпинделя (расстояние от оси шпинделя до образующей колонны, измеряемое в плоскости, параллельной направляющим рукава и проходящей через ось колонны), мм: наибольший, не менее наименьший, не более	1600 370
Радиус сверления (расстояние от оси шпинделя до оси колонны), мм: наибольший, не менее наименьший, не более	1757 525
Расстояние от нижнего торца шпинделя до рабочей поверхности плиты; мм: наибольшее, не менее наименьшее, не более	1600 580
Наибольшее вертикальное перемещение рукава по колонне, мм, не менее	720
Наибольшее перемещение сверлильной головки по рукаву, мм	1230
Ход шпинделя, мм, наибольший на оборот штурвала	300 122,46
Число ступеней частот вращения шпинделя	12
Пределы оборотов шпинделя, об/мин	40, 56, 80, 112, 160, 224, 315, 450, 630, 900, 1250, 1730
Число ступеней рабочих подач	9
Пределы подач шпинделя, мм/об	0,06; 0,09; 0,135; 0,2; 0,3; 0,45; 0,7; 1; 1,5
Наибольший крутящий момент на шпинделе, Нм	710
Наибольшее усилие подачи, Н	20000
Обозначение конца шпинделя по ГОСТ 24644	Морзе 5 АТ6
Размеры рабочей поверхности плиты, мм длина (до фланца колонны) ширина	1670 900
Количество Т-образных пазов на плите	3
Размеры Т-образных пазов по ГОСТ 1574, мм ширина расстояние между пазами	22 160
Отключение подачи при достижении заданной глубины сверления	ручное, автоматическое
Включение реверса шпинделя при достижении заданной глубины резьбы	ручное, автоматическое
Зажим рукава на колонне	автоматический
Габаритные размеры, мм длина ширина высота	2540 900 2720
Масса станка без съемных приспособлений, кг	3500
Род тока питающей сети	трехфазный переменный
Напряжение, В	380±38
Частота тока, Гц	50±1
Номинальная мощность электродвигателя привода главного движения, кВт	4
Частота вращения, об/мин	1500 синхронная
Номинальная мощность электродвигателя подъема рукава, кВт	1,5
Частота вращения, об/мин	1500 синхронная
Номинальная мощность электродвигателя зажима колонны в цоколе, кВт	1,5
Частота вращения, об/мин	1500 синхронная
Номинальная мощность электродвигателя системы СОЖ	0,18
Частота вращения, об/мин	3000
Производительность системы подачи СОЖ, л/мин, не менее	3
Суммарная мощность электродвигателя, кВт	7,18

Технические характеристики

Мощность (кВт)	1,5
Вылет шпинделя	370 — 1600
Макс.обороты	40 — 1730
Наличие	В наличии
Реверс шпинделя	есть
