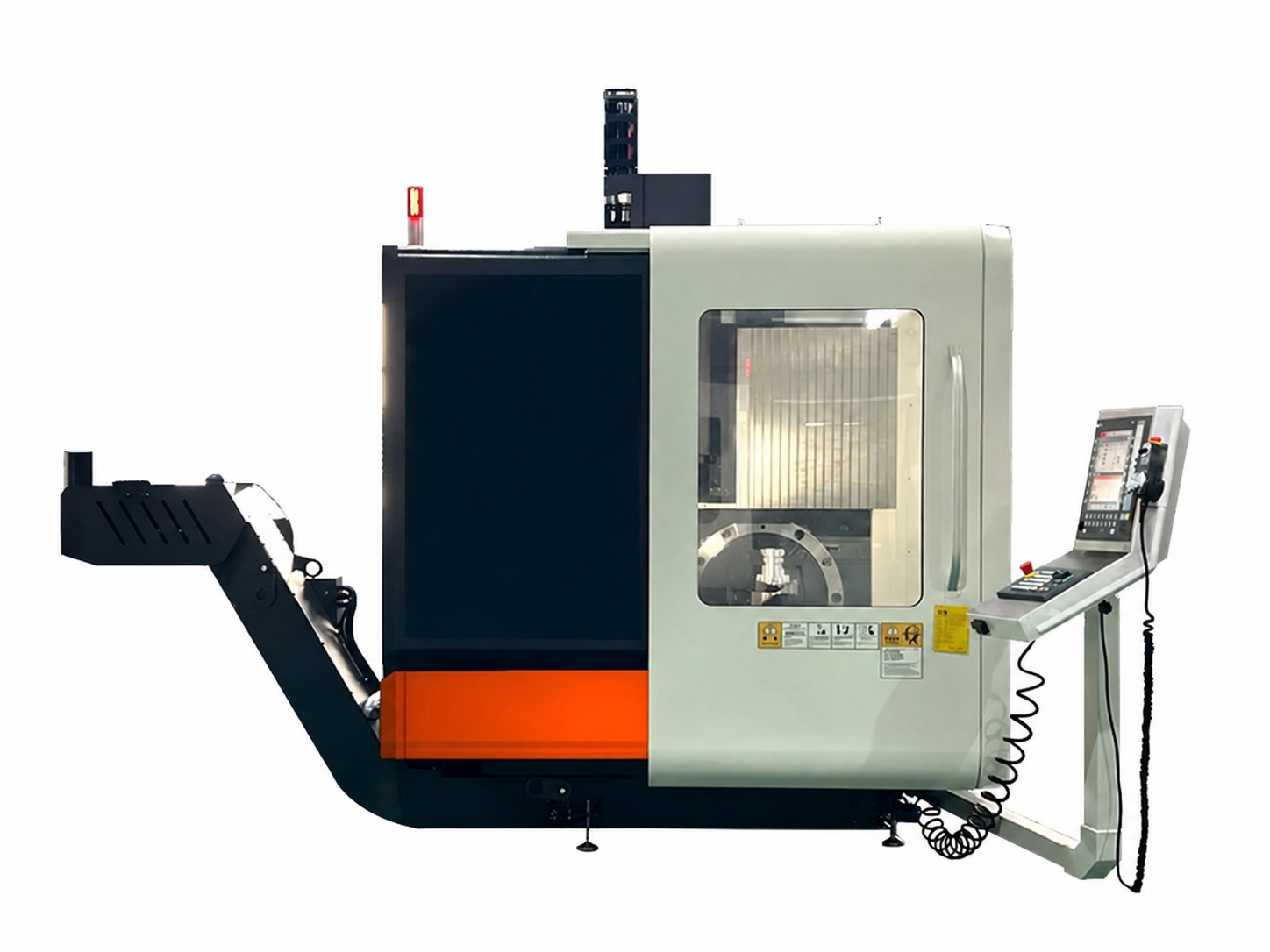

Вертикальный пятиосевой обрабатывающий центр ARES 320B
Цена по запросу
Компактный ARES 320B развивает до 24 000 об/мин, имеет стол 320 мм и поворот оси B от −35° до +110° при ходе X 450 мм.
Описание
ARES 320B предназначен для высокоскоростной обработки небольших деталей: шпиндель BT30 работает до 24 000 об/мин, а ходы X/Y/Z составляют 450/320/330 мм. Ось B наклоняется от −35° до +110°, ось C выполняет полный оборот.
Стол 320 мм принимает нагрузку до 100 кг. Магазин на 24 инструмента, ускоренные подачи 36/36/36 м/мин, позиционирование линейных осей 0,006 мм и повторяемость 0,004 мм собраны в корпусе высотой 2335 мм и массой 4000 кг.
Технические характеристики
| Ход по оси X | 450 мм |
|---|---|
| Ход по оси Y | 320 мм |
| Ход по оси Z | 330 мм |
| Поворот по оси B | −35…+110° |
| Поворот по оси C | 360° |
| Расстояние от стола до торца шпинделя | 100–430 мм |
| Ускоренные подачи по осям X/Y/Z | 36/36/36 м/мин |
| Конус шпинделя | BT30 |
| Мощность шпинделя | 15/19,5 кВт |
| Момент шпинделя | 12/15,5 Н·м |
| Частота вращения шпинделя | 24000 об/мин |
| Диаметр рабочего стола | 320 мм |
| Макс. нагрузка на стол | 100 кг |
| Количество инструментов | 24 шт. |
| Макс. диаметр инструмента | 65/125 мм |
| Макс. длина инструмента | 200 мм |
| Макс. масса инструмента | 3,5 кг |
| Точность позиционирования осей X/Y/Z | 0,006 мм |
| Повторяемость осей X/Y/Z | 0,004 мм |
| Точность позиционирования осей B/C | 6″ |
| Повторяемость осей B/C | 4″ |
| Габариты Д × Ш × В | 3460 × 3000 × 2335 мм |
| Масса станка | 4000 кг |
Подробные характеристики
| Ход по оси X | 450 мм |
| Ход по оси Y | 320 мм |
| Ход по оси Z | 330 мм |
| Поворот по оси B | −35…+110° |
| Поворот по оси C | 360° |
| Расстояние от стола до торца шпинделя | 100–430 мм |
| Ускоренные подачи по осям X/Y/Z | 36/36/36 м/мин |
| Конус шпинделя | BT30 |
| Мощность шпинделя | 15/19,5 кВт |
| Момент шпинделя | 12/15,5 Н·м |
| Частота вращения шпинделя | 24000 об/мин |
| Диаметр рабочего стола | 320 мм |
| Макс. нагрузка на стол | 100 кг |
| Количество инструментов | 24 шт. |
| Макс. диаметр инструмента | 65/125 мм |
| Макс. длина инструмента | 200 мм |
| Макс. масса инструмента | 3,5 кг |
| Точность позиционирования осей X/Y/Z | 0,006 мм |
| Повторяемость осей X/Y/Z | 0,004 мм |
| Точность позиционирования осей B/C | 6″ |
| Повторяемость осей B/C | 4″ |
| Габариты Д × Ш × В | 3460 × 3000 × 2335 мм |
| Масса станка | 4000 кг |
