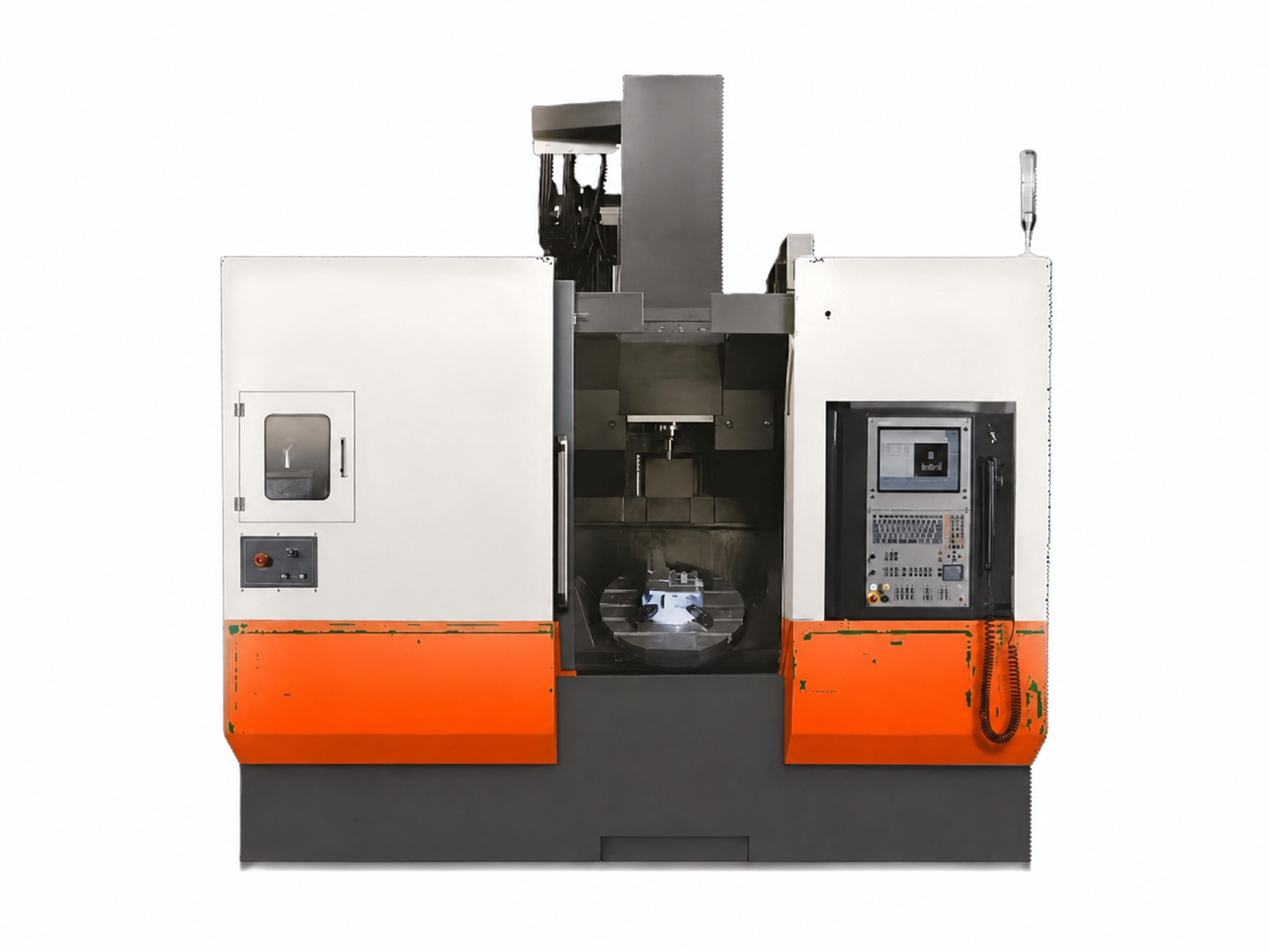

Вертикальный пятиосевой обрабатывающий центр ARES 1000A
Цена по запросу
Крупноразмерный ARES 1000A оснащён столом 1000 мм на 2000 кг, ходами 1150/1300/900 мм и шпинделем BT50 либо HSK-A100.
Описание
ARES 1000A завершает вертикальную серию рабочей зоной 1150 × 1300 × 900 мм. Стол диаметром 1000 мм рассчитан на заготовки до Ø1000 × 600 мм и нагрузку 2000 кг, а ось A поворачивается от −150° до +130°.
Силовая конфигурация включает шпиндель BT50 или HSK-A100 мощностью 30/37 кВт, моментом 191 Н·м и скоростью до 10 000 об/мин. Магазин на 30 инструментов поддерживает длину до 400 мм и массу до 20 кг; масса самого центра — 33 000 кг.
Технические характеристики
| Ход по оси X | 1150 мм |
|---|---|
| Ход по оси Y | 1300 мм |
| Ход по оси Z | 900 мм |
| Поворот по оси A | −150…+130° |
| Поворот по оси C | 360° |
| Расстояние от стола до торца шпинделя | 180–1080 мм |
| Макс. подача резания по осям X/Y/Z | 15/15/15 м/мин |
| Ускоренные подачи по осям X/Y/Z | 30/30/30 м/мин |
| Конус шпинделя | BT50 / HSK-A100 |
| Мощность шпинделя | 30/37 кВт |
| Момент шпинделя | 191 Н·м |
| Частота вращения шпинделя | 10000 об/мин |
| Диаметр рабочего стола | 1000 мм |
| Макс. размер заготовки | Ø1000 × 600 |
| Макс. нагрузка на стол | 2000 кг |
| Количество инструментов | 30 шт. |
| Макс. диаметр инструмента | 125/180 мм |
| Макс. длина инструмента | 400 мм |
| Макс. масса инструмента | 20 кг |
| Точность позиционирования осей X/Y/Z | 0,008 мм |
| Повторяемость осей X/Y/Z | 0,006 мм |
| Точность позиционирования осей A/C | 8″ |
| Повторяемость осей A/C | 6″ |
| Габариты Д × Ш × В | 7420 × 4800 × 4800 мм |
| Масса станка | 33000 кг |
Подробные характеристики
| Ход по оси X | 1150 мм |
| Ход по оси Y | 1300 мм |
| Ход по оси Z | 900 мм |
| Поворот по оси A | −150…+130° |
| Поворот по оси C | 360° |
| Расстояние от стола до торца шпинделя | 180–1080 мм |
| Макс. подача резания по осям X/Y/Z | 15/15/15 м/мин |
| Ускоренные подачи по осям X/Y/Z | 30/30/30 м/мин |
| Конус шпинделя | BT50 / HSK-A100 |
| Мощность шпинделя | 30/37 кВт |
| Момент шпинделя | 191 Н·м |
| Частота вращения шпинделя | 10000 об/мин |
| Диаметр рабочего стола | 1000 мм |
| Макс. размер заготовки | Ø1000 × 600 |
| Макс. нагрузка на стол | 2000 кг |
| Количество инструментов | 30 шт. |
| Макс. диаметр инструмента | 125/180 мм |
| Макс. длина инструмента | 400 мм |
| Макс. масса инструмента | 20 кг |
| Точность позиционирования осей X/Y/Z | 0,008 мм |
| Повторяемость осей X/Y/Z | 0,006 мм |
| Точность позиционирования осей A/C | 8″ |
| Повторяемость осей A/C | 6″ |
| Габариты Д × Ш × В | 7420 × 4800 × 4800 мм |
| Масса станка | 33000 кг |
