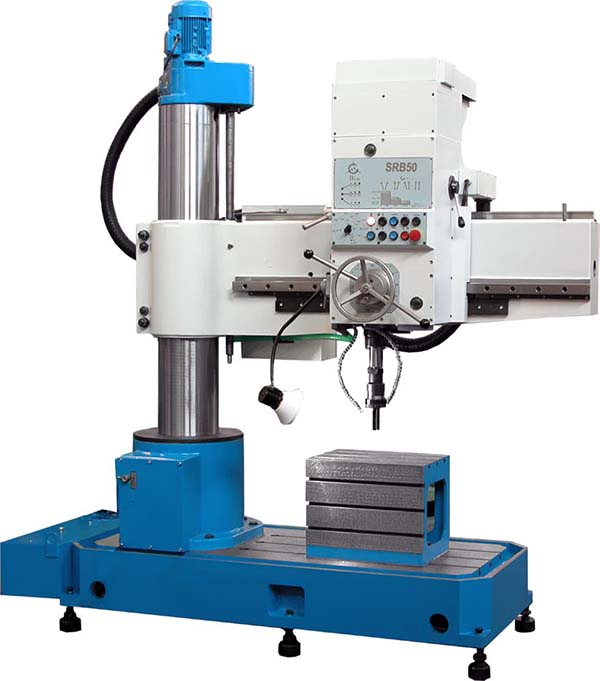

Радиально-сверлильный станок SRB50
По запросу
Радиально-сверлильный станок SRB50 — радиально-сверлильный. Основные справочные параметры: Ø 50, Стерлитамак. Цена, комплектность и срок поставки уточняются по запросу.
Описание
Радиально-сверлильный станок SRB50: описание и характеристики
Радиально-сверлильный станок SRB50 — радиально-сверлильный. Основные справочные параметры: Ø 50, Стерлитамак.
Для оформления заказа добавьте станок в корзину. Чтобы уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР/СНГ |
|---|
Подробные характеристики
| Наименование параметра | SRB50 | 2С550а | 2К550в | 2м55 | 2а554 |
|---|---|
| Класс точности станка | Н | Н | Н | Н | Н |
| Наибольший условный диаметр сверления в стали 45 ГОСТ 1050-88, НВ 207..229, мм | 3..50 | 35 | 55 | 50 | 50 |
| Наибольший условный диаметр сверления в чугуне СЧ20 ГОСТ 1412-85, мм | 40 | 65 | 63 | 63 |
| Диапазон нарезаемой резьбы в стали 45 ГОСТ 1050-88, мм | М3..М33 | М45 | М52 х 5 |
| Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм | 330..1230 | 330..1240 | 370..1600 | 375..1600 | 375..1600 |
| Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм | 900 | 910 | 1280 | 1225 | 1225 |
| Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм | 225..1200 | 180..1255 | 580..1600 | 450..1600 | 450..1600 |
| Наибольшее вертикальное перемещение рукава по колонне (установочное), мм | 727 | 830 | 720 | 750 | 750 |
| Угол поворота рукава вокруг колонны, град | 360° | 360° | 360° | 360° | 360° |
| Размер поверхности плиты (ширина длина), мм | 630 х 1050 | 630 х 1050 | 900 х 1670 | 1000 х 2555 | 1020 х 2555 |
| Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм | 250 | 250 | 300 | 400 | 400 |
| Перемещение шпинделя на одно деление лимба, мм | 1 | 1 | 1 |
| Перемещение шпинделя на оборот лимба, мм | 122,6 | 120 |
| Обозначение конца шпинделя по ГОСТ 24644 | Морзе 4 | Морзе 5 АТ6 | Морзе 5 | Морзе 5 АТ6 |
| Частота прямого вращения шпинделя, об/мин | 0-135; 135-400; 400-670; 670-2000 | 31..1400 (12) | 40..1730 (12) | 20..2000 (21) | 18..2000 (24) |
| Количество скоростей шпинделя прямого вращения | 4 диапазона | 12 | 12 | 21 | 24 |
| Пределы рабочих подач на один оборот шпинделя, мм/об (ступеней) | 0,1; 0,14; 0,2; 0,28; 0,4; 0,56; 0,8; 1,12; 1,6 (9) | 0,1..1,6 (9) | 0,6..1,5 (9) | 0,056..2,5 (12) | 0,045..5,0 (24) |
| Число ступеней рабочих подач пиноли шпинделя | 9 | 9 | 9 | 12 | 24 |
| Пределы рабочих подач на один оборот шпинделя при нарезании резьбы, мм | 1,0…5,0 |
| Наибольший допустимый крутящий момент на шпинделе, Н*м | 400 | 400 | 600 | 710 | 710 |
| Наибольшее усилие подачи, кН | 15 | 15 | 20 | 20 | 20 |
| Зажим вращения колонны в цоколе | Гидравл | Ручной | Автом | Гидравл | Гидравл |
| Зажим рукава на колонне | Гидравл | Автом | Электр | Электр |
| Зажим сверлильной головки на рукаве | Гидравл | Гидравл | Гидравл |
| Отключение подачи при достижении заданной глубины сверления | Автом/ ручн |
| Включение реверса шпинделя при достижении заданной глубины резьбы | Автом/ ручн |
| Количество электродвигателей на станке | 4 | 6 | 7 |
| Электродвигатель привода главного движения, кВт (об/мин) | 4 | 4 | 4 | 4,5 | 5,5 |
| Электродвигатель привода перемещения рукава, кВт (об/мин) | 1,5 | 2,2 | 2,2 |
| Электродвигатель привода гидрозажима колонны, кВт (об/мин) | 1,5 | 0,55 | 0,55 |
| Электродвигатель привода гидрозажима сверлильной головки, кВт (об/мин) | — | — | — |
| Электродвигатель насоса охлаждающей жидкости, кВт (об/мин) | 0,18 | 0,125 | 0,125 |
| Электродвигатель набора скоростей, кВт (об/мин) | — | 0,15 | 0,15 |
| Электродвигатель набора подач, кВт | — | 0,15 | 0,15 |
| Электродвигатель привода ускоренного перемещения шпинделя, кВт | — | — | 0,55 |
| Суммарная мощность установленных электродвигателей, кВт | 8,9 |
| Габариты станка (длина ширина высота) без упаковки, мм | 2730 х 970 х 2630 | 2430 х 965 х 2570 | 2500 х 900 х 2700 | 2665 х 1020 х 3430 | 2665 х 1030 х 3430 |
| Масса станка, кг | 3500 | 3300 | 3500 | 4700 | 4700 |
