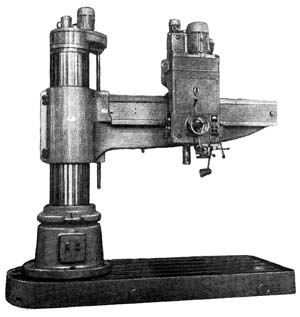

Радиально-сверлильный станок 257
По запросу
Радиально-сверлильный станок 257 — радиально-сверлильный. Основные справочные параметры: Ø 75, Одесса. Цена, комплектность и срок поставки уточняются по запросу.
Описание
Радиально-сверлильный станок 257: описание и характеристики
Радиально-сверлильный станок 257 — радиально-сверлильный. Основные справочные параметры: Ø 75, Одесса.
Для оформления заказа добавьте станок в корзину. Чтобы уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР/СНГ |
|---|
Подробные характеристики
| Наименование параметра | 2М57 | 2Н57 | 257 |
|---|---|
| Класс точности станка | Н | Н | Н |
| Наибольший условный диаметр сверления в стали 45, мм | 75 | 75 | 75 |
| Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм | 500..2000 | 2000 | 500..2000 |
| Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм | 1500 | 1800 |
| Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм | 400..2000 | 1750 | 600..1750 |
| Наибольшее вертикальное перемещение рукава по колонне (установочное), мм | 1100 | 900 |
| Скорость вертикального перемещения рукава по колонне, м/мин | 0,75 |
| Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм | 450 | 450 |
| Угол поворота рукава вокруг колонны, град | 360° | 360° |
| Размер поверхности плиты (ширина длина), мм | 1630 х 2020 | 1630 х 2020 |
| Обозначение конца шпинделя по ГОСТ 24644-81 | Морзе 6 | Морзе 6 | Морзе 6 |
| Частота прямого вращения шпинделя, об/мин (Количество скоростей шпинделя) | 12,5..1600 (22) | 12,5..1600 (22) | 11,2..1400 (22) |
| Пределы рабочих подач на один оборот шпинделя, мм/об (Число подач шпинделя) | 0,063..3,15 (18) | 0,063..3,15 (18) | 0,04..2 (18) |
| Перемещение шпинделя на одно деление лимба, мм | 1 |
| Перемещение шпинделя на оборот лимба, мм | 150 |
| Наибольший допустимый крутящий момент, кгс*см | 14000 |
| Наибольшее усилие подачи, кН | 32 |
| Количество электродвигателей на станке | 5 |
| Электродвигатель привода главного движения, кВт | 7,5 | 7 | 7 |
| Электродвигатель привода перемещения рукава, кВт | 3,0 |
| Электродвигатель привода гидрозажима колонны, кВт | 0,5 |
| Электродвигатель привода гидрозажима сверлильной головки, кВт | 0,8 |
| Электродвигатель насоса охлаждающей жидкости, кВт | 0,125 |
| Габариты станка (длина ширина высота), мм | 3500 х 1630 х 3780 | 3620 х 1550 х 3875 |
| Масса станка, кг | 10500 | 6500 |
