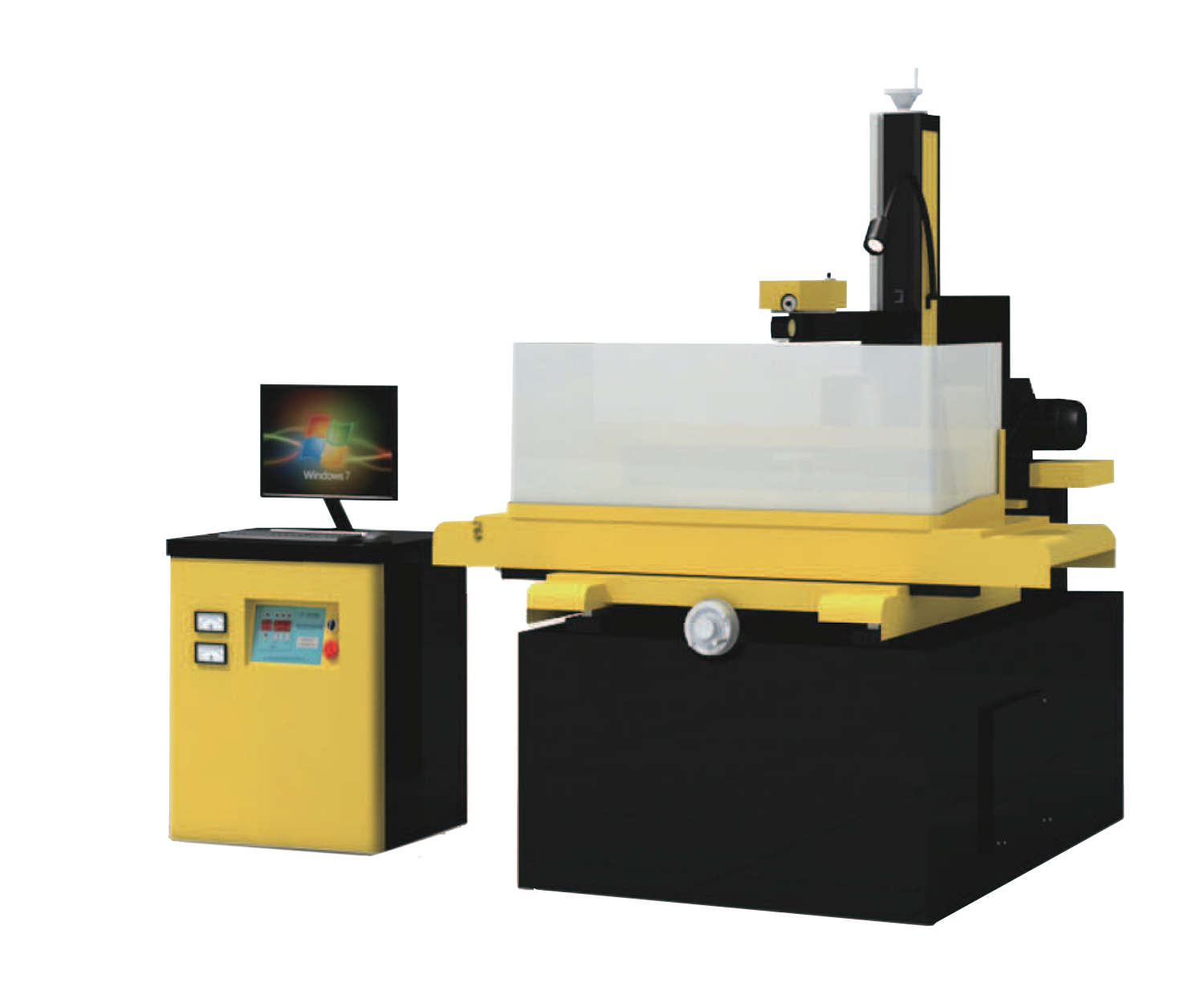

Проволочно-вырезной электроэрозионный станок RAMP M250
Цена по запросу
Описание
Проволочно-вырезной электроэрозионный станок M250 предназначен для проволочно-вырезной электроэрозионной обработки токопроводящих материалов.
Станок применяют для изготовления пресс-форм, штампов, матриц, пуансонов и деталей со сложным контуром, где требуется высокая точность без значительного механического усилия на заготовку.
- резка сложных профилей и внутренних контуров
- стабильная обработка твердых и труднообрабатываемых материалов
- контроль траектории по программе ЧПУ
Подробные характеристики
| Размер стола (Д×Ш) | 510×310 |
|---|---|
| Ход стола X×Y | 250×320 |
| Макс. высота заготовки | 350 |
| Макс. масса заготовки | 250 |
| Габариты станка (Д×Ш×В) | 1500×900×1500 |
| Масса станка | 800 |
| Макс. скорость резания | 180 |
| Точность обработки (вырезка октагона 10 мм) | 0.015/Ø10, высота < 100 |
| Диаметр проволоки-электрода | Ø0.18–Ø0.25 |
| Конусность / высота детали | ±3°/100 мм |
| Потребляемая мощность | 2 |
| Шероховатость поверхности | Однопроходная: Ra < 3.0 |
| Бак высокого давления | Многоступенчатая система фильтрации |
| Струйная плита / сопло | Пластиковая струйная плита, бронзовое сопло |
| Управление катушкой / системой охлаждения | Управление программой и панелью ЧПУ |
| Повторяемость позиционирования X/Y | ±2 |
| Тип направляющих | V-образные направляющие |
| Регулировка скорости транспортировки проволоки | Преобразователь частоты |
| Количество управляемых осей | 5 |
| Питание | AC 380 В, 50 Гц |
Комплектация
В базовую комплектацию входят:
- система ЧПУ
- генератор импульсов
- узел протяжки проволоки
- рабочая ванна и стол
- система фильтрации и подачи рабочей жидкости
- направляющие проволоки
- электрошкаф
- комплект эксплуатационной документации
Состав комплектации уточняется по техническому заданию и выбранной конфигурации станка.
