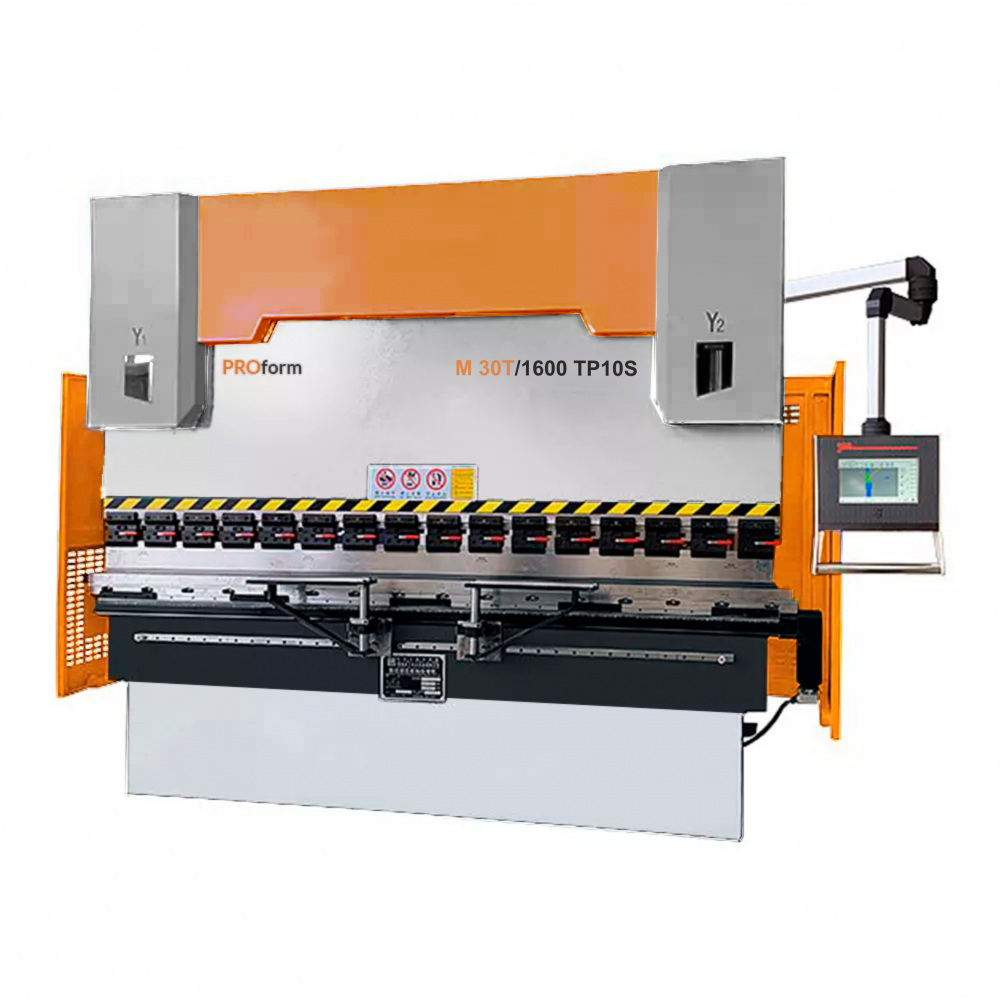

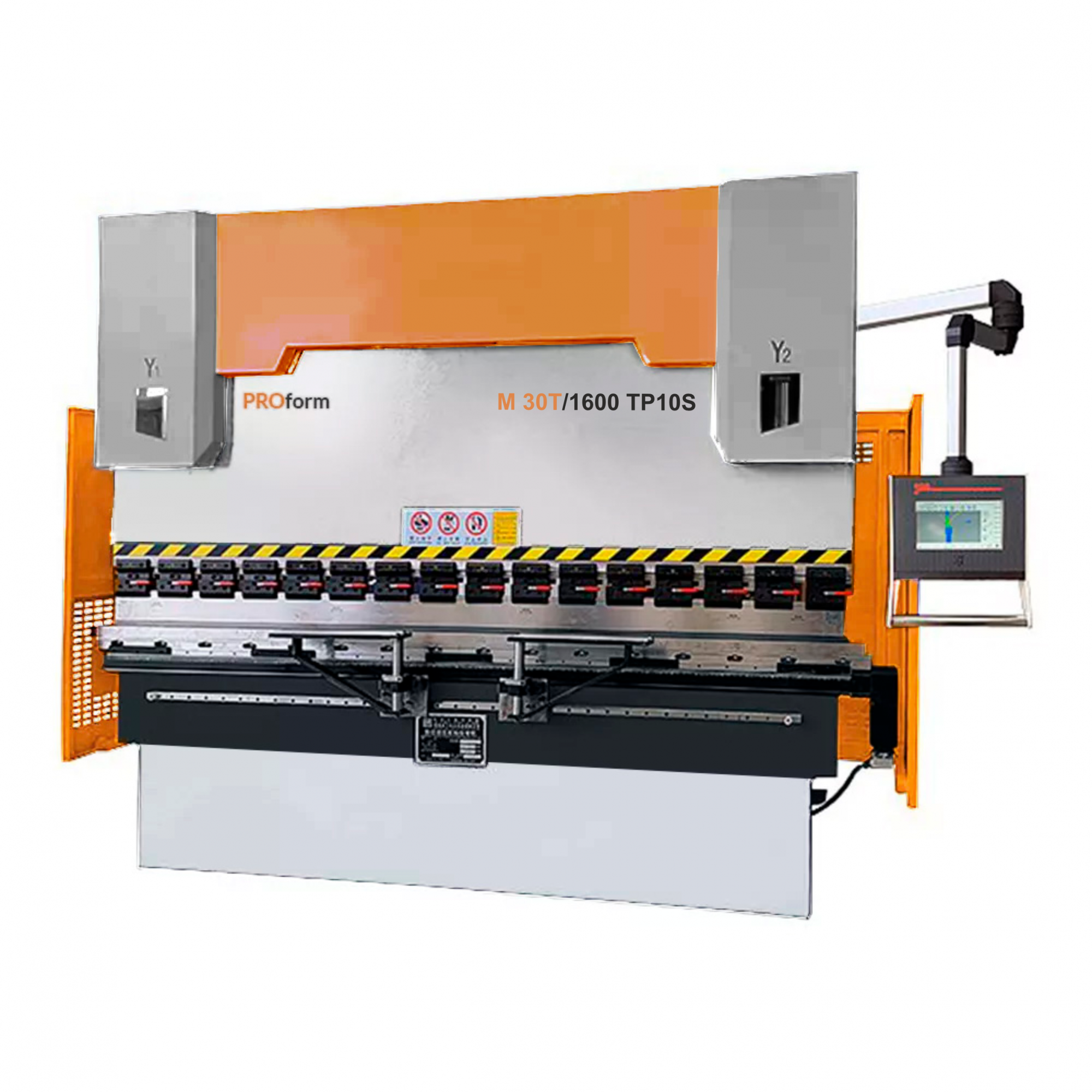

Листогибочный гидравлический пресс с контроллером PROForm TP10S Series
Цена по запросу
| Краткие характеристики | |
|---|---|
| Усиление, т | 30 |
| Рабочая длина, мм | 1600 |
| Мощность двигателя, кВт | 4 |
| Рабочая скорость, м/мин | 9 |
| Вес, кг | 1700 |
Описание
Гидравлические листогибочные прессы с контроллером серииPROForm TP10Sиспользуются для гибки листового металла. Гибка может осуществляться по всей длине листа или отдельными участками.
Прессы применяется в процессе производства разнообразных изделий из листовой стали. Они востребован в таких отраслях, как:
- Машиностроение,
- Судостроение,
- Аэрокосмическая промышленность,
- Производство медицинской техники и мебели,
- Изготовление лабораторных столов и шкафов
Примеры использования:
- Детали автомобильных кузовов,
- Воздуховоды и вентиляционные системы,
- Компоненты напольных покрытий, лестниц, дверей и лифтов,
- Корпусы электрических шкафов и аналогичных устройств,
- Кожухи и корпуса для различного оборудования и машин,
- Бытовая техника и устройства.
Технические характеристики
| Тип оборудования | Листогибочные прессы |
|---|
Подробные характеристики
| Модель PROForm | M 30T/1600 TP10S | M 63T/2500 TP10S | M 80T/2500 TP10S | M 100T/3200 TP10S | M 125T/2500 TP10S | M 125T/3200 TP10S | M 160T/3200 TP10S |
| Технические характеристики | |||||||
|---|---|---|---|---|---|---|---|
| Оси | 4+1 | 4+1 | 4+1 | 4+1 | 4+1 | 4+1 | 4+1 |
| Усилие, т | 30 | 63 | 80 | 100 | 125 | 125 | 160 |
| Макс. длина гиба, мм | 1600 | 2500 | 2500 | 3200 | 2500 | 3200 | 3200 |
| Расстояние между колоннами, м | 1200 | 1980 | 1980 | 2600 | 1980 | 2600 | 2600 |
| Глубина зева, мм | 180 | 180 | 320 | 320 | 320 | 320 | |
| Ход пуансона, мм | 80 | 120 | 120 | 140 | 140 | 140 | 160 |
| Высота открытия, мм | 290 | 370 | 380 | 410 | 410 | 410 | 440 |
| Ход заднего упора, мм | 500 | 600 | 600 | 600 | 600 | 600 | 600 |
| Производительность | |||||||
| Скорость подвода, м/мин | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
| Рабочая скорость, м/мин | 9 | 9 | 9 | 8,5 | 8,5 | 8,5 | 8,5 |
| Скорость возврата, м/мин | 100 | 100 | 90 | 90 | 90 | 90 | 90 |
| Главный двигатель | |||||||
| Мощность, кВт | 4 | 5,5 | 7,5 | 7,5 | 7,5 | 7,5 | 11 |
| Обороты, RPM | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 |
| Габаритные размеры | |||||||
| Длина, мм | 2000 | 2800 | 3100 | 3500 | 2800 | 3500 | 3500 |
| Ширина, мм | 1400 | 1600 | 1800 | 1800 | 1800 | 1900 | 1900 |
| Высота, мм | 1900 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 |
| Вес, кг | 2000 | 3600 | 4700 | 5900 | 5400 | 6300 | 8100 |
Комплектация

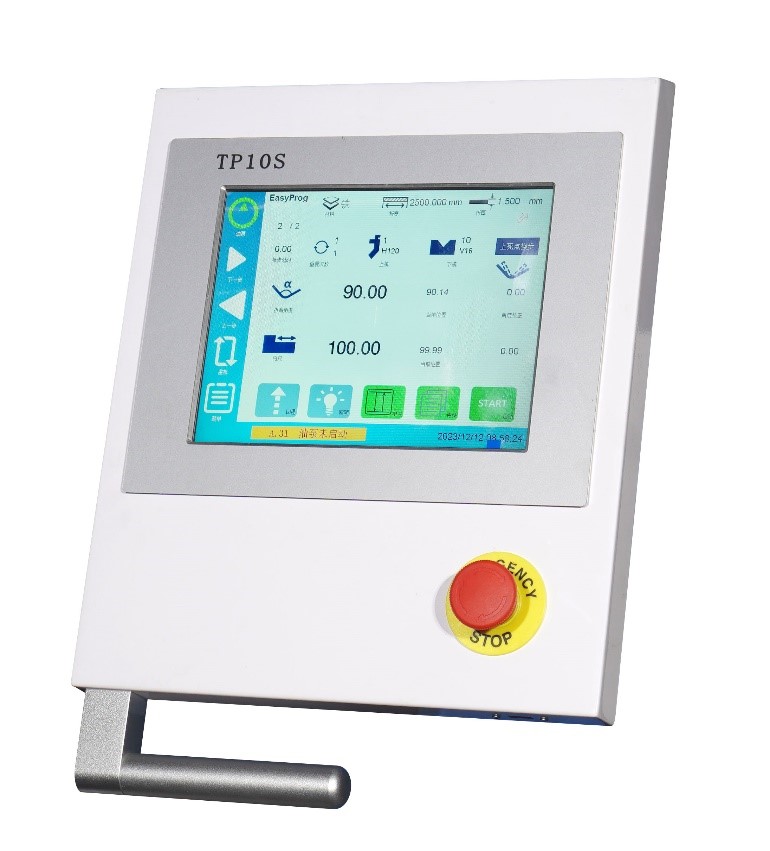

- Система управления TP10S (2 осевая с чпу — Y + X)

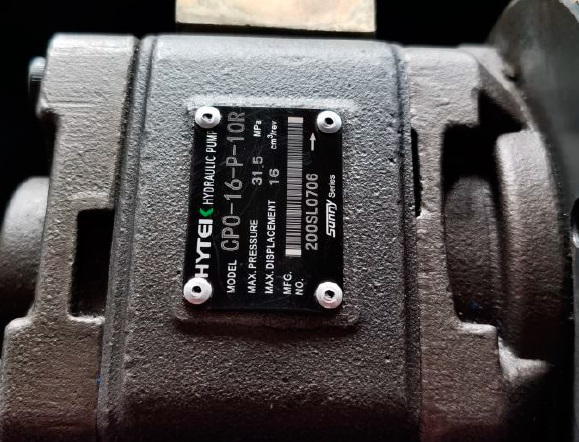

- Насос гидравлической системы Sunny (США)

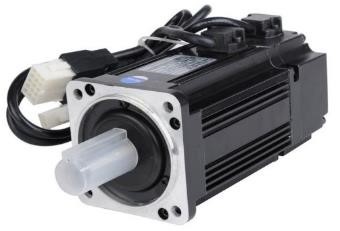

- Серводвигатель заднего упора Hexin (Тайвань)

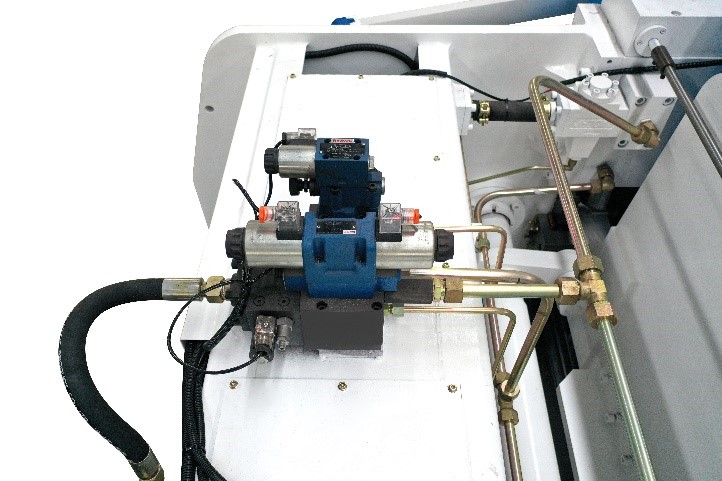

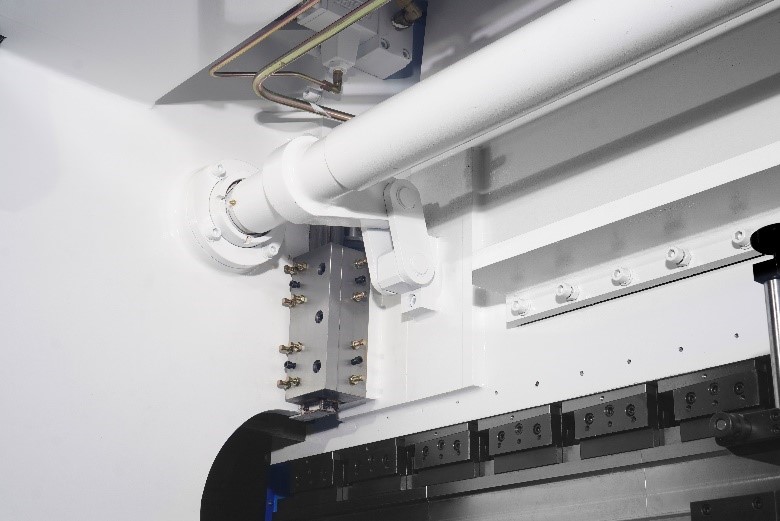

- Клапаны гидравлической системы Bosch-Rexroth (Германия)
- Уплонительные кольца Parker (США)
- Фитинги гидравлических трубок EMB (Германия)

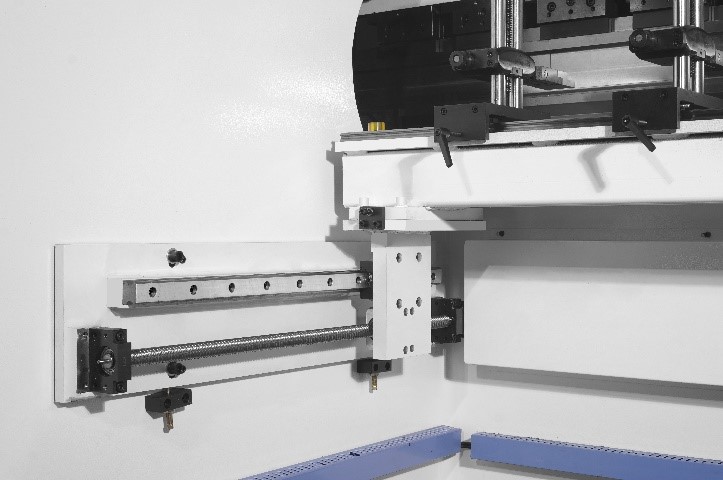

- Шариковинтовые пары и линейные направляющие Hiwin (Тайвань)

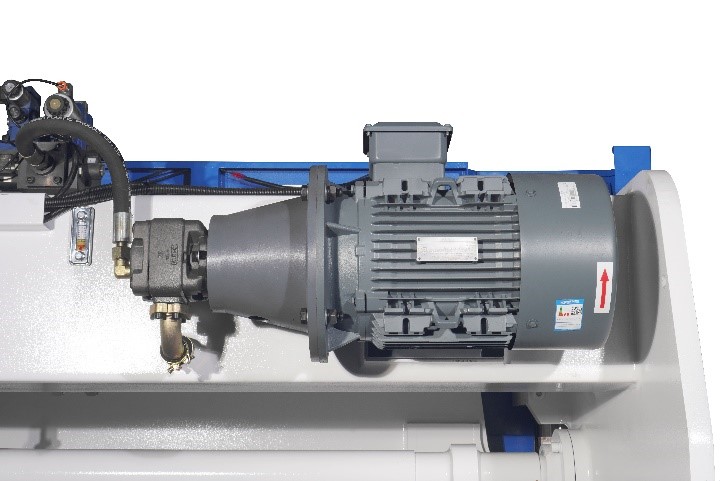

- Главный двигатель Siemens (Siemens Standard Motors LTD. (SSML))

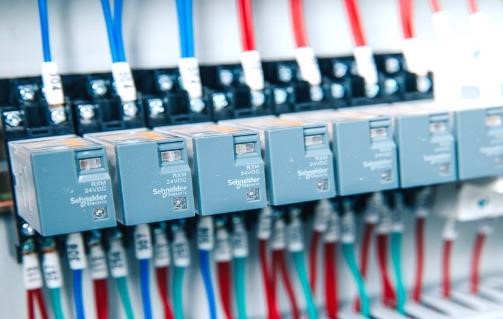

- Электрокомпоненты Schneider (Франция)

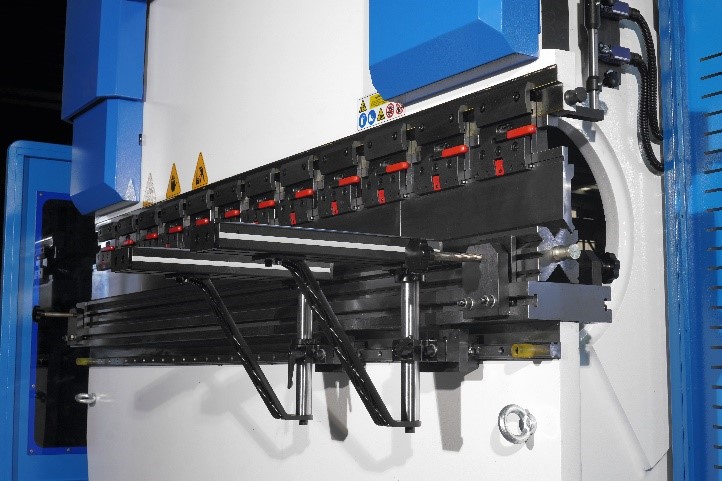

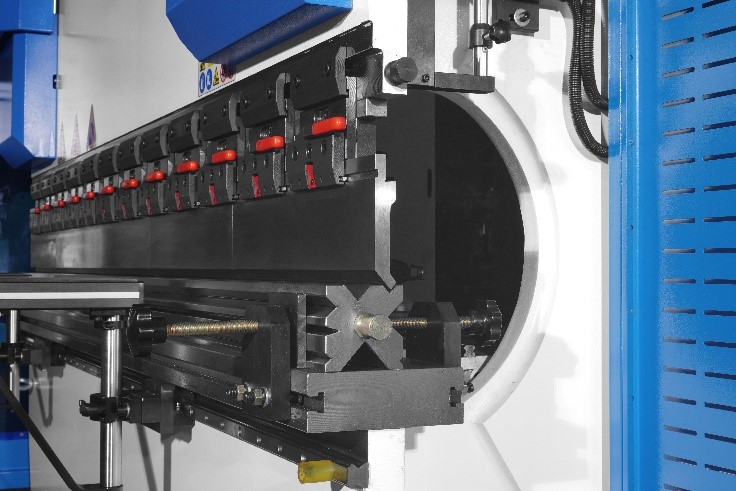

- Быстрая смена инструмента promecam (Европа / Япония)

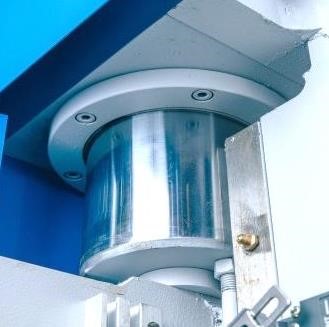

- Гидроцилиндры 2 шт.

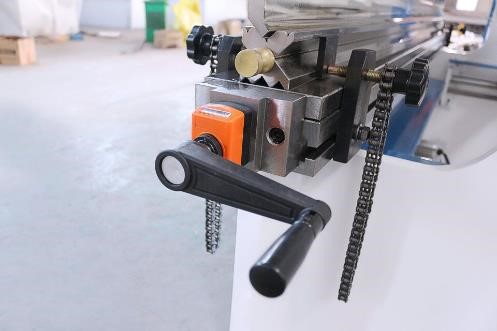

- Компенсация прогиба ручная (для станков длиной гиба 3200 мм в базовой комплектации)
- Пульт ножного привода (педаль) kacon (Ю. Корея)
- Компенсация прогиба ручная (для станков длиной гиба 2500 мм)
- Безопасность лазерная защита
