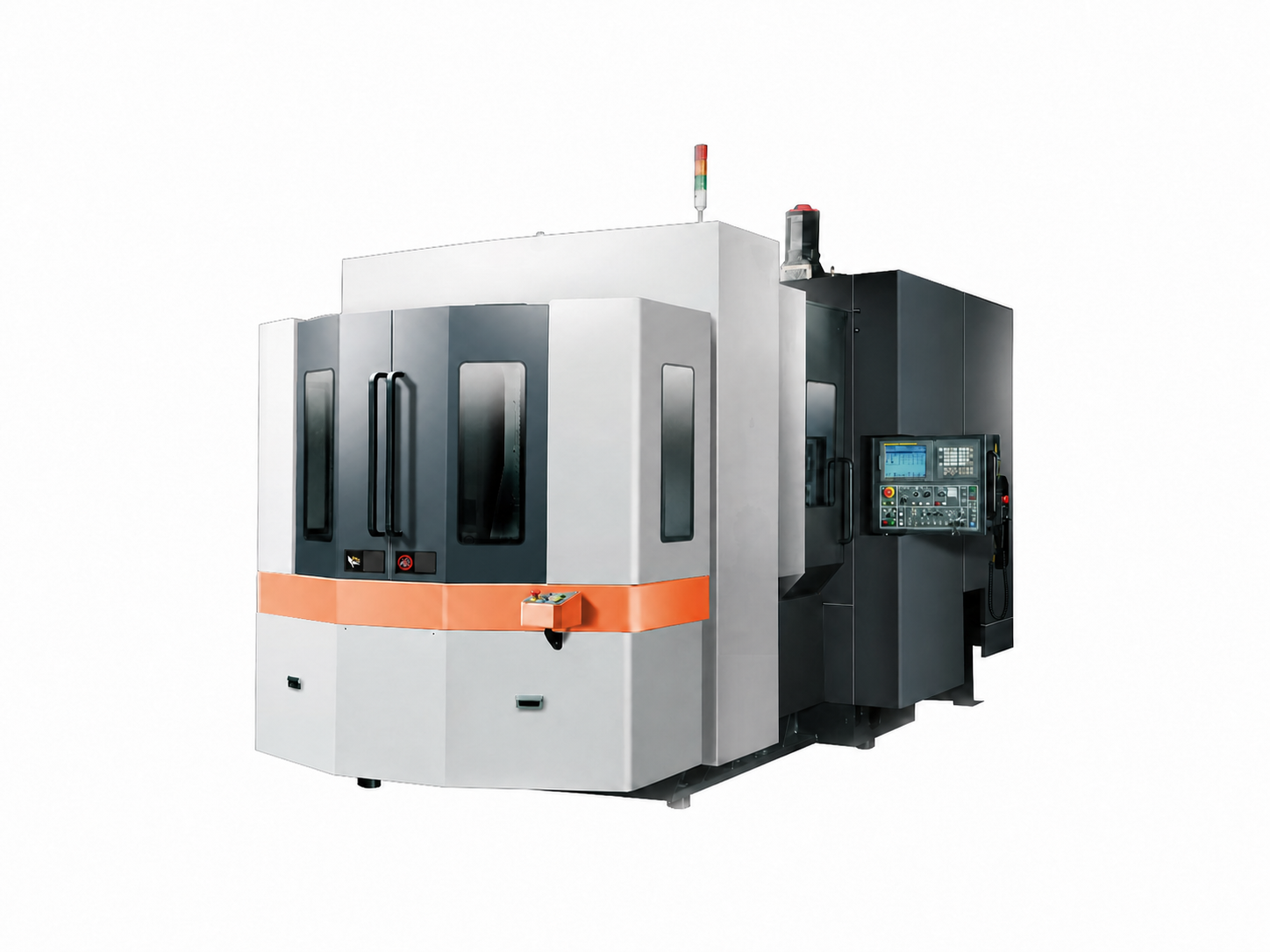

Горизонтальный обрабатывающий центр HMD 1250
Цена по запросу
HMD 1250 — старший центр серии для крупных корпусных деталей: паллета 1250 × 1250 мм, ходы 1700/1400/1240 мм и допустимая масса заготовки 3000 кг.
Описание
HMD 1250 представляет собой старший центр серии для крупных корпусных деталей. Две паллеты позволяют подготавливать следующую установку вне рабочей зоны; перемещения X/Y/Z составляют 1700/1400/1240 мм при размере стола 1250 × 1250 мм.
Шпиндель №50(7:24) мощностью 37/55 кВт развивает до 6000 об/мин. Паллета принимает 3000 кг, магазин на 40 позиций рассчитан на длинные многооперационные циклы и автоматическую смену инструмента.
Технические характеристики
| Размеры рабочего стола | 1250 × 1250 мм |
|---|---|
| Количество паллет | 2 шт. |
| Индексация паллеты | 1°x360° |
| Время индексации паллеты | 5(90°) с |
| Время поворота стола | 35 с |
| Максимальная нагрузка на паллету | 3000 кг |
| Ход по осям X/Y/Z | 1700/1400/1240 мм |
| Расстояние от поверхности стола до оси шпинделя | 70–1470 мм |
| Расстояние от торца шпинделя до стола | 360–1600 мм |
| Ускоренный ход по осям X/Y/Z | 45/45/45 м/мин |
| Макс. подачи резания по осям X/Y/Z | 20/20/20 м/мин |
| Конус шпинделя | №50(7:24) |
| Макс. скорость вращения шпинделя | 6000 об/мин |
| Мощность шпинделя | 37/55 кВт |
| Количество позиций в магазине | 40 шт. |
| Хвостовик инструментального магазина | BT50 |
| Макс. длина инструмента | 500 мм |
| Макс. масса инструмента | 25 кг |
| Макс. диаметр инструмента | Ø115(Ø270) мм |
| Время смены инструмента | 2,5 с |
| Точность позиционирования по осям X/Y/Z | 0,012 мм |
| Точность повторяемости по осям X/Y/Z | 0,007 мм |
| Длина | 8180 мм |
| Ширина | 6087 мм |
| Высота | 3701 мм |
| Масса | 32500 кг |
Подробные характеристики
| Размеры рабочего стола | 1250 × 1250 мм |
| Количество паллет | 2 шт. |
| Индексация паллеты | 1°x360° |
| Время индексации паллеты | 5(90°) с |
| Время поворота стола | 35 с |
| Максимальная нагрузка на паллету | 3000 кг |
| Ход по осям X/Y/Z | 1700/1400/1240 мм |
| Расстояние от поверхности стола до оси шпинделя | 70–1470 мм |
| Расстояние от торца шпинделя до стола | 360–1600 мм |
| Ускоренный ход по осям X/Y/Z | 45/45/45 м/мин |
| Макс. подачи резания по осям X/Y/Z | 20/20/20 м/мин |
| Конус шпинделя | №50(7:24) |
| Макс. скорость вращения шпинделя | 6000 об/мин |
| Мощность шпинделя | 37/55 кВт |
| Количество позиций в магазине | 40 шт. |
| Хвостовик инструментального магазина | BT50 |
| Макс. длина инструмента | 500 мм |
| Макс. масса инструмента | 25 кг |
| Макс. диаметр инструмента | Ø115(Ø270) мм |
| Время смены инструмента | 2,5 с |
| Точность позиционирования по осям X/Y/Z | 0,012 мм |
| Точность повторяемости по осям X/Y/Z | 0,007 мм |
| Длина | 8180 мм |
| Ширина | 6087 мм |
| Высота | 3701 мм |
| Масса | 32500 кг |
Запросить предложение
Уточнить цену и комплектацию: info@instanko-trade.ru.
