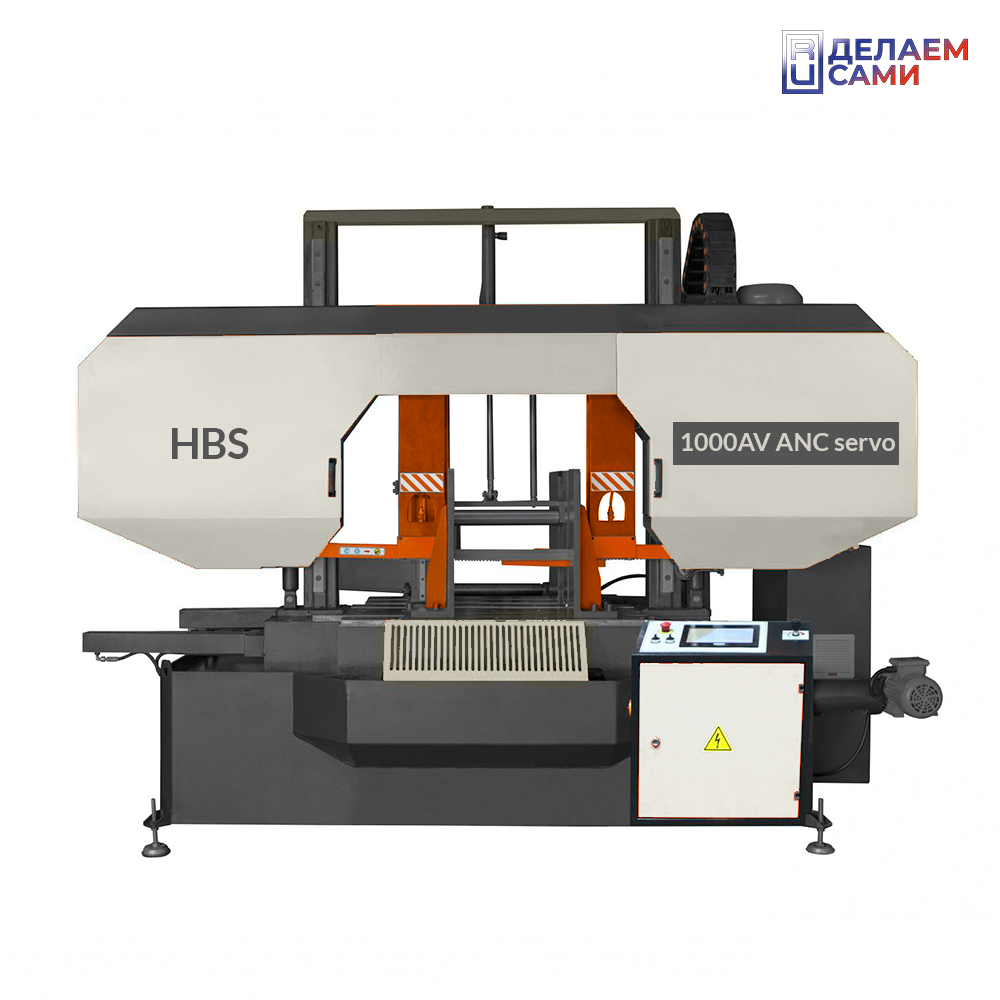

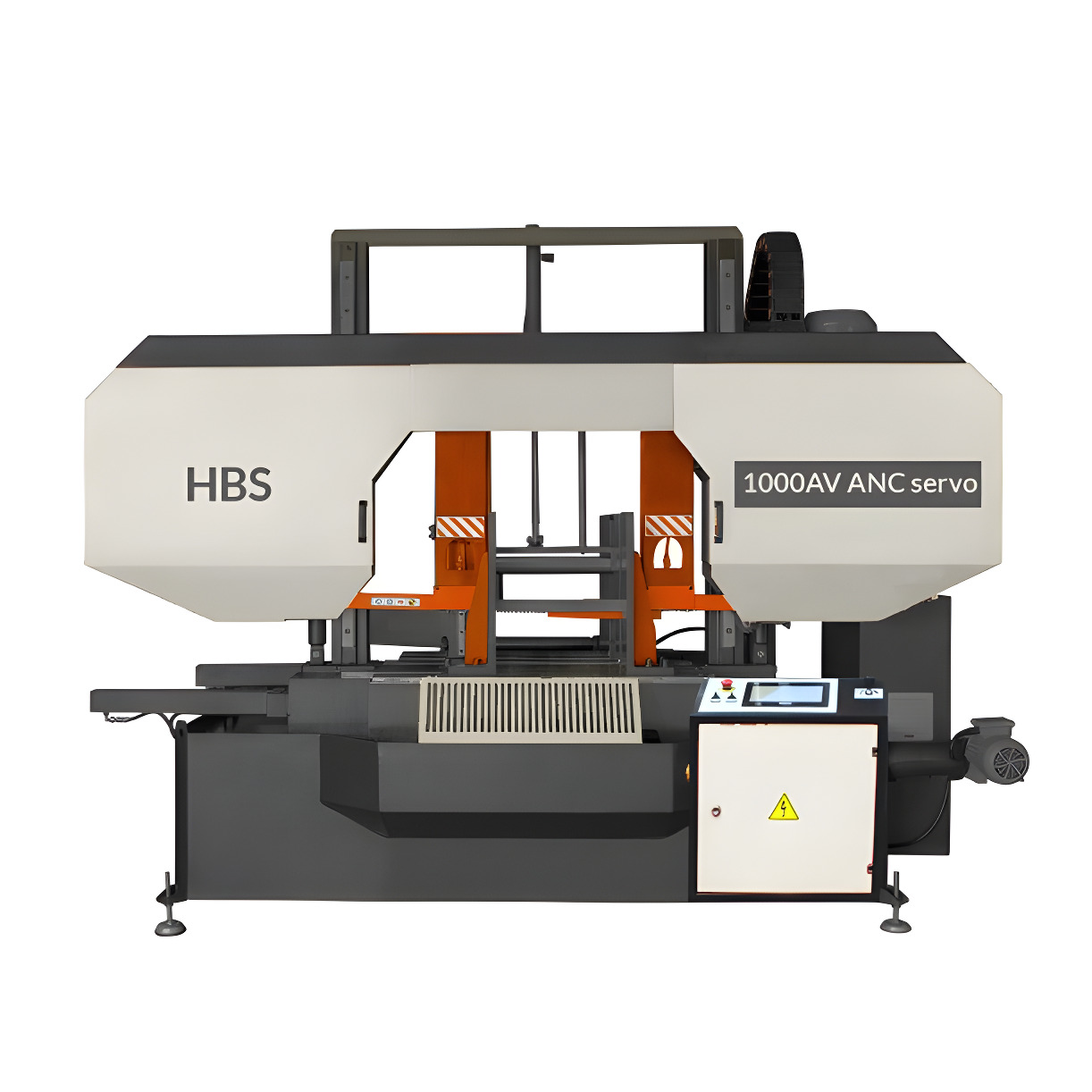

Двухколонный автоматический ленточнопильный станок HBS-1000AV ANC servo
Описание
Назначение модели– двухколонный станок предназначен для резки изделий из никелевых и титановых сплавов, конструкционной и высоколегированной стали и цветных металлов, для раскроя листового материала, труб профильных и полнотелых заготовок.
Одним из ключевых преимуществ HBS-1000AV ANC servo является его высокая автоматизация. Благодаря использованию передовых технологий и систем управления, данный станок способен самостоятельно осуществлять процесс пиления с минимальным вмешательством оператора. Это позволяет существенно снизить трудозатраты и повысить эффективность производства.
Техническая оснащенность и функциональность HBS-1000AV ANC servo также заслуживают отдельного внимания. Станок обладает интегрированным системами автоматической подачи и обратной подачи ленты, что обеспечивает бесперебойную работу и возможность обработки материалов большой длины. Благодаря использованию ANC-технологии, станок оснащен антишумовой системой, что делает его более комфортным и безопасным в эксплуатации.
HBS-1000AV ANC servoтакже обладает высокой точностью и качеством пиления. Специально разработанный сервомотор позволяет достичь максимальной точности в процессе работы, а автоматическая регулировка скорости и нагрузки позволяет получить оптимальное качество реза в зависимости от типа и толщины материала. Это делает станок идеальным выбором для производства деталей с высокими требованиями к размерам и геометрии.
Технические характеристики
| Диаметр заготовки | 1100 мм |
|---|---|
| Наличие | В наличии |
| Тип станка | Колонный |
| Тип автоматизации | Автоматический |
| Поворот пильной рамы | 90° |
Подробные характеристики
|
Модель |
HBS-550AV ANC servo |
HBS-1000 AV ANC servo |
HBS-800AV ANC servo |
|
|
Параметры |
Ленточнопильные станки |
|||
|
Производительность резания 90˚ |
Круг |
570 мм |
1 100 мм |
650 мм |
|
Квадрат |
550х550 мм |
1 100х1 100 мм |
650х650 мм |
|
|
Прямоугольник |
550×700 мм |
1100×1300 мм |
650×850 мм |
|
|
Ленточная пила |
Скорость |
12-80 м/мин |
12-80 м/мин |
12-80 м/мин |
|
Размер |
6850x41x1.3 мм |
11620x80x1.6 мм |
8200x54x1.6 мм |
|
|
Натяжение |
Гидро-меxаническое |
Гидро-меxаническое |
Гидро-меxаническое |
|
|
Двигатель |
Ленточной пилы |
4 кВт |
7,5 кВт |
5,5 кВт |
|
Гидравлики |
1,5 кВт |
2,2 кВт |
1,5 кВт |
|
|
СОЖ |
0,2 кВт |
0,2 кВт |
0,2 кВт |
|
|
Контейнер для удаления стружки |
0,18 кВт |
0,18 кВт |
0,18 кВт |
|
|
Объем жидкости |
Гидравлической |
40 л |
40 л |
40 л |
|
СОЖ |
30 л |
30 л |
30 л |
|
|
Вес |
6 050 кг |
12 000 кг |
6 400 кг |
|
|
Габариты |
2600x 1300x 3700 мм |
3300x 3000×5300 мм |
2700x1500x 4100 мм |
|
|
Точность подачи заготовки |
±0,2 мм |
±0,2 мм |
±0,2 мм |
|
|
Минимальный остаток материала |
20 мм |
20 мм |
20 мм |
|
|
Количество загружаемых программ |
100 |
100 |
100 |
|
|
Кратность подачи |
многократно |
многократно |
многократно |
|
|
Длина подачи |
500 мм |
500 мм |
500 мм |
|
Комплектация
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ СТАНКА
| — автоматическое гидравлическое натяжение полотна |
| — направляющая полотна твердосплавными накладками и подшипниками |
| — привод пильной рамы — гидравлический |
| — гидропривод зажимных тисков |
| — пульт управления с LED – на панели управления |
| — программный числовой логический контроллер, библиотека режимов реза |
| — автоматическая подача материала в зону резания с точностью 0,2 мм |
| — инвертор для плавной регулировки скорости полотна |
| — автоматический конвейер для сбора стружки |
| — система циркуляции СОЖ |
| — щетка для очистки полотна от стружки с механическим приводом |
| — лампа освещения рабочей зоны реза |
| — контроль обрыва полотна с остановкой цикла резки |
| — датчик открытых кожухов |
| — кнопка экстренной остановки при поломке станка |
| — остановка полотна после окончания резки |
| — отображение текущего состояния на пульте управления цветовыми индикаторами |
| — станок работает в трех режимах: ручной, полуавтоматический и автоматический |
| — выставление программы реза с пульта управления, понятный и простой интерфейс не требующий высокой квалификации персонала |
| — замена полотна может производиться одним сотрудником |
| — регулировка станка на промышленный пол без анкеровки |
| — биметаллическое ленточное полотно М42 |
| — гидравлическая жидкость и заправочное масло для первой заправки |
| — ЗИП для работы |
| — техническая документация |
| — энкодеры опускания рамы для быстрого подвода к заготовке |
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ ДЛЯ СТАНКА
— не приводной рольганг 3 метра
— приводной рольганг 3 метра
— светосигнальная колонна
— лазерный указатели линии реза
— датчик контроля отвода полотна
— электропривод щетки
— вертикальный прижим для пакетной резки
— масляный туман
— пистолет для смыва стружки
