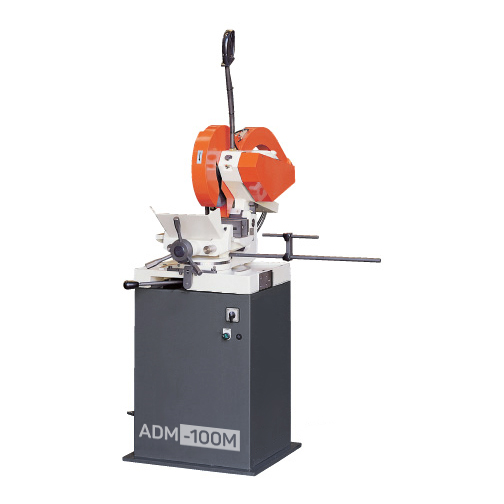

Дисковый ручной станок ADM-100M с абразивным диском
от 290 000 #CURRENCY#
поставщикпредлагает дисковые ручные станки ADM — 100М с абразивным диском для резки по металлуЗапросить предложение
Описание
Описание модели— абразивный пильный диск, распил осуществляется за счет качания консоли вручную, резание прямое, резка под углом за счет поворота консоли относительно оси разрезаемого материала на определённый угол, ручная подача материала в зону реза
— для раскроя труб профильных и полнотелых заготовок, с толщиной/диаметром до 140 мм*
— понятный и простой пульт управления, не требующий высокой квалификации персонала
— поворотная инструментальной бабки для резки заготовок под углами -45°, 0°, 45°, 60°
— легкая настройка угла реза с шагом в 1°
— возможна установка станка, на промышленный пол, без анкеровки
— защитный кожух по периметру диска
— датчик открытых кожухов
— кнопка экстренной остановке при поломке станка
— остановка диска после окончания резки
— отображение текущего состояния, на пульте управления
Технические характеристики
| Максимальный диаметр реза круглой заготовки 90° (мм) | 100 |
|---|---|
| Мощность (кВт) | 4 |
| Наличие | В наличии |
| Тип станка | Консольный |
| Тип автоматизации | Ручной |
| Поворот пильной рамы | 90° |
| Поворот пильной рамы | +45° |
Подробные характеристики
|
ОБЩАЯ ИНФОРМАЦИЯ |
|
ADM-100 M |
ADM-120 M |
ADM-140 M |
|
|
Тип |
|
Ручной |
Ручной |
Ручной |
|
|
Вид режущего инструмента |
|
Абразивный диск |
Абразивный диск |
Абразивный диск |
|
|
Привод тисков |
|
Механический |
Механический |
Механический |
|
|
МАКСИМАЛЬНЫЙ РАЗМЕР РЕЗА при 90° |
|
|
|
|
|
|
Труба 90° |
мм |
100 |
115 |
130 |
|
|
Квадратный профиль 90° |
мм |
90 |
108 |
120 |
|
|
Прямоугольный профиль 90° |
мм |
80х140 |
90х140 |
95/120х120 |
|
|
МАКСИМАЛЬНЫЙ РАЗМЕР РЕЗА при ±45° |
|
|
|
|
|
|
Труба ±45° |
мм |
90 |
105 |
120/100 |
|
|
Квадратный профиль ±45° |
мм |
80 |
95 |
120/100 |
|
|
Прямоугольный профиль ±45° |
мм |
70х100 |
90х100 |
95/120х100 |
|
|
РАЗМЕРЫ И ВЕС |
|
|
|
|
|
|
Длина |
мм |
860 |
860 |
860 |
|
|
Ширина |
мм |
980 |
980 |
960 |
|
|
Высота |
мм |
950 |
950 |
980 |
|
|
Вес |
кг |
115 |
145 |
145 |
|
|
МОЩНОСТЬ |
|
|
|
|
|
|
Главный двигатель |
кВт |
4,0 |
5,5 |
5,5 |
|
|
ПАРАМЕТРЫ |
|
|
|
|
|
|
Количество скоростей |
|
1 |
1 |
1 |
|
|
Скорость диска |
об/мин |
5 100 |
4 300 |
3 800 |
|
|
Диаметр диска |
мм |
300 |
350 |
400 |
|
|
Максимальное раскрытие тисков |
мм |
150 |
150 |
170 |
|
|
Энергоснабжение |
|
380 В, 50 Гц, 3 фазы
|
|||
| Max. Ø заготовки 90°, мм | Max. Ø заготовки 45°, мм | Max. Ø заготовки -45°, мм | Max. Ø заготовки 60°, мм | Кол-во оборотов/мин |
| 100 | 90 | 90 | — | 5000 |
| Исполнение | Тип инструмента | Диаметр инструмента, мм | Max. раскрытие тисков, мм | Периметр площадки для установки станка, мм |
| консольное | абразивный диск | 300 | 150 | 850х900 |
Комплектация
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ СТАНКА
— поворот режущей головы на 45 градусов вправо и влево
— держатель отрезной головы закреплен на подшипниках
— привод пильной рамы — ручной
— ручной привод тисков
— кнопочный пульт управления
— двойной шарнир с эксцентриковой втулкой
— упор для заготовки
— контейнер для сбора стружки
— низковольтная панель управления, отвечающая международным стандартам
— набор инструмента для обслуживания
— руководство по эксплуатации
