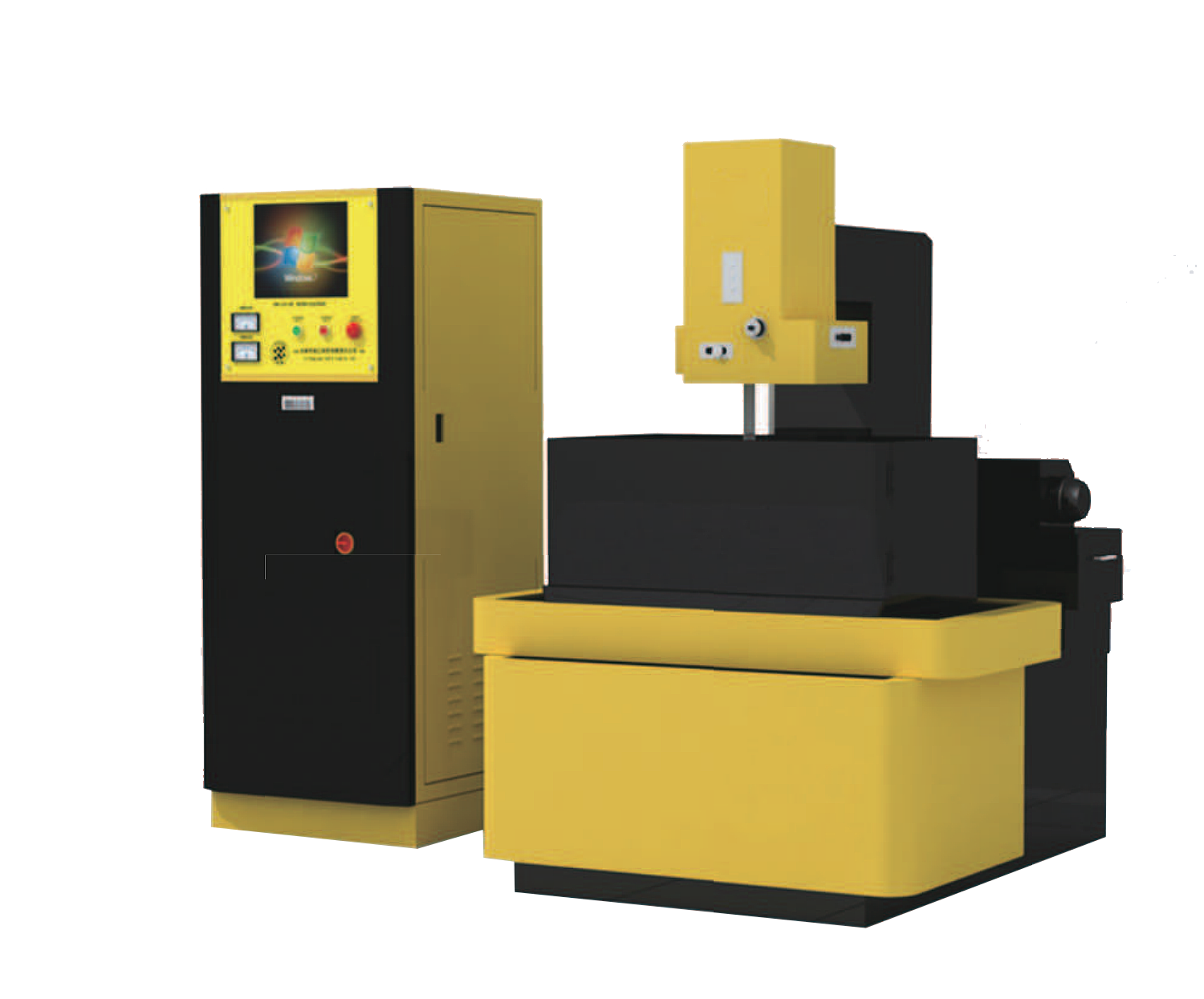

Проволочно-вырезной электроэрозионный станок RAMP A320C
Цена по запросу
Описание
Проволочно-вырезной электроэрозионный станок A320C предназначен для проволочно-вырезной электроэрозионной обработки токопроводящих материалов.
Станок применяют для изготовления пресс-форм, штампов, матриц, пуансонов и деталей со сложным контуром, где требуется высокая точность без значительного механического усилия на заготовку.
- резка сложных профилей и внутренних контуров
- стабильная обработка твердых и труднообрабатываемых материалов
- контроль траектории по программе ЧПУ
Подробные характеристики
| Размер стола (Д×Ш) | 550×700 |
|---|---|
| Ход стола X×Y | 320×400 |
| Макс. высота заготовки | 250 (опц. 300) |
| Макс. масса заготовки | 350 |
| Габариты станка (Д×Ш×В) | 1750×1300×2100 |
| Масса станка | 1900 |
| Масса электрического шкафа | 270 |
| Масса бака | 40 |
| Ёмкость бака | 60 |
| Макс. ток обработки | 6 |
| Макс. скорость резания | 200 |
| Точность обработки (вырезка октагона 10 мм) | 0.010/Ø10 |
| Диаметр проволоки-электрода | Ø0.10–Ø0.25 |
| Конусность / высота детали | ±3°/100 мм |
| Потребляемая мощность | 3 |
| Шероховатость поверхности | 1 проход: Ra < 2.0; многопроходная: Ra < 0.65 |
| Бак высокого давления | Многоступенчатая система фильтрации |
| Направляющее сопло | Рубиновое сопло |
| Управление катушкой / системой охлаждения | Управление программой и панелью ЧПУ |
| Повторяемость позиционирования X/Y | ±1.5 |
| Тип направляющих | Линейные направляющие |
| Регулировка скорости транспортировки проволоки | Преобразователь частоты |
| Количество управляемых осей | 5 |
| Питание | AC 380 В, 50 Гц |
Комплектация
В базовую комплектацию входят:
- система ЧПУ
- генератор импульсов
- узел протяжки проволоки
- рабочая ванна и стол
- система фильтрации и подачи рабочей жидкости
- направляющие проволоки
- электрошкаф
- комплект эксплуатационной документации
Состав комплектации уточняется по техническому заданию и выбранной конфигурации станка.
