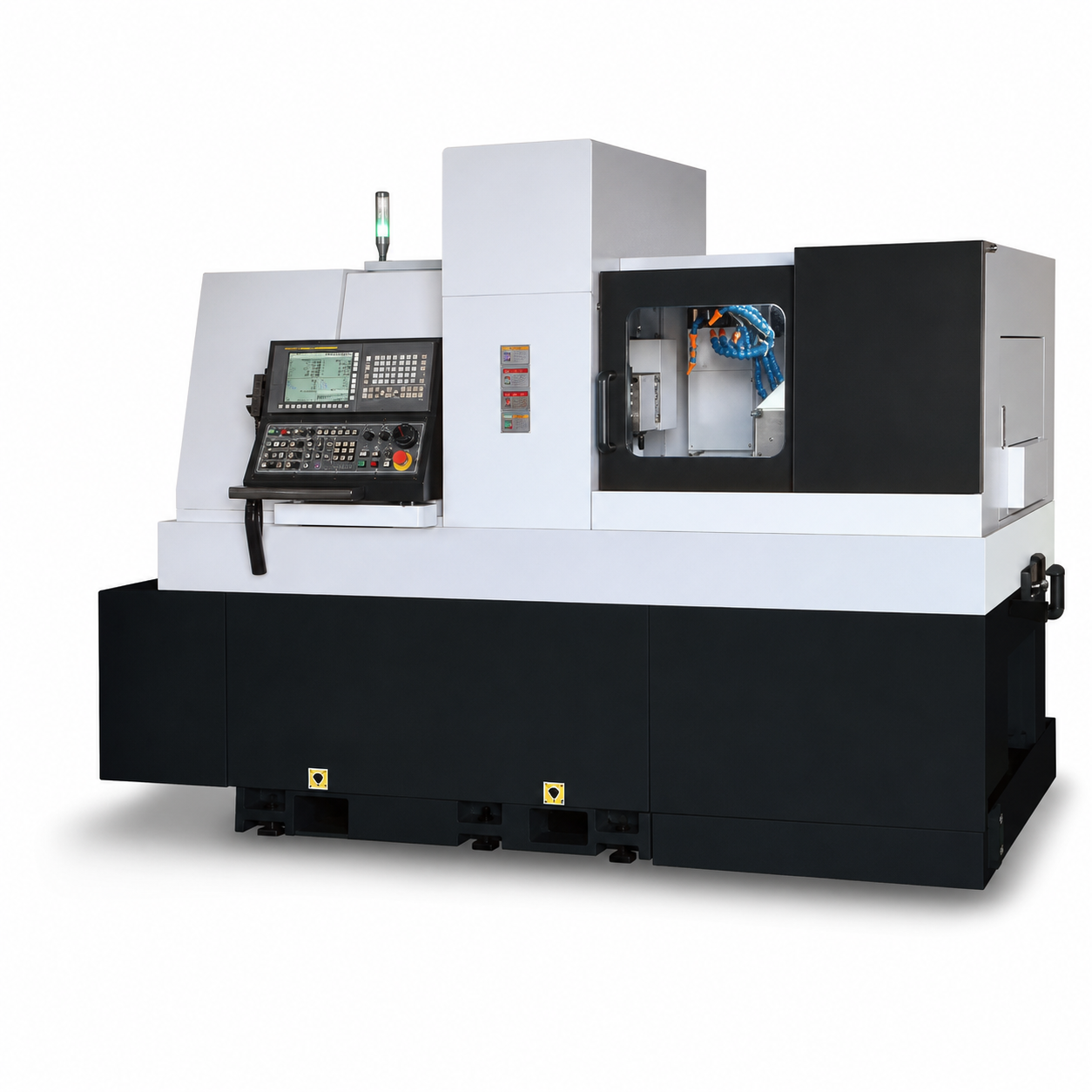

Автомат продольного точения SS-51RBY
Цена по запросу
Для выпуска точных деталей из прутка до Ø51 мм предусмотрен автомат SS-51RBY: 8 управляемых осей дают гибкость при построении многооперационного маршрута.
Описание
SS-51RBY рассчитан на комплексную обработку длинномерных деталей с максимальным диаметром 51 мм. Допустимая длина при работе с направляющей втулкой достигает 300 мм, а кинематика включает 8 управляемых осей.
Главный и встречный шпиндели работают в диапазоне до 4500 / 4500 об/мин. Возможности сверления и резьбонарезания: Главный Ø26/M16; контршпиндель Ø20/M12; поперечное Ø12/M10. Габариты оборудования — 3173×1695×2146, масса — 5480 кг; состав оснастки уточняется для выбранного маршрута.
Технические характеристики
| Модель | SS-51RBY |
|---|---|
| Серия / компоновка | Swiss type, главный + контршпиндель |
| Макс. Ø главного шпинделя, мм | 51 |
| Макс. Ø контршпинделя, мм | 51 |
| Макс. длина — вращающаяся направляющая втулка, мм | 300 |
| Макс. длина — без направляющей втулки, мм | 130 |
| Макс. обороты главного / контршпинделя, об/мин | 4500 / 4500 |
| Мощность главного / контршпинделя, кВт | 11/15 / 7.5/11 |
| Управляемые оси, шт. | 8 |
| Инструментальная система | 5 наружных Ø20; 5 внутренних Ø25; 6 поперечных ER20; 8 торцевых на контршпинделе |
| Сверление / нарезание резьбы | Главный Ø26/M16; контршпиндель Ø20/M12; поперечное Ø12/M10 |
| Быстрые подачи, м/мин | 24 |
| Бак СОЖ, л | 250 |
| Габариты Д×Ш×В, мм | 3173×1695×2146 |
| Масса, кг | 5480 |
| Особенности / примечания | Ось Y2; фиксированная направляющая втулка не предусмотрена |
Подробные характеристики
| Модель | SS-51RBY |
| Серия / компоновка | Swiss type, главный + контршпиндель |
| Макс. Ø главного шпинделя, мм | 51 |
| Макс. Ø контршпинделя, мм | 51 |
| Макс. длина — вращающаяся направляющая втулка, мм | 300 |
| Макс. длина — без направляющей втулки, мм | 130 |
| Макс. обороты главного / контршпинделя, об/мин | 4500 / 4500 |
| Мощность главного / контршпинделя, кВт | 11/15 / 7.5/11 |
| Управляемые оси, шт. | 8 |
| Инструментальная система | 5 наружных Ø20; 5 внутренних Ø25; 6 поперечных ER20; 8 торцевых на контршпинделе |
| Сверление / нарезание резьбы | Главный Ø26/M16; контршпиндель Ø20/M12; поперечное Ø12/M10 |
| Быстрые подачи, м/мин | 24 |
| Бак СОЖ, л | 250 |
| Габариты Д×Ш×В, мм | 3173×1695×2146 |
| Масса, кг | 5480 |
| Особенности / примечания | Ось Y2; фиксированная направляющая втулка не предусмотрена |
Запросить предложение
Уточнить цену и комплектацию: info@instanko-trade.ru.
