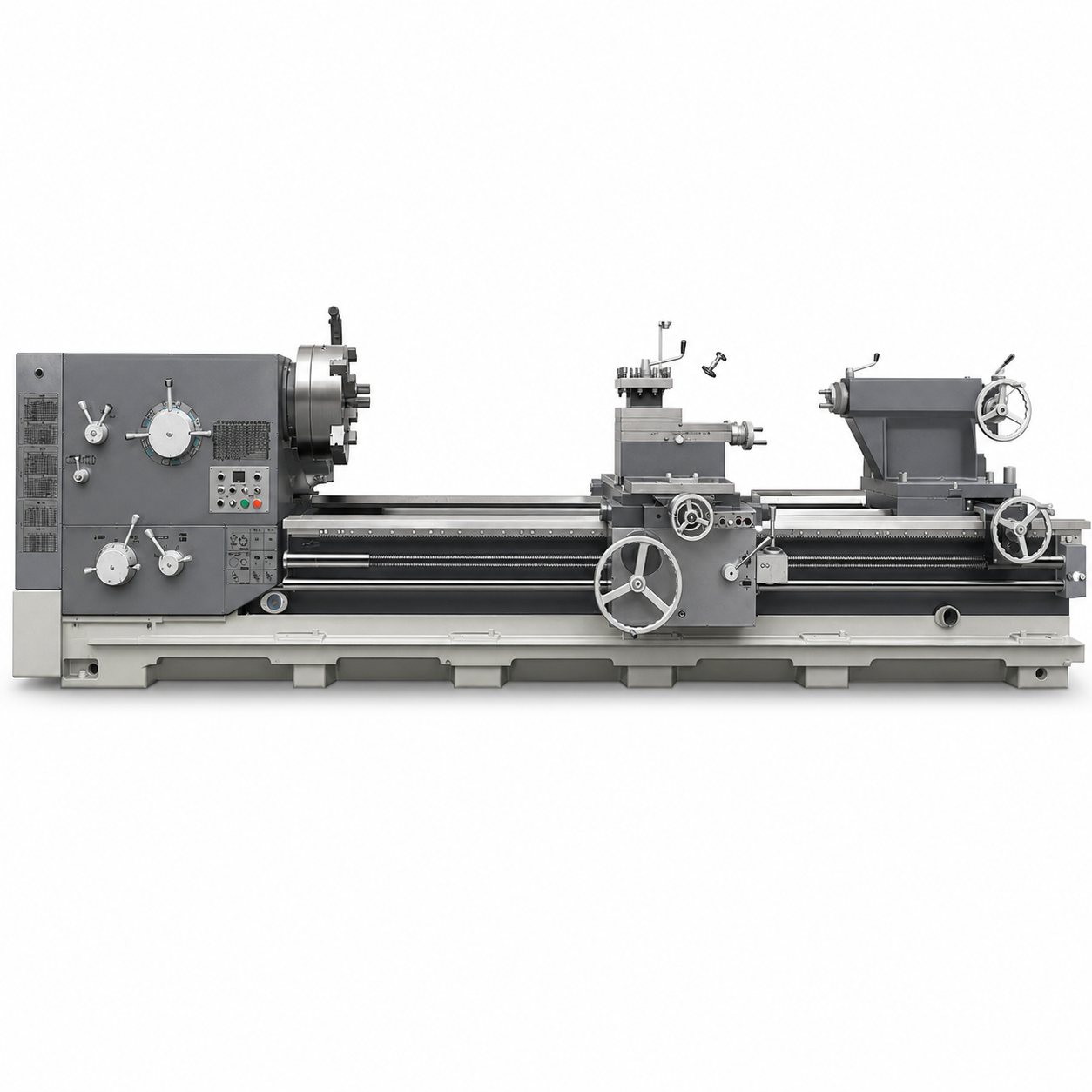

Тяжёлый универсальный токарный станок CW61100M
Цена по запросу
Конструкция CW61100M рассчитана на выполнение операций силового точения длинных и крупноразмерных заготовок. При технологическом расчёте учитываются максимальный диаметр над станиной 1000 мм; также паспортом заданы межцентровое расстояние 1500 / 2000 / 3000 / 4000 / 5000 / 6000 / 8000 мм и проход шпинделя 130 мм.
Описание
Конструкция CW61100M рассчитана на выполнение операций силового точения длинных и крупноразмерных заготовок. При технологическом расчёте учитываются максимальный диаметр над станиной 1000 мм; также паспортом заданы межцентровое расстояние 1500 / 2000 / 3000 / 4000 / 5000 / 6000 / 8000 мм и проход шпинделя 130 мм.
Такое сочетание параметров удобно для выбора оснастки и предварительной проверки применимости станка к конкретной детали.
Технические характеристики
| Модель | CW61100M |
|---|---|
| Тип станка | Тяжёлый токарный |
| Макс. Ø над станиной, мм | 1000 |
| Макс. Ø над суппортом, мм | 630 |
| Межцентровое расстояние, мм | 1500 / 2000 / 3000 / 4000 / 5000 / 6000 / 8000 |
| Ширина станины, мм | 755 |
| Отверстие шпинделя, мм | 130 |
| Конус шпинделя | Metric 140 (1:20) |
| Диапазон оборотов шпинделя | 3.15–315 об/мин, 18 ступеней |
| Продольные подачи, мм/об | 56 видов: 0.1–12 |
| Поперечные подачи, мм/об | 56 видов: 0.05–6 |
| Метрическая резьба | 52 вида: 1–120 мм |
| Дюймовая резьба | 43 вида: 1/4–30 TPI |
| Модульная резьба | 46 видов: 0.5–60 MP |
| Питчевая резьба | 49 видов: 1/2–60 DP |
| Ход верхних салазок, мм | 300 |
| Сечение резца, мм | 45×45 |
| Пиноль задней бабки: Ø / конус / ход | Ø160 (опция Ø200/240) / Metric 80 / 300 |
| Мощность главного двигателя, кВт | 11 / 15 |
| Примечание | Макс. масса детали 6000 кг; опции 8000/10000 кг. |
Подробные характеристики
| Модель | CW61100M |
| Тип станка | Тяжёлый токарный |
| Макс. Ø над станиной, мм | 1000 |
| Макс. Ø над суппортом, мм | 630 |
| Межцентровое расстояние, мм | 1500 / 2000 / 3000 / 4000 / 5000 / 6000 / 8000 |
| Ширина станины, мм | 755 |
| Отверстие шпинделя, мм | 130 |
| Конус шпинделя | Metric 140 (1:20) |
| Диапазон оборотов шпинделя | 3.15–315 об/мин, 18 ступеней |
| Продольные подачи, мм/об | 56 видов: 0.1–12 |
| Поперечные подачи, мм/об | 56 видов: 0.05–6 |
| Метрическая резьба | 52 вида: 1–120 мм |
| Дюймовая резьба | 43 вида: 1/4–30 TPI |
| Модульная резьба | 46 видов: 0.5–60 MP |
| Питчевая резьба | 49 видов: 1/2–60 DP |
| Ход верхних салазок, мм | 300 |
| Сечение резца, мм | 45×45 |
| Пиноль задней бабки: Ø / конус / ход | Ø160 (опция Ø200/240) / Metric 80 / 300 |
| Мощность главного двигателя, кВт | 11 / 15 |
| Примечание | Макс. масса детали 6000 кг; опции 8000/10000 кг. |
Запросить предложение
Уточнить цену и комплектацию: info@instanko-trade.ru.
