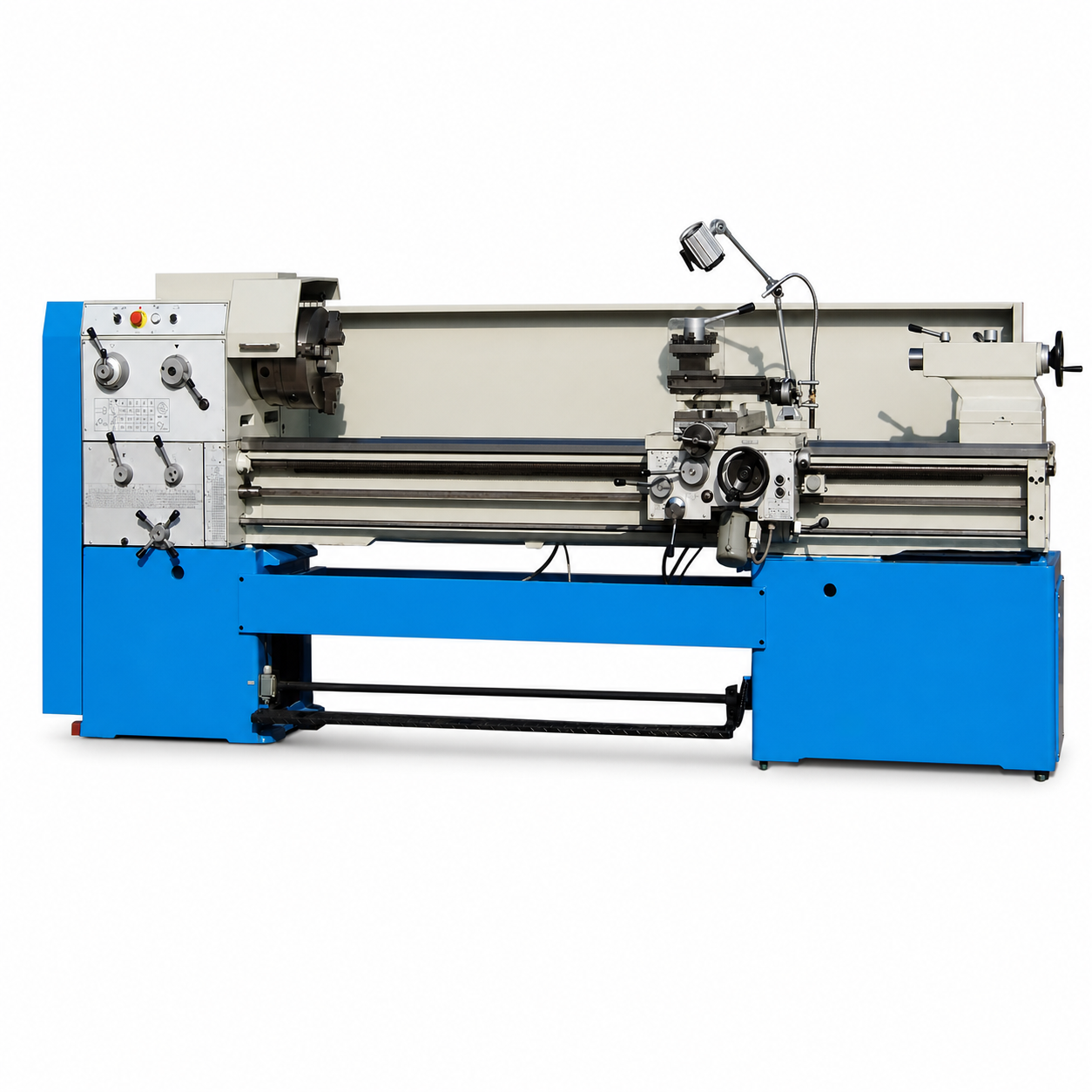

Универсальный токарный станок CD6250D
Цена по запросу
Станок CD6250D применяют для чистового точения деталей, требующих устойчивой геометрии и повторяемых режимов. При технологическом расчёте учитываются максимальный диаметр над станиной 500 мм; также паспортом заданы межцентровое расстояние 1000 / 1500 / 2000 / 3000 мм и проход шпинделя 103 мм.
Описание
Станок CD6250D применяют для чистового точения деталей, требующих устойчивой геометрии и повторяемых режимов. При технологическом расчёте учитываются максимальный диаметр над станиной 500 мм; также паспортом заданы межцентровое расстояние 1000 / 1500 / 2000 / 3000 мм и проход шпинделя 103 мм.
Приведённые характеристики дают основу для расчёта установки и проверки производственного маршрута.
Технические характеристики
| Модель | CD6250D |
|---|---|
| Тип станка | Прецизионный токарный |
| Макс. Ø над станиной, мм | 500 |
| Макс. Ø над суппортом, мм | 325 |
| Макс. Ø в выемке, мм | 540 |
| Эффективная длина выемки, мм | 260 |
| Межцентровое расстояние, мм | 1000 / 1500 / 2000 / 3000 |
| Ширина станины, мм | 330 |
| Отверстие шпинделя, мм | 103 |
| Конус шпинделя | Metric 113 (1:20) |
| Диапазон оборотов шпинделя | 20–1200 об/мин, 15 ступеней |
| Продольные подачи, мм/об | 66 видов: 0.072–4.038 |
| Поперечные подачи, мм/об | 66 видов: 0.036–2.019 |
| Метрическая резьба | 66 видов: 0.5–28 мм |
| Дюймовая резьба | 66 видов: 1–56 TPI |
| Модульная резьба | 33 вида: 0.5–3.5 MP |
| Питчевая резьба | 33 вида: 8–56 DP |
| Ход верхних салазок, мм | 130 |
| Ход поперечных салазок, мм | 300 |
| Сечение резца, мм | 25×25 |
| Пиноль задней бабки: Ø / конус / ход | Ø75 / MT5 / 150 |
| Мощность главного двигателя, кВт | 7.5 |
Подробные характеристики
| Модель | CD6250D |
| Тип станка | Прецизионный токарный |
| Макс. Ø над станиной, мм | 500 |
| Макс. Ø над суппортом, мм | 325 |
| Макс. Ø в выемке, мм | 540 |
| Эффективная длина выемки, мм | 260 |
| Межцентровое расстояние, мм | 1000 / 1500 / 2000 / 3000 |
| Ширина станины, мм | 330 |
| Отверстие шпинделя, мм | 103 |
| Конус шпинделя | Metric 113 (1:20) |
| Диапазон оборотов шпинделя | 20–1200 об/мин, 15 ступеней |
| Продольные подачи, мм/об | 66 видов: 0.072–4.038 |
| Поперечные подачи, мм/об | 66 видов: 0.036–2.019 |
| Метрическая резьба | 66 видов: 0.5–28 мм |
| Дюймовая резьба | 66 видов: 1–56 TPI |
| Модульная резьба | 33 вида: 0.5–3.5 MP |
| Питчевая резьба | 33 вида: 8–56 DP |
| Ход верхних салазок, мм | 130 |
| Ход поперечных салазок, мм | 300 |
| Сечение резца, мм | 25×25 |
| Пиноль задней бабки: Ø / конус / ход | Ø75 / MT5 / 150 |
| Мощность главного двигателя, кВт | 7.5 |
