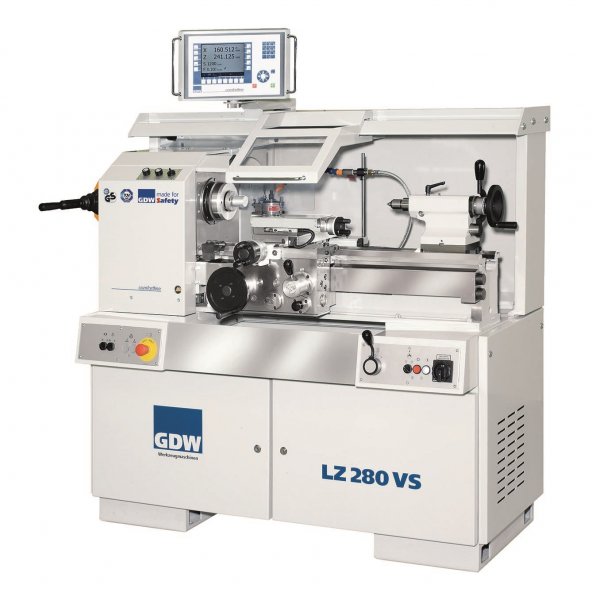

Универсальный токарный станок высокой точности GDW LZ 280 VS
Цена по запросу
GDW LZ 280 VS ориентирован на точное единичное и мелкосерийное точение деталей длиной до 650 мм. Рабочая зона допускает диаметр 330 мм над станиной и 186 мм над суппортом.
Описание
GDW LZ 280 VS ориентирован на точное единичное и мелкосерийное точение деталей длиной до 650 мм. Рабочая зона допускает диаметр 330 мм над станиной и 186 мм над суппортом.
Модель объединяет цифровую индикацию, диапазон шпинделя 20–4500 об/мин и проход 43 мм. Такое сочетание удобно для ремонтных подразделений и производств, где требуется быстро переходить между посадочными поверхностями, канавками и резьбами.
Автоматизированное управление подачей снижает число ручных перенастроек и облегчает получение повторяемых размеров.
Технические характеристики
| Производитель | GDW |
|---|---|
| Модель | LZ 280 VS |
| Расстояние между центрами (РМЦ), мм | 650 |
| Количество координат станка (осей), шт. | 2 |
| Направляющие станка | Скольжения |
| Макс. диаметр заготовки над станиной, мм | 330 |
| Макс. диаметр заготовки над суппортом, мм | 186 |
| Высота центров, мм | 165 |
| Ширина станины, мм | 220 |
| Тип станины | Литая, чугун |
| Шаг метрической резьбы, от-до, мм | 0,1–52 |
| Шаг дюймовой резьбы, от-до, ниток/дюйм | 0,1–52 |
| Шаг модульной резьбы, от-до, модуль | 0,1–52 |
| Шаг питчевой резьбы, от-до, питч | 0,1–52 |
| Устройство управления | УЦИ (цифровая индикация) |
| Конец шпинделя (DIN 55027) | №5 |
| Диаметр патрона станд./макс., мм | 160/200 |
| Тип привода шпинделя | Мотор-шпиндель (Built-In) |
| Частота вращения шпинделя, от-до, об/мин | 20–4500 |
| Мощность шпинделя, кВт | 7 |
| Отверстие в шпинделе, мм | 43 |
| Количество передач (скоростей), шт. | 1 |
| Тип привода шпинделя (опция) | Мотор-шпиндель (Built-In) |
| Частота вращения шпинделя, от-до (опция), об/мин | 30–6000 |
| Мощность шпинделя (опция), кВт | 7 |
| Отверстие в шпинделе (опция), мм | 43 |
| Державка резца (сечение), мм | 20×20 |
| Ход поперечной каретки суппорта, мм | 165 |
| Ход инструментальной каретки суппорта, мм | 115 |
| Поперечная рабочая подача, от-до, мм/об | 0,004–3,6 |
| Продольная рабочая подача, от-до, мм/об | 0,01–10 |
| Ход пиноли задней бабки, мм | 82 |
| Диаметр пиноли задней бабки, мм | 45 |
| Тип пиноли (конус) | MT-3 |
| Тип резцедержателя | Multifix, размер A |
| Длина, мм | 1600 |
| Ширина, мм | 1035 |
| Высота, мм | 1800 |
| Масса, кг | 1200 |
Подробные характеристики
| Производитель | GDW |
| Модель | LZ 280 VS |
| Расстояние между центрами (РМЦ), мм | 650 |
| Количество координат станка (осей), шт. | 2 |
| Направляющие станка | Скольжения |
| Макс. диаметр заготовки над станиной, мм | 330 |
| Макс. диаметр заготовки над суппортом, мм | 186 |
| Высота центров, мм | 165 |
| Ширина станины, мм | 220 |
| Тип станины | Литая, чугун |
| Шаг метрической резьбы, от-до, мм | 0,1–52 |
| Шаг дюймовой резьбы, от-до, ниток/дюйм | 0,1–52 |
| Шаг модульной резьбы, от-до, модуль | 0,1–52 |
| Шаг питчевой резьбы, от-до, питч | 0,1–52 |
| Устройство управления | УЦИ (цифровая индикация) |
| Конец шпинделя (DIN 55027) | №5 |
| Диаметр патрона станд./макс., мм | 160/200 |
| Тип привода шпинделя | Мотор-шпиндель (Built-In) |
| Частота вращения шпинделя, от-до, об/мин | 20–4500 |
| Мощность шпинделя, кВт | 7 |
| Отверстие в шпинделе, мм | 43 |
| Количество передач (скоростей), шт. | 1 |
| Тип привода шпинделя (опция) | Мотор-шпиндель (Built-In) |
| Частота вращения шпинделя, от-до (опция), об/мин | 30–6000 |
| Мощность шпинделя (опция), кВт | 7 |
| Отверстие в шпинделе (опция), мм | 43 |
| Державка резца (сечение), мм | 20×20 |
| Ход поперечной каретки суппорта, мм | 165 |
| Ход инструментальной каретки суппорта, мм | 115 |
| Поперечная рабочая подача, от-до, мм/об | 0,004–3,6 |
| Продольная рабочая подача, от-до, мм/об | 0,01–10 |
| Ход пиноли задней бабки, мм | 82 |
| Диаметр пиноли задней бабки, мм | 45 |
| Тип пиноли (конус) | MT-3 |
| Тип резцедержателя | Multifix, размер A |
| Длина, мм | 1600 |
| Ширина, мм | 1035 |
| Высота, мм | 1800 |
| Масса, кг | 1200 |
