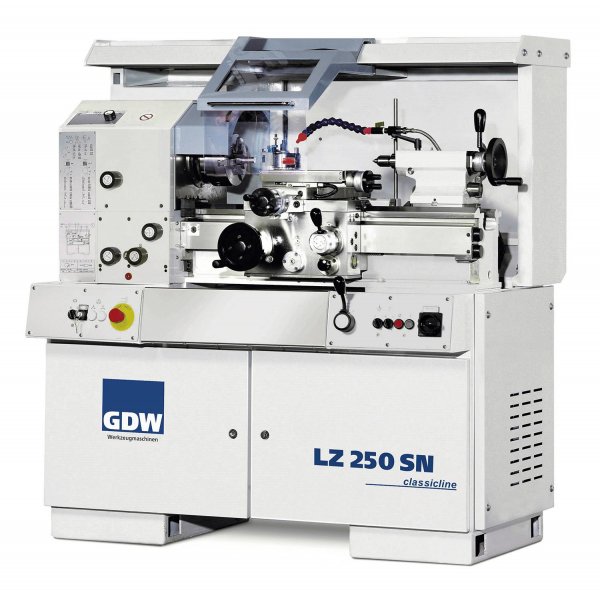

Универсальный токарный станок высокой точности GDW LZ 250 SN
Цена по запросу
GDW LZ 250 SN — компактное решение для точного ручного точения и резьбонарезания. Рабочая длина 500 мм и диаметр 290 мм над станиной подходят для небольших валов, втулок и калибров.
Описание
GDW LZ 250 SN — компактное решение для точного ручного точения и резьбонарезания. Рабочая длина 500 мм и диаметр 290 мм над станиной подходят для небольших валов, втулок и калибров.
Шпиндель с отверстием 43 мм развивает 60–4000 об/мин. Модель массой 950 кг рациональна для учебных, инструментальных и ремонтных мастерских с ограниченной площадью.
Ручное управление подачей оставляет оператору непосредственный контроль над режимом резания и последовательностью переходов.
Технические характеристики
| Производитель | GDW |
|---|---|
| Модель | LZ 250 SN |
| Расстояние между центрами (РМЦ), мм | 500 |
| Количество координат станка (осей), шт. | 2 |
| Направляющие станка | Скольжения |
| Макс. диаметр заготовки над станиной, мм | 290 |
| Макс. диаметр заготовки над суппортом, мм | 150 |
| Высота центров, мм | 145 |
| Ширина станины, мм | 220 |
| Тип станины | Литая, чугун |
| Шаг метрической резьбы, от-до, мм | 0,2–14 |
| Шаг дюймовой резьбы, от-до, ниток/дюйм | 80–0,5 |
| Шаг модульной резьбы, от-до, модуль | 0,1–3,5 |
| Шаг питчевой резьбы, от-до, питч | — |
| Устройство управления (базовое) | УЦИ (цифровая индикация) |
| Устройство управления (опция) | — |
| Конец шпинделя (DIN 55027) | №5 |
| Диаметр патрона станд./макс., мм | 140/160 |
| Тип привода шпинделя | Мотор-шпиндель (Built-In) |
| Частота вращения шпинделя, от-до, об/мин | 60–4000 |
| Мощность шпинделя, кВт | 7.5 |
| Отверстие в шпинделе, мм | 43 |
| Количество передач (скоростей), шт. | 1 |
| Тип привода шпинделя (опция) | Коробка передач |
| Частота вращения шпинделя, от-до (опция), об/мин | 30–5000 |
| Мощность шпинделя (опция), кВт | 7.5 |
| Отверстие в шпинделе (опция), мм | 43 |
| Количество передач (опция), шт. | 1 |
| Державка резца (сечение), мм | 12×12 |
| Ход поперечной каретки суппорта, мм | 165 |
| Ход инструментальной каретки суппорта, мм | 115 |
| Поперечная рабочая подача, от-до, мм/об | 0,0009–0,032 |
| Продольная рабочая подача, от-до, мм/об | 0,025–0,9 |
| Ход пиноли задней бабки, мм | 85 |
| Диаметр пиноли задней бабки, мм | 45 |
| Тип пиноли (конус) | MT-3 |
| Тип резцедержателя | Multifix, размер A |
| Длина, мм | 1300 |
| Ширина, мм | 855 |
| Высота, мм | 1650 |
| Масса, кг | 950 |
Подробные характеристики
| Производитель | GDW |
| Модель | LZ 250 SN |
| Расстояние между центрами (РМЦ), мм | 500 |
| Количество координат станка (осей), шт. | 2 |
| Направляющие станка | Скольжения |
| Макс. диаметр заготовки над станиной, мм | 290 |
| Макс. диаметр заготовки над суппортом, мм | 150 |
| Высота центров, мм | 145 |
| Ширина станины, мм | 220 |
| Тип станины | Литая, чугун |
| Шаг метрической резьбы, от-до, мм | 0,2–14 |
| Шаг дюймовой резьбы, от-до, ниток/дюйм | 80–0,5 |
| Шаг модульной резьбы, от-до, модуль | 0,1–3,5 |
| Шаг питчевой резьбы, от-до, питч | — |
| Устройство управления (базовое) | УЦИ (цифровая индикация) |
| Устройство управления (опция) | — |
| Конец шпинделя (DIN 55027) | №5 |
| Диаметр патрона станд./макс., мм | 140/160 |
| Тип привода шпинделя | Мотор-шпиндель (Built-In) |
| Частота вращения шпинделя, от-до, об/мин | 60–4000 |
| Мощность шпинделя, кВт | 7.5 |
| Отверстие в шпинделе, мм | 43 |
| Количество передач (скоростей), шт. | 1 |
| Тип привода шпинделя (опция) | Коробка передач |
| Частота вращения шпинделя, от-до (опция), об/мин | 30–5000 |
| Мощность шпинделя (опция), кВт | 7.5 |
| Отверстие в шпинделе (опция), мм | 43 |
| Количество передач (опция), шт. | 1 |
| Державка резца (сечение), мм | 12×12 |
| Ход поперечной каретки суппорта, мм | 165 |
| Ход инструментальной каретки суппорта, мм | 115 |
| Поперечная рабочая подача, от-до, мм/об | 0,0009–0,032 |
| Продольная рабочая подача, от-до, мм/об | 0,025–0,9 |
| Ход пиноли задней бабки, мм | 85 |
| Диаметр пиноли задней бабки, мм | 45 |
| Тип пиноли (конус) | MT-3 |
| Тип резцедержателя | Multifix, размер A |
| Длина, мм | 1300 |
| Ширина, мм | 855 |
| Высота, мм | 1650 |
| Масса, кг | 950 |
Запросить предложение
Уточнить цену и комплектацию: info@instanko-trade.ru.
